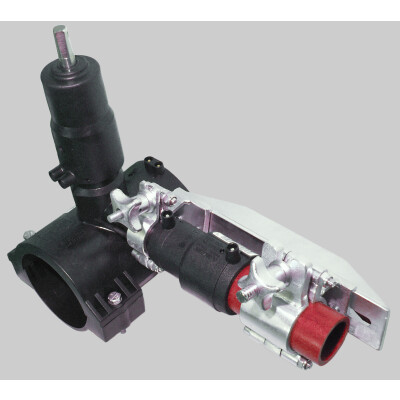

Anbohramatur Rohrhalteklemme – DA 32 bis 63 mm
Rohrhalteklemme für Anbohrstellen: Das 2-Schellen-System positioniert, zentriert und richtet PE-Rohre beim Verschweissen von Anbohrarmaturen. Verschweissungen bis 200 mm Länge sind mit dieser Klemme realisierbar. Die Konstruktion aus verzinktem Stahl ist für den Baustelleneinsatz ausgelegt.
Spannsystem: breite und schmale Schelle
Das 2-Schellen-System besteht aus einer breiten Schelle mit Spannschraube und Mutter im Trapezgewinde sowie einer schmalen Schelle, die fest mit dem Träger verbunden ist. Die breite Schelle liefert den Hauptspanndruck, die schmale Schelle dient als Gegenhalter. Beide Schellentypen sind separat als Schellen für Anbohramatur Rohrhalteklemme (Art.-Nr. 500825) bestellbar.
Technische Daten
| Eigenschaft |
Wert |
| Ausführungen (DA Schmal / DA Breit) |
32/32, 32/40, 32/50, 32/63, 40/40, 40/50, 40/63, 50/50, 50/63, 63/63 |
| Max. Schweisslänge |
200 mm |
| Spannsystem breite Schelle |
Schraube und Mutter, Trapezgewinde |
| Schmale Schelle |
Fest mit Träger verbunden |
| Material |
Stahl, verzinkt |
Häufige Fragen
Was ist der Unterschied zur winkelverstellbaren Rohrhalteklemme (500800)?
Die Anbohramatur Rohrhalteklemme ist speziell für Anbohrstellen ausgelegt und erlaubt Schweisslängen bis 200 mm. Die winkelverstellbare Klemme ist für das allgemeine Positionieren und Ausrichten beim Stumpf- und Elektroschweissen gedacht.
Warum gibt es breite und schmale Schellen in einer Klemme?
Die breite Schelle mit Trapezgewinde liefert den stufenlos einstellbaren Hauptspanndruck. Die schmale Schelle ist fest mit dem Träger verbunden und dient als Gegenhalter — das ergibt ein definiertes, lagegenaues Klemmsystem ohne aufwändige Einstellung beider Seiten.
Kann ich Schellen für diese Klemme nachbestellen?
Ja. Breite und schmale Schellen sind als Schellen für Anbohramatur Rohrhalteklemme (Art.-Nr. 500825) für DA 32–63 mm einzeln bestellbar.
