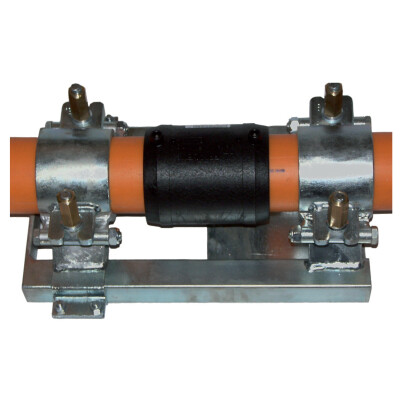

Doppelklemme für Elektromuffen – DA 63 bis 450 mm
Doppelte Rohrhalteklemme zum Sichern, Zentrieren und Runden beim Verschweissen von Elektromuffen an PE-Rohren. Eine der beiden Schellen ist auf dem Träger verschiebbar, sodass das Gerät auf verschiedene Rohrlängen und Muffen-Abstände eingestellt werden kann. Die Spannschalen werden über Schraube und Mutter mit Trapezgewinde gespannt. Konstruktion aus verzinktem Stahl.
Erhältlich in kurzer und langer Ausführung — die lange Ausführung bietet mehr Spannbereich für grössere Muffen-Abstände oder längere Spannzonen. Für Anwendungen mit vier Spannpunkten steht die Vierfach-Rohrhalteklemme (Art.-Nr. 500850) zur Verfügung.
Technische Daten
| Eigenschaft |
Wert |
| Nennweitenbereich |
DA 63–450 mm (16 Dimensionierungen) |
| Ausführungen |
Kurz / Lang |
| Schellen |
2 (eine verschiebbar auf Träger) |
| Spannsystem |
Schraube und Mutter, Trapezgewinde |
| Material |
Stahl, verzinkt |
Häufige Fragen
Was ist der Unterschied zwischen kurzer und langer Ausführung?
Die lange Ausführung hat einen längeren Träger und bietet damit einen grösseren Verstellbereich für die verschiebbare Schelle. Sie ist sinnvoll bei grossen Muffen oder wenn zwei Rohrstösse in einem Arbeitsgang gespannt werden sollen.
Wann sollte ich die Doppelklemme statt der Vierfach-Rohrhalteklemme wählen?
Die Doppelklemme genügt für die meisten Elektromuffen-Verschweissungen mit zwei Spannpunkten. Die Vierfach-Rohrhalteklemme ist sinnvoll, wenn das Rohr stärker gerichtet werden muss oder mehr Stabilität für lange Schweiss- und Abkühlzeiten erforderlich ist.
Für welche Nennweiten ist die Doppelklemme erhältlich?
Die Doppelklemme ist für DA 63 bis DA 450 mm in 16 Dimensionierungen erhältlich: 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450 mm.
Angaben zu Maßen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen — verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de.
Überarbeitet: 06/2026
