Druckluft-Stichsäge HEAVY für den Rohrleitungsbau
Die Druckluft-Stichsäge HEAVY trennt Rohre und Profile bis Ø 530 mm — auf der Baustelle, in der Werkstatt, in explosionsgefährdeten Bereichen. Verstärkte Lagerung der Schubstange, ATEX-Zulassung für Zone 1 (II 2G Ex h IIB T5 Gb) , robustes Aluminium-Gehäuse. Wahlweise mit Drehventil oder Sicherheits-Hebelventil.
Die HEAVY-Variante ist die Heavy-Duty-Ausführung der Standard-ATEX-Stichsäge — gleiche Leistung, gleiche ATEX-Klasse, aber mit verstärkter Lagerung für längere Standzeiten unter dauerhaft hoher Beanspruchung. Wer die Säge im Einsatz hat — Pipeline-Bau, Anlagenbau, Wartung in Raffinerien oder petrochemischen Anlagen — bekommt mit der HEAVY ein Werkzeug, das auch nach hundert Schnitten am Stahlrohr nicht aus der Spur läuft.
Zwei Ventil-Ausführungen
Die HEAVY ist als Variantenartikel mit zwei Auslöse-Mechaniken erhältlich:
Drehventil — bewährt, einfach, robust. Drehgriff am hinteren Ende. Wer die Stichsäge stationär an einer Spannvorrichtung einsetzt, ist mit dem Drehventil gut bedient.

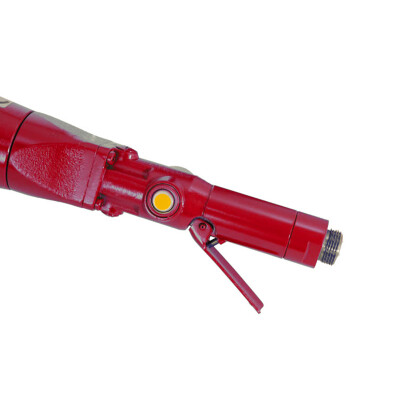

Sicherheits-Hebelventil — Totmann-Funktion: Hebel gedrückt = Säge läuft, Hebel los = Säge stoppt. Empfehlenswert bei freihändigem Einsatz und überall dort, wo schnelles Stoppen sicherheitsrelevant ist.
Verstärkte Lagerung der Schubstange
Der Unterschied zur Standard-ATEX-Stichsäge liegt im Inneren: Die Schubstange läuft in einer verstärkten Lagerung, abgedichtet gegen Staub und Schmutz. Im Vergleich zur Standard-Lagerung verschleißt die Heavy-Duty-Lagerung deutlich langsamer — relevant überall dort, wo die Säge täglich im Einsatz ist und nicht nur gelegentlich.
ATEX-Zulassung für Zone 1
Die HEAVY trägt die Kennzeichnung II 2G Ex h IIB T5 Gb . Im Klartext heißt das: Die Säge ist als Druckluft-Werkzeug ohne elektrische Zündquelle für Gas-Atmosphären der Gruppe IIB freigegeben — etwa Ethylen, Stadtgas, Ethylether — und darf in Zone 1 eingesetzt werden.
Hinweis: ATEX-Kennzeichnung im Klartext
Token
Bedeutung
II
Industrie (außerhalb Bergbau)
2G
Kategorie 2 für Gas → Zone 1
Ex h
Konstruktive Sicherheit (nicht-elektrisch)
IIB
Gasgruppe IIB (z. B. Ethylen, Stadtgas)
T5
Max. Oberflächentemperatur 100 °C
Gb
Geräteschutzniveau hoch → Zone 1
Nicht zugelassen für IIC (Wasserstoff, Acetylen) und nicht für Staub-Atmosphären.
Hinweis: Für ATEX Bergbau (Gerätegruppe I, Kategorie M2) ist die baugleiche Druckluft-Stichsäge in einer Bergbau-Ausführung lieferbar — auf Anfrage:
info@ab-industrie.de .
Schneidet nahezu jedes Material
Mit dem passenden Sägeblatt trennt die HEAVY:
Stahl — Vollmaterial, Profile, Stahlrohre
Gusseisen und Duktilguss — auch zementausgeschleuderte Duktilrohre
Edelstahl, rostfreier Stahl, hochfester Stahl (≤ 600 N/mm²)
Bewehrungsstahl Buntmetall, NE-Metall, Aluminium
Kunststoff (PE, PP, GFK)
Hartfaserplatte, Asbestzement (mit grobzahnigen Sägeblättern)
Die Sägeblatt-Auswahl entscheidet über Standzeit und Schnittqualität. Im Shop führen wir Standard-HSS-Sägeblätter mit 6 oder 14 Zähne/Zoll für die typischen Schnitte sowie das BILASTIC-Sägeblatt mit gehärteten Zähnen und elastischem Grundkörper für deutlich höhere Standzeit bei Stahl und Duktilguss.
Spannvorrichtung für rechtwinklige Rohrschnitte
Freihändig durchs Rohr ist Übungssache und liefert selten einen rechtwinkligen Schnitt. Mit der passenden Spannvorrichtung wird die Säge am Rohr fixiert und führt das Sägeblatt entlang einer Schiene — der Schnitt ist sauber und rechtwinklig. Wir führen Spannvorrichtungen für Rohre bis Ø 325 mm und Ø 530 mm als Komplett-Set mit Führungsbügel.
Auf Anfrage zusätzlich verfügbar: automatische Spannvorrichtungen mit Vorschub über Druckluftzylinder oder druckluftunabhängige Gasdruckfeder, sowie Magnet-Spannvorrichtungen für ebene metallische Flächen. Damit lässt sich die Säge auch ohne Bediener am Schnitt führen — sinnvoll bei langen Schnittzeiten oder bei Anwendungen, bei denen der Bediener Abstand halten soll.
Achtung: Tätigkeiten an unter Druck stehenden Anlagen und Komponenten dürfen nur durch befähigte Personen unter Beachtung der einschlägigen Sicherheitsvorschriften durchgeführt werden. Vor Gebrauch sind Gefährdungsbeurteilung, Betriebsanweisung und Prüfpflichten im Einzelfall maßgeblich.
Gefahr: Der Einsatz in explosionsgefährdeten Bereichen setzt voraus, dass die ATEX-Zone der Anlage mit der Kennzeichnung des Werkzeugs übereinstimmt. Die HEAVY ist freigegeben für Zone 1 in Gasgruppe IIB. Der Einsatz in Zone 0, in IIC-Atmosphären (Wasserstoff, Acetylen) oder in Staub-Ex-Bereichen ist nicht zulässig — die Zonen-Einstufung der Anlage prüft der Anwender vor jedem Einsatz.
Technische Daten
Merkmal
Wert
Energiequelle
Druckluft
Betriebsdruck
6 bar
Leistung
1,10 kW
Hubzahl (Leerlauf)
360 1/min
Sägeblatthub
60,0 mm
Luftverbrauch
1,45 m³/min
Schalldruckpegel LpA
76,0 dB(A)
Vibrationswert
< 2,5 m/s²
Druckluft-Anschluss
R 3/4″ (außen)
Schlauchweite (min.)
13 mm
Gehäuse-Material
Aluminium
Gewicht — Drehventil
7,5 kg
Gewicht — Hebelventil
7,0 kg
ATEX-Kennzeichnung
II 2G Ex h IIB T5 Gb
Max. Rohrdurchmesser (mit Spannvorrichtung)
Ø 530 mm
Leistungsdaten bei 6 bar Betriebsdruck. Technische Änderungen vorbehalten.
Passendes Zubehör im Shop
Drei Komponenten, die zur HEAVY gehören:
Spannvorrichtungen Ø 325 / 530 mm
Alle Sägeblätter und Zubehör
Häufige Fragen
Was unterscheidet die HEAVY-Variante von der Standard-ATEX-Stichsäge?
Die HEAVY hat eine verstärkte Lagerung der Schubstange und eine zusätzliche Abdichtung gegen Staub und Schmutz. Datenblatt-Werte (Leistung, Hubzahl, Hublänge, ATEX-Klasse) sind identisch mit der Standard-Variante. Der Unterschied wird im Dauereinsatz sichtbar — die HEAVY hält bei intensiver Nutzung länger durch.
In welchen ATEX-Zonen darf die HEAVY eingesetzt werden?
Die Druckluftstichsäge HEAVY ist mit II 2G Ex h IIB T5 Gb gekennzeichnet — das heißt: Industrie (Gerätegruppe II), Kategorie 2 für Gas-Atmosphären, Geräteschutzniveau hoch. Sie ist freigegeben für Zone 1 und Zone 2 in Gasgruppe IIB. Nicht zugelassen für Zone 0, für IIC-Atmosphären (Wasserstoff, Acetylen) und für Staub-Ex-Bereiche.
Welche Rohrdurchmesser lassen sich mit der Druckluftstichsäge schneiden?
Mit der passenden Spannvorrichtung trennt die HEAVY Rohre bis Ø 530 mm . Für Rohre bis Ø 325 mm gibt es eine kleinere Spannvorrichtung; für Profile sind separate Spannvorrichtungen verfügbar. Die benötigte Sägeblattlänge ergibt sich aus dem Rohrdurchmesser plus 130 mm.
Welches Sägeblatt eignet sich für Stahlrohre?
Für Stahl und Duktilguss empfehlen wir Sägeblätter mit 14 Zähnen pro Zoll. Die Standard-HSS-Variante ist die wirtschaftliche Wahl für gelegentliche Schnitte. Wer regelmäßig Stahlrohre trennt, ist mit dem BILASTIC-Sägeblatt mit gehärteten Zähnen besser bedient — die Standzeit liegt nach Hersteller-Angaben mehrfach höher.
Drehventil oder Hebelventil — welche Variante ist die richtige?
Bei stationärem Einsatz an einer Spannvorrichtung reicht das Drehventil . Bei freihändigem Einsatz und überall dort, wo die Säge im Notfall sofort stoppen soll, ist das Sicherheits-Hebelventil mit Totmann-Funktion sinnvoller. Im Zweifel: Hebelventil — der Aufpreis ist gering, der Sicherheitsgewinn deutlich.
Lässt sich die HEAVY auch unter Wasser einsetzen?
Nein, die HEAVY-Druckluft-Variante ist für den Einsatz über Wasser konstruiert. Für den Unterwassereinsatz gibt es eine eigene Heavy-Duty-Hydraulik-Stichsäge mit spezieller Abdichtung. Auf Anfrage: info@ab-industrie.de .
Wird der Druckluft-Schlauch mitgeliefert?
Druckluft-Schlauch und Klauenkupplung gehören nicht zum Lieferumfang der Säge. Passende Druckluft-Schläuche (LW 13 / 16 / 19 mm, je 2,5 m mit Klauenkupplung) sowie Klauenkupplungen mit Metalldichtung sind im Zubehör-Sortiment verfügbar.
Angaben zu Maßen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen — verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de .
Überarbeitet: 05/2026
