Faltbares Markierungswerkzeug – Gehrung anreissen ohne Umrechnen
Wenn ein Rohr auf Gehrung geschnitten wird, muss die Schnittlinie exakt auf den Umfang aufgezeichnet sein – und das gilt für jede Rohrgrösse und jeden Winkel neu. Das faltbare Markierungswerkzeug löst das direkt am Rohr: aufklappen, anlegen, anreissen. Keine Umrechnerei, keine Schablone aus Papier.
In unter fünf Minuten ist ein Rohr oder Rohrbogen für den Schnitt in beliebigem Winkel markiert. Das Werkzeug klappt zusammen und passt in jeden Werkzeugkasten.
Funktionsprinzip: Faltstruktur legt sich an den Umfang

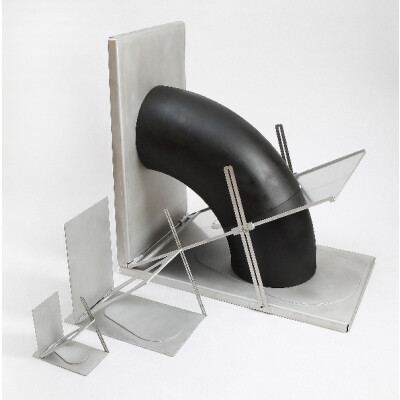

Das Werkzeug besteht aus gelenkig verbundenen Segmenten, die sich um den Rohrumfang legen. Die Faltstruktur passt sich durch Aufklappen dem jeweiligen Aussendurchmesser an – kein Verstellen, kein Eichen. Ist das Werkzeug am Rohr, wird die Schnittlinie direkt an der Markierkante angerissen. Das funktioniert sowohl an geraden Rohren als auch an Bögen.
Zwei Grössen – eine für jede Baustelle
Das Werkzeug ist in zwei Grössen erhältlich. Typ 1 deckt kleinere Rohrdurchmesser ab, Typ 2 den mittelgrossen Bereich. Wählen Sie nach Ihrem häufigsten Einsatz-Durchmesser:
| Typ |
Aussendurchmesser |
Typischer Einsatz |
| Typ 1 |
[PRÜFEN: Durchmesserbereich Typ 1 – aus Wawi-Variante entnehmen] |
Kleinrohre, Hausinstallation, Kleinbohrleitungen |
| Typ 2 |
100 – 219 mm (3,9″ – 8,6″) |
Versorgungsleitungen, Rohrleitungsbau, Industrieanlage |
Hinweis: Der Durchmesserbereich von Typ 1 wird nach Klärung ergänzt. Bei Fragen zur richtigen Grösse schreiben Sie an
info@ab-industrie.de.
Einsatz an Rohren und Rohrbögen
Das Werkzeug ist ausdrücklich für beide Fälle ausgelegt: gerades Rohr und Rohrbogen. Gerade beim Bogenschnitt ist die Markierung die aufwendigste Arbeit – die Schnittlinie folgt nicht mehr einer geraden Ebene, sondern läuft schräg über die Bogenoberfläche. Das Werkzeug legt diese Linie direkt an, ohne Umrechnen und ohne Schablone.
Technische Daten
| Merkmal |
Wert |
| Varianten |
Typ 1 / Typ 2 |
| Aussendurchmesser Typ 1 |
33-90 mm (1,2‘‘ – 3,5‘‘)
|
| Aussendurchmesser Typ 2 |
100 – 219 mm (3,9″ – 8,6″) |
| Einsatz |
Rohre und Rohrbögen |
| Markierzeit |
unter 5 Minuten pro Rohr |
| Winkel |
beliebiger Gehrungswinkel |
Häufige Fragen
Funktioniert das Werkzeug auch an Rohrbögen?
Ja. Es ist explizit für Rohre und Rohrbögen ausgelegt. Die Faltstruktur legt sich an den Aussenradius des Bogens und erlaubt das direkte Anreissen der Schnittlinie – auch wenn diese schräg über die Bogenoberfläche läuft.
Wie lange dauert das Anzeichnen eines Rohres?
Unter fünf Minuten pro Rohr. Das gilt für gerade Rohre und Bögen gleichermassen.
Welchen Typ nehme ich für Rohre mit 159 mm Aussendurchmesser?
Typ 2, der für 100–219 mm ausgelegt ist. 159 mm liegt damit mitten im Nutzbereich.
Kann ich beliebige Gehrungswinkel anzeichnen?
Ja. Das Werkzeug ist nicht auf bestimmte Winkel begrenzt – die Schnittlinie lässt sich für jeden gewünschten Gehrungswinkel anzeichnen.
Passt das Werkzeug in einen normalen Werkzeugkoffer?
Ja. Der Name ist Programm: Das Werkzeug klappt zusammen und ist kompakt transportierbar.
Worin unterscheiden sich Typ 1 und Typ 2?
Im Durchmesserbereich. Typ 2 deckt 100–219 mm ab. Typ 1 deckt 33-90 mm ab.
Angaben zu Maßen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen – verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de.
Überarbeitet: 06/2026
