Innenzentriervorrichtung 56 – 940 mm – Manuelles Innenspannsystem mit Doppelschere
Die Innenzentriervorrichtung ist ein manuelles Innenspannsystem zum Zentrieren und Spannen von Flanschen, Stutzen, Ringen und ähnlichen Teilen an Rohren und zylindrischen Behältern. Verfügbar in fünf Größen mit einem Gesamt-Spannbereich von 56 bis 940 mm Innendurchmesser.

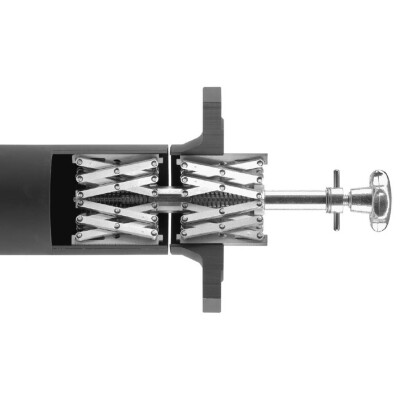

Die Vorrichtung verfügt über zwei unabhängig voneinander spannbare Spreizkörper. Der eine sitzt im Rohr, der andere fixiert das aufzuschweißende Bauteil — beide werden separat gespannt. Daraus ergibt sich der automatische Durchmesserausgleich, mit dem auch unterschiedliche Innendurchmesser von Rohr und Flansch sicher zueinander positioniert werden. Eine zweite Person zum Halten ist nicht nötig.
Aufbau und Funktion
Die Vorrichtung arbeitet nach dem Doppelschere-Prinzip. Beim Spannen drücken die Spreizkörper an mehreren Punkten gegen die Rohrinnenwand und richten Rohr und Bauteil zentrisch zueinander aus. Die Spreizkörper sind aus rostfreiem Material gefertigt — geeignet für Bau- und Edelstahlrohre.
Eine Anlagefläche für Glattflansche ist Bestandteil der Vorrichtung. Auch Rohrbögen und Krümmer aller Radien lassen sich damit spannen, solange der Innendurchmesser im Spannbereich der gewählten Größe liegt.
Anwendungsbereiche
- Flansch an Rohr — Glattflansche, Vorschweißflansche und ähnliche Bauteile
- Stutzen und Ringe an Rohren oder zylindrischen Behältern
- Rohrbögen und Krümmer aller Radien (innerhalb des Spannbereichs)
- Bau- und Edelstahlrohre durch rostfreie Spreizkörper
Technische Daten
| Merkmal |
Wert |
| Bauart |
Manuelles Innenspannsystem, Doppelschere mit zwei Spreizkörpern |
| Spannbereich gesamt |
56 – 940 mm Innendurchmesser |
| Verfügbare Größen |
5 Größen, je nach gewünschtem Spannbereich |
| Spreizkörper |
Aus rostfreiem Material, unabhängig voneinander spannbar |
| Durchmesserausgleich |
Automatisch, durch unabhängige Spannung |
| Eignung |
Bau- und Edelstahlrohre, Flansche, Stutzen, Ringe, Rohrbögen |
Größen-Übersicht
| Größe |
Spannbereich (mm) |
Spannbereich (Zoll) |
Gewicht |
| 1 |
56 – 140 |
2,2 – 5,5 |
1,35 kg |
| 2 |
85 – 220 |
3,3 – 8,6 |
4,0 kg |
| 3 |
120 – 350 |
4,7 – 12,4 |
12 kg |
| 4 |
180 – 520 |
7,0 – 20,4 |
27 kg |
| 5 |
400 – 940 |
19,2 – 37,0 |
46 kg |
Alternative im Sortiment
Für reine Rohrbogen-Anwendungen mit kleineren Durchmessern bis 520 mm gibt es die spezialisierte Innenzentriervorrichtung Flansch an Rohrbogen. Für Außenzentrierung von Rohr-an-Rohr-Verbindungen ohne Flansch sind unsere Rohrschnellspanner die einfachere Wahl. Bei sehr großen Durchmessern jenseits von 940 mm helfen Rohrzentrierketten.
Alle Spann- und Zentriersysteme
Passendes Anreißband
Häufige Fragen
Welche Größe passt zu meinem Innendurchmesser?
Maßgeblich ist der Innendurchmesser des Rohres in Millimetern. Liegt der gewünschte Durchmesser im Überlappungsbereich zweier Größen (z. B. 140 mm oder 220 mm), nehmen Sie die kleinere Variante — sie greift kürzer und sitzt fester. Bei Rohren am unteren Ende des Spannbereichs einer Größe immer prüfen, ob die nächstkleinere Größe noch reicht.
Was ist der Unterschied zur Innenzentriervorrichtung Flansch an Rohrbogen?
Diese Vorrichtung (56 – 940 mm) ist für Flansch- und Stutzen-Anschlüsse an geraden Rohren und Behältern ausgelegt. Für reine Rohrbogen-Anwendungen mit kleineren Durchmessern bis 520 mm gibt es die spezialisierte Innenzentriervorrichtung Flansch an Rohrbogen. Beide nutzen das Doppelschere-Prinzip, unterscheiden sich aber in der Geometrie der Spreizkörper.
Eignet sich die Vorrichtung für Edelstahlrohre?
Ja. Die Spreizkörper sind aus rostfreiem Material, sodass die Vorrichtung sowohl auf Baustahl- als auch auf Edelstahlrohren eingesetzt werden kann. Eisen-Übertrag an der Innenwand wird damit vermieden.
Können auch Rohrbögen damit gespannt werden?
Ja. Die Vorrichtung lässt sich auch in Rohrbögen und Krümmern aller Radien einsetzen, solange der Innendurchmesser im Spannbereich der gewählten Größe liegt. Bei kleinen Bogenradien und engen Geometrien ist die spezialisierte Bogen-Variante (siehe oben) jedoch oft praktischer.
Brauche ich eine zweite Person zum Halten?
Nein. Die zwei unabhängig spannbaren Spreizkörper sorgen dafür, dass Rohr und aufzuschweißendes Bauteil von der Vorrichtung selbst zentrisch zueinander gehalten werden. Eine zweite Person zum Halten ist nicht erforderlich.
Wird die Vorrichtung einzeln oder im Set geliefert?
Jede Vorrichtung ist ein Einzelartikel. Sie wählen die passende Größe in der Variantenauswahl aus und erhalten ein Stück. Wer mehrere Größen für unterschiedliche Durchmesser braucht, kann sie einzeln zusammenstellen.
