PE Rohrschneider Guillotine gerade — REED HPC4+, HPC8+ und HPC12
Wer im Tiefbau ein PE-Rohr trennen muss, hat ein Problem mit Spänen. Eine Säge erzeugt sie, eine Trennscheibe verschmutzt das Rohr mit Schmelze und Funken — beides taugt nicht für eine saubere Elektrofusions- oder Stumpfschweißnaht. Die REED Guillotine-Rohrschneider lösen das mit einer einzigen Klinge, die durch das Rohr nach unten gefahren wird. Spanfrei, rechtwinklig auf 3 mm genau, ohne Funkenflug.
Wir führen die Reihe in drei Größen — von der Hausanschluss-Variante bis zum stationären Werkstattgerät für DN 350. Die Werkzeuge stammen vom amerikanischen Hersteller REED Manufacturing aus Erie, Pennsylvania, Made in USA seit 1896.
Drei Größen, eine Funktionsweise
Die Klinge sitzt in einem Rahmen mit Klappverschluss. Der Rahmen wird um das Rohr gelegt, der Verschluss eingerastet, dann fährt die Klinge über eine Gewindespindel kontrolliert nach unten. Schneidkraft entsteht durch Drehmoment am Spindelgriff — keine Hydraulikpumpe, kein Schlauch, keine Stromquelle. Die leicht konische Klingenform sorgt für einen sauberen Anschnitt und führt sich selbst gerade durchs Rohr.
Beim HPC4+ und HPC8+ ist der gesamte Rahmen aus hartanodisiertem Aluminium gefertigt — der HPC8+ wiegt mit 12,4 kg rund 22 % weniger als der Vorgänger HPC8 in Stahl. Der HPC12 für die größten Durchmesser bleibt bei der schweren Bauweise mit Bronze-Buchsen im Crosshead, weil bei 350 mm Rohrdurchmesser jedes Gramm Steifigkeit zählt.
Welche Größe wofür?
Die drei Modelle decken zusammen 50 bis 350 mm Rohraußendurchmesser ab. Welches Werkzeug passt, hängt am tatsächlichen Außendurchmesser des Rohres — nicht am DN-Nennmaß und auch nicht an der SDR-Klasse.
Modell
Rohr-AD
Länge
Gewicht
Typischer Einsatz
HPC4+ 50 – 125 mm
472 mm
5,0 kg
Hausanschluss, kleine Versorgungsleitungen, Gas
HPC8+ 90 – 230 mm
752 mm
12,4 kg
Mittlere PE-Versorgungsleitungen, Fernwärme-Mantelrohr

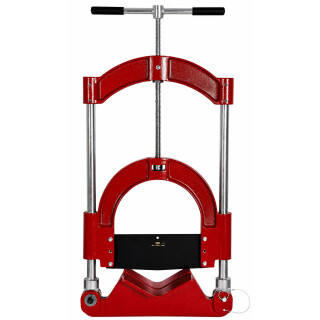

HPC12 114 – 350 mm
1.295 mm
45,5 kg
Großer Rohrleitungsbau, Werkstattzuschnitt, Schweißplätze
Der HPC12 ist mit 45,5 kg ein semistationäres Werkstattgerät — im Graben kommt er selten zum Einsatz, dafür auf Schweißplätzen und an Stumpfschweißmaschinen, wo große SDR17- bis SDR9.3-Rohre vor dem Schweißen abgelängt werden. Die kleineren Modelle HPC4+ (5,0 kg) und HPC8+ (12,4 kg) sind dagegen für den mobilen Baustelleneinsatz ausgelegt und passen mit dem Klappverschluss auch dort ums Rohr, wo der Graben eng wird.
Achtung: Die Guillotinen schneiden ausschließlich PE/HDPE. PVC, Standard-PP und Aquatherm-Rohre sind nicht freigegeben — beim Versuch, andere Materialien zu schneiden, bricht die Klinge aus. Für PVC-, Stahl- oder Gussrohre sind andere Werkzeuge nötig (REED Universal-Rohrschneider, REED PLAS-Rohrabschneider).
Warum eine Guillotine statt Säge oder Trennscheibe
Die Guillotine spart vor allem Zeit nach dem Schnitt. Eine Säge hinterlässt eine raue, leicht gewellte Schnittkante mit Spänen, die hinterher abgebürstet und meist mit dem Schälgerät nachgearbeitet werden müssen. Eine Trennscheibe schmilzt das Material an, hinterlässt einen Wulst und scheidet im Gas-Umfeld wegen Funkenflug ohnehin aus. Die Guillotine schneidet kalt, sauber und im rechten Winkel auf 3 mm genau — für Elektrofusions-Muffen reicht das ohne weitere Nacharbeit, für Stumpfschweißen wird das Schälgerät nur noch für die Oxidationsschicht angesetzt.
Hinzu kommt der Platzbedarf: HPC4+ und HPC8+ brauchen nur 102 bis 152 mm Freiraum um das Rohr — im engen Graben ist das oft der Unterschied zwischen „passt" und „nochmal aufgraben".
Die Klinge — scharf wie ein Küchenmesser
Die Klingen aller drei Modelle sind aus Werkzeugstahl, antihaftbeschichtet und nachschärfbar. Herstellerseitig wird ein Schliffwinkel von 20° angegeben — das ist eine extrem scharfe Schneide, vergleichbar mit einem hochwertigen Küchenmesser. Genau diese Schärfe macht den präzisen, kraftarmen Schnitt erst möglich. Sie macht die Schneide aber auch empfindlich gegen punktuelle Belastungen: Schmutz, Steinchen oder ein schräg angesetzter Schnitt führen zu kleinen Materialausbrüchen an der Schneidkante.
Drei Faktoren bestimmen, wie lange eine Klinge hält:
Sauberkeit von Klinge und Rohr: Schon feine Partikel wirken bei Druck und Schneidbewegung wie Schleifmittel und beschädigen die Schneidkante. Vor jedem Schnitt: Klinge wischen, Rohr im Schnittbereich sauber machen.
Temperatur: Bei Frost verändert sich die Zähigkeit von PE — das Material setzt dem Schnitt mehr Widerstand entgegen, die Klinge wird stärker belastet. REED weist ausdrücklich darauf hin, dass Temperaturen unter dem Gefrierpunkt die Klingenstandzeit deutlich verkürzen.
Klingenwinkel zum Rohr: Trifft die Klinge nicht genau senkrecht auf, entstehen punktuelle Belastungen statt gleichmäßiger Schnittlinie. Der Rahmen führt die Klinge zwar — aber wenn das Rohr verspannt liegt oder der Schneider verkantet ist, hilft die Führung nicht.
Achtung — Praxisfall aus dem Service: Eine Klinge mit Kerben nach nur vier Schnitten ist kein Materialfehler, sondern fast immer ein Sauberkeits-Problem. Bei einer Reklamation aus dem Tiefbau zeigten die Fotos punktuelle Ausbrüche an der Schneide — Ursache war Schmutz auf Rohr und Klinge. Bei sauberem Rohr und sauberer Klinge tritt dieser Verschleiß in dieser Geschwindigkeit nicht auf. Wichtig: Sobald eine Kerbe entstanden ist, steigt die Belastung in unmittelbarer Nähe stark an — weitere Ausbrüche folgen schnell. Daher umgehend nachschärfen oder Klinge tauschen, sobald die Schneide sichtbar gelitten hat.
Sicherheit beim PE-Gas-Schnitt — Erdung mitdenken
Beim Schneiden von PE-Rohren entsteht statische Aufladung — bei Gas-Anwendungen ist das ein Zündrisiko. REED empfiehlt für jede Gas-Anwendung ausdrücklich den Einsatz eines Erdungsstabes, der das Werkzeug elektrisch ableitet.
Lieferumfang
Guillotine-Rohrschneider in der gewählten Größe (HPC4+, HPC8+ oder HPC12)
Klinge ab Werk montiert, einsatzbereit
Bedienungsanleitung mit Pflege- und Sicherheitshinweisen
Eine Hydraulikpumpe ist nicht erforderlich — die Werkzeuge arbeiten rein mechanisch über die Spindel.
Technische Daten
Merkmal
HPC4+
HPC8+
HPC12
Rohraußendurchmesser 50 – 125 mm
90 – 230 mm
114 – 350 mm
SDR-Bereich SDR15.5 – SDR9
SDR15.5 – SDR9
SDR17 – SDR9.3
Material PE, PP-RCT
PE, PP-RCT
PE
Länge 472 mm
752 mm
1.295 mm
Gewicht 5,0 kg
12,4 kg
45,5 kg
Rahmen-Konstruktion Aluminium hartanodisiert
Aluminium hartanodisiert
Stahl, Crosshead mit Bronzebuchsen
Klinge (Ersatzteil) HPC4B
HPC8B
HPC12B
Klingen-Schliffwinkel 20°
20°
20°
Schnittgenauigkeit 3 mm rechtwinklig
3 mm rechtwinklig
3 mm rechtwinklig
Häufige Fragen
Welche Größe brauche ich für meine Rohrdurchmesser?
Entscheidend ist der tatsächliche Außendurchmesser des Rohres in mm. Bis 125 mm AD nehmen Sie den HPC4+, von 90 bis 230 mm den HPC8+, von 114 bis 350 mm den HPC12. Wenn Sie häufig in einem Überschneidungsbereich arbeiten (zum Beispiel 110 mm und 160 mm), ist der HPC8+ wegen seines Bereichs 90 bis 230 mm meist die universellere Wahl gegenüber zwei separaten Werkzeugen.
Schneiden die Guillotinen auch PVC oder PP?
Nein. Die HPC-Reihe ist ausschließlich für PE/HDPE freigegeben — HPC4+ und HPC8+ zusätzlich für PP-RCT, allerdings mit dem Hinweis des Herstellers, dass die Klinge bei PP-RCT häufiger geprüft und nachgeschärft werden muss. Standard-PP, PVC, Aquatherm-Rohre, Stahl und Guss können nicht geschnitten werden — die Klinge bricht aus oder verkantet.
Brauche ich eine Hydraulikpumpe?
Nein. Die HPC-Reihe arbeitet rein mechanisch über eine Gewindespindel. Schneidkraft entsteht durch Drehen der Spindel von Hand. Es gibt keinen Hydraulikanschluss, keinen Schlauch und keinen Pumpenzylinder. Die Bezeichnung „Guillotine" beschreibt die Klingenführung, nicht den Antrieb.
Wie lange hält eine Klinge?
Das hängt stark von Sauberkeit, Temperatur und Anschnitt-Winkel ab. Bei sauberem Rohr und sauberer Klinge sind viele Schnitte ohne nennenswerten Verschleiß möglich. Bei verschmutztem Rohr oder Klinge — auch durch feinste Partikel — entstehen punktuelle Belastungen, die zu Kerben in der Schneide führen können. Schon eine Kerbe erhöht die Belastung in ihrer Umgebung deutlich, sodass weitere Ausbrüche folgen. Wer auf Klingenpflege achtet, hält die Standzeit hoch.
Was tun, wenn die Klinge Kerben oder Ausbrüche zeigt?
Klinge sofort nachschleifen oder tauschen. Eine bestehende Kerbe sorgt dafür, dass die Belastung in unmittelbarer Nähe stark ansteigt — weitere Ausbrüche folgen sehr schnell. Die Klingen sind nachschärfbar; alternativ liefern wir die Ersatzklingen HPC4B, HPC8B und HPC12B passend zum jeweiligen Modell.
Funktionieren die Werkzeuge auch im Winter?
Ja, aber mit Einschränkung. Bei Temperaturen um den Gefrierpunkt verändert sich die Zähigkeit von PE — das Material wird widerstandsfähiger, die Klinge wird stärker belastet, und die Klingenstandzeit nimmt ab. REED weist ausdrücklich darauf hin, dass Frost die Lebensdauer der Klinge spürbar verkürzt. An kalten Tagen lieber kürzere Schnitt-Sequenzen, Klinge öfter prüfen, bei größerem Druckaufwand frühzeitig nachschärfen.
Brauche ich einen Erdungsstab?
Bei jedem Schnitt an einem PE-Gasrohr ja. Beim Schneiden entsteht statische Aufladung, die in einer gasführenden Umgebung zünden kann. REED empfiehlt für Gas-Anwendungen ausdrücklich den PEGR7 Erdungsstab — den führen wir nicht standardmäßig, besorgen ihn aber auf Anfrage mit. Bei Wasser- oder Abwasserrohren ohne Gasbezug ist der Erdungsstab nicht zwingend, schadet aber auch nicht.
Reicht der Schnitt für Elektrofusion?
Für Elektrofusions-Muffen ist die Schnittfläche der Guillotine direkt verwendbar — kein zusätzliches Anschälen der Stirnfläche nötig. Für die Stumpfschweißung wird das Schälgerät danach trotzdem angesetzt, weil die oxidierte Außenschicht im Schweißbereich entfernt werden muss. Die Guillotine spart also vor allem die Säge-Nacharbeit, nicht das Schälen.
Angaben zu Maßen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen — verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de .
Überarbeitet: 05/2026
