Phoenix Cel 70 – Zelluloselektrode für die Rohrschweissung
Die Phoenix Cel 70 ist eine zellulosisch umhüllte Stabelektrode (Typ C) für das Schweissen von niedrig- und mittelllegierten Stählen. Ihr Einsatzgebiet liegt dort, wo andere Elektroden an ihre Grenzen stossen: Fallnahtschweissungen von Rohrrundnähten, Wurzellage und steigende Position. Mit gleichbleibender Stromstärke lassen sich alle Positionen durchgehend verschweissen — ein entscheidender Vorteil im Pipeline- und Montagebetrieb.
Die Elektrode ist CTOD-, HIC- und HSCC-geprüft und zugelassen von TÜV, DB, CE, ABS, BV, LRS, GL und DNV.
Fallnahtschweissung und Wurzellage
Der feinschuppige Werkstoffübergang und die hohe Spaltüberbrückbarkeit der Phoenix Cel 70 machen sie zur Standardwahl für Rohrrundnähte im Fallnahtverfahren. Die Schlacke löst sich weitgehend selbst, das Zünden und Wiederzünden funktioniert zuverlässig — auch unter Baustellenbedingungen mit Verschmutzungen im Schweissnahtbereich. Für röntgensichere Nähte geeignet.
Handhabung und Einsatzflexibilität
Montagearbeiten lassen sich mit gleichbleibender Stromstärke in allen Positionen ausführen. Die Elektrode ist auch an Kleintransformatoren und bei 42 V Schutzspannung verschweissbar — ein praktischer Vorteil auf Baustellen mit eingeschränkter Stromversorgung. Anfängergeeignet durch stabile Lichtbogenführung und einfache Handhabung.
Im Vergleich zur Steignahtschweissung weist das Fallnahtverfahren mit der Phoenix Cel 70 eine höhere Wirtschaftlichkeit auf. Auch die Kombination mit basischen Fallnahtelektroden ist möglich.
Achtung: Zelluloselektroden dürfen nicht rückgetrocknet werden — Rücktrocknung zerstört die zellulosische Umhüllung und macht die Elektrode unbrauchbar. Trocken lagern, aber keinesfalls im Elektrodentrockner nachbehandeln. Bei Fragen zur Lagerung:
info@ab-industrie.de
Technische Daten Phoenix Cel 70
Merkmal
Wert
Elektrodentyp
C (zellulose)
Normbezeichnung EN ISO 2560-A
E 42 2 C 2 5
AWS-Klassifikation
E6013
Wärmebehandlung
U (unbehandelt)
Streckgrenze
> 420 MPa
Zugfestigkeit
510 MPa
Dehnung A5
> 22 %
Kerbschlagarbeit ISO-V bei +20 °C
100 J
Kerbschlagarbeit ISO-V bei –20 °C
80 J
Kerbschlagarbeit ISO-V bei –30 °C
> 47 J
Chemische Zusammensetzung (Richtwerte)
C 0,15 % | Mn 0,45 % | Si 0,10 % | Ni 0,8 %
Stromart / Polung
AC; DC
Schweissmöglichkeiten (ISO)
PA, PB, PC, PD, PE, PF, PG
Lagerung
Trocken lagern — Rücktrocknen verboten
Zulassungen
TÜV, DB, CE, ABS, BV, LRS, GL, DNV
Liefereinheiten
Durchmesser
Stückzahl pro VE
Gewicht pro VE

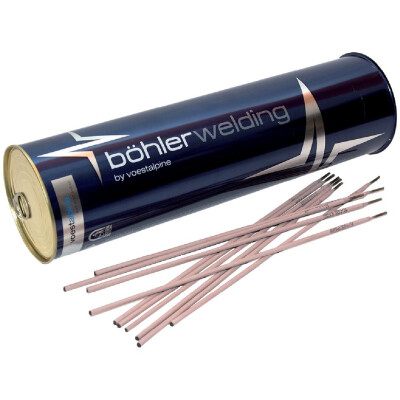

Ø 2,5 × 300 mm
1.060 St.
14,6 kg
Ø 3,2 × 350 mm
660 St.
17,6 kg
Ø 4,0 × 350 mm
440 St.
18,0 kg
Ø 5,0 × 350 mm
300 St.
18,9 kg
Häufige Fragen
Wofür ist die Phoenix Cel 70 besonders geeignet?
Für Fallnahtschweissungen von Rohrrundnähten und das Schweissen in Wurzellage sowie steigender Position. Typisches Einsatzgebiet ist der Pipelinebau und die Montage von Rohrleitungen, wo mit gleichbleibender Stromstärke alle Positionen durchgehend verschweisst werden.
Darf die Phoenix Cel 70 rückgetrocknet werden?
Nein. Zelluloselektroden dürfen nicht rückgetrocknet werden — die Hitze zerstört die zellulosische Umhüllung und macht die Elektrode unbrauchbar. Lagerung trocken, aber keine Behandlung im Elektrodentrockner.
Welche Stromarten sind möglich?
AC (Wechselstrom) und DC (Gleichstrom). Die Elektrode ist auch an Kleintransformatoren und bei 42 V Schutzspannung verschweissbar.
Welche Schweissmöglichkeiten sind zugelassen?
Alle Positionen: PA, PB, PC, PD, PE, PF und PG (fallend). Die Fallnaht (PG) ist die spezielle Stärke dieser Elektrode.
Wie ist die Röntgensicherheit zu bewerten?
Die Phoenix Cel 70 weist eine gute Röntgensicherheit auf und ist CTOD-, HIC- und HSCC-geprüft. Für röntgensichere Nähte geeignet.
Welche Zulassungen besitzt die Phoenix Cel 70?
TÜV, DB, CE, ABS, BV, LRS, GL und DNV.
Für welche Grundwerkstoffe ist die Elektrode geeignet?
Für niedrig- und mittellegierte Stähle. Die EN-ISO-Normbezeichnung lautet E 42 2 C 2 5 nach EN ISO 2560-A.
In welchen Durchmessern ist die Phoenix Cel 70 erhältlich?
In vier Durchmessern: Ø 2,5 × 300 mm, Ø 3,2 × 350 mm, Ø 4,0 × 350 mm und Ø 5,0 × 350 mm. Die Liefereinheit beträgt je nach Durchmesser 14,6 bis 18,9 kg.
Wohin liefern Sie die Phoenix Cel 70?
Versand nach Deutschland, Österreich und in alle weiteren EU-Länder sowie in die Schweiz und nach Norwegen.
Angaben zu Massen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen — verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de .
Überarbeitet: 06/2026
