RITMO 160 Joyt — tragbare Stumpfschweißmaschine für drucklose Entwässerungsrohre, wahlweise mit Mini-Rahmen oder VR-Stahlkasten
Die RITMO 160 Joyt ist eine tragbare Stumpfschweißmaschine für drucklose Entwässerungsrohre Ø 40–160 mm vom italienischen Hersteller RITMO. Sie ist in zwei Rahmen-Bauarten erhältlich: dem kompakteren Mini-Rahmen für Werkstatt und Lieferwagen sowie dem geschlossenen VR-Stahlkasten für raue Baustellen- und Lager-Bedingungen. Mechanik, Spannbacken, Heizelement und Sicherheitsausstattung sind in beiden Bauarten identisch — der Schweißdruck wird über einen Federmechanismus mit Handrad eingestellt, der Schlittenvorschub läuft mechanisch über Zahnstange. Typische Anwendung sind HDPE-Entwässerungssysteme und schalldämmende PP-Abflussleitungen wie Geberit Silent-db20.
Zusätzlich wählbar sind zwei Heizelement-Varianten: TF mit festem mechanischem Thermostat auf 210 °C ±5 % und TE mit elektronisch regelbarem Temperaturregler von 180 °C bis 280 °C. Die TE-Variante deckt zusätzlich PVDF-Schweißung nach DVS 2207-15 ab — relevant für chemiebeständige Labor- und Industrie-Anwendungen. Insgesamt vier Variantenkombinationen sind verfügbar (Heizelement TF/TE × Rahmen Mini/VR).
Zwei Rahmen-Bauarten — Mini-Rahmen oder VR-Stahlkasten
Der Mini-Rahmen ist die kompakte, offene Bauart. Er dient gleichzeitig als Werkbank in der Werkstatt und als Transportschutz für Heizelement, Planhobel und Spannbacken. Wer die Maschine in geschützter Umgebung lagert (Werkstatt, Container) und primär im Lieferwagen transportiert, kommt mit dem Mini-Rahmen aus — er ist leichter, übersichtlicher und kostengünstiger.

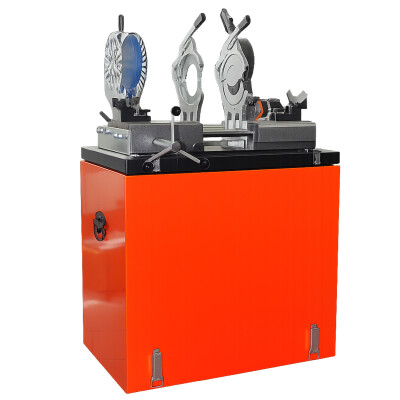

Der VR-Stahlkasten ist die geschlossene, robustere Bauart. Die Maschine sitzt in einer Stahlkiste mit Deckel, die als Werkbank dient und beim Transport die komplette Maschine vor Staub, Schlag und Witterung schützt. Wer regelmäßig auf raue Baustellen unterwegs ist, die Maschine in offenen Materiallagern abstellt oder über längere Transportstrecken bewegt, fährt mit dem VR-Stahlkasten sicherer.
Die übrige Mechanik — Mikroschalter am Planhobel, Schutzgehäuse am Heizelement, Schnellspannbacken, Federdruckregelung — ist in beiden Bauarten identisch. Die Wahl ist also rein eine Frage des Transport- und Lagerungs-Profils.
Heizelement-Varianten TF und TE — Auswahl nach Werkstoff
Unabhängig von der Rahmen-Bauart-Wahl ist das Heizelement in zwei Ausführungen verfügbar. Die TF-Variante (Thermostat fix) arbeitet auf einer voreingestellten Temperatur von 210 °C ±5 %. Das ist die Standardtemperatur für PE-Schweißung nach DVS 2207-1 und reicht für reine HDPE-Verarbeitung aus. Die TE-Variante (Thermostat elektronisch) lässt sich stufenlos zwischen 180 °C und 280 °C regeln und deckt damit zusätzlich PP-Werkstoffe nach DVS 2207-11 sowie PVDF nach DVS 2207-15 ab — letzteres bei 240–260 °C, für chemiebeständige Anwendungen im Labor- und Industriebereich. Wer überwiegend HDPE-Sanitärrohre schweißt, fährt mit der TF-Variante kostengünstiger und einfacher. Wer zwischen PE, PP und PVDF wechselt oder gelegentlich andere Thermoplaste verarbeitet, wählt die TE-Variante.
Werkstoffe und Einsatzbereich
Schweißbar sind HDPE und PP — die beiden Standardwerkstoffe für drucklose Entwässerungssysteme im DACH-Raum. Die TE-Variante verarbeitet durch ihren erweiterten Temperaturbereich zusätzlich PVDF (Polyvinylidenfluorid) — den chemisch beständigen Fluorkunststoff für Labor- und Industrie-Abwasser, Galvanik-Anlagen und Reinstmedien. Typische Einsatzfelder der HDPE/PP-Schweißung sind die Sanitärinstallation in Wohn- und Gewerbebauten, Hausabwassersysteme aus Geberit HDPE, schalldämmende Abflussanlagen aus PP (Silent-db20) sowie drucklose Industrie-Entwässerungsleitungen. Für Druckrohre — Trinkwasser, Gas, Druckluft — ist diese Maschinenklasse nicht ausgelegt, dafür sind hydraulische Stumpfschweißmaschinen aus der Druckrohr-Linie vorgesehen.
Achtung: Das Heizelement erreicht Betriebstemperaturen bis 280 °C. Direkter Kontakt führt zu schweren Verbrennungen. Nach dem Schweißen das Heizelement zwingend im Schutzgehäuse abkühlen lassen, bevor die Maschine transportiert oder geöffnet wird.
Schnellspannbacken für Bögen, T- und Y-Stücke ohne Zusatzwerkzeug
Die Spannbacken sind als Schnellverschluss ausgeführt. Damit lassen sich nicht nur gerade Rohre fixieren, sondern auch Bögen — auch kurzschenklig, T-Stücke und Y-Abzweige ohne weiteres Zubehör in die Maschine spannen. Praktische seitliche Gelenkauflagen unterstützen das Positionieren von Rohren und Formstücken in der Schweißachse. Der Planhobel ist ausziehbar und mit einem Sicherheits-Mikroschalter ausgestattet, der ein unbeabsichtigtes Einschalten verhindert.
Federdruckregelung mit Handrad
Der Schweißdruck wird über einen federbelasteten Mechanismus eingestellt und über ein Handrad an den Schlitten angelegt. Die Bewegung des Schlittens läuft mechanisch über Zahnstange — kein Hydrauliksystem, keine Druckleitungen, keine Drucköl-Wartung. Für die drucklose Entwässerung mit den geringeren Anpressdrücken nach DVS 2207-1 und DVS 2207-11 ist diese Federdruck-Lösung ausreichend und unaufwändig in Pflege und Transport.
Sicherheitsausstattung serienmäßig
Der Planhobel ist mit einem Sicherheits-Mikroschalter abgesichert — er läuft nur an, wenn er korrekt in der Maschine sitzt. Das Heizelement steckt in einem Schutzgehäuse mit Wärmeschutzgitter, das die heißen Flächen während der Aufheizphase und beim Abkühlen abschirmt. Die ausziehbare Bauweise ermöglicht es, das Heizelement schnell aus dem Schweißbereich zu entfernen, sobald die Aufschmelzphase abgeschlossen ist.
Im Lieferumfang enthalten
- Maschinenkörper mit Planhobel und seitlichen Gelenkstützen
- Ausziehbares Heizelement TP 200 TF oder TP 200 TE (je nach gewählter Variante) mit Wärmeschutzgitter
- Rechte und linke Spannbacke Ø 160 JOYT
- Etui mit sieben Reduzierschalen und Seitenstützen für Ø 40, 50, 63, 75, 90, 110, 125 mm
-
Werkbank- und Transportgehäuse je nach gewählter Variante:
- Variante Mini-Rahmen: offener Stahlrahmen mit Werkbank-Funktion
- Variante VR-Stahlkasten: geschlossene Stahlkiste mit Werkbank- und Transportschutz-Funktion
- Serviceschlüssel
Optionales Zubehör auf Anfrage
Über die Standardausstattung hinaus bietet RITMO ergänzendes Zubehör, das je nach Anwendungsfeld sinnvoll ist:
- Zusätzliche Reduzierschalen und Seitenstützen Ø 56, 135 und 140 mm
-
Spezialklingen für SILENT-Rohre — speziell für das Fräsen von Geberit Silent-db20-Rohren und vergleichbaren schalldämmenden Abflusssystemen abgestimmt
Hinweis: Wer Bogenfertigung bis 30° in derselben Maschine umsetzen möchte, findet das passende Schwestermodell unter
RITMO Mini 160 Joyt Elbows mit drehbaren Spannbacken — gleiche Mechanik, ergänzt um Drehklemmen für Segmentbögen. Das Elbows-Modell ist ausschließlich mit Mini-Rahmen verfügbar, nicht mit Stahlkasten.
Normkonformität
Die Maschine entspricht den einschlägigen Regelwerken für das Heizelementstumpfschweißen von Thermoplasten: DVS 2207-1:2015 (Schweißen von Rohren, Rohrleitungsteilen und Tafeln aus PE), DVS 2207-11:2017 (entsprechende Regelung für PP), DVS 2207-15 (entsprechende Regelung für PVDF — nur mit TE-Variante anwendbar) sowie ISO 12176-1 (Anforderungen an Geräte für das Heizelementstumpfschweißen). Vom Hersteller zusätzlich genannt: UNI 10565 — die italienische Norm für Stumpfschweißmaschinen, an der sich RITMO als italienischer Hersteller orientiert.
Technische Daten
| Merkmal |
Wert |
| Arbeitsbereich |
Ø 40–160 mm |
| Stromversorgung |
110 V Einphasig 50/60 Hz oder 230 V Einphasig 50/60 Hz |
| Aufnahmeleistung |
1.950 W (110 V) / 2.250 W (230 V) |
| Heizelement-Temperatur |
TE: 180–280 °C regelbar / TF: 210 °C ±5 % fix |
| Außentemperatur-Bereich |
-5 °C bis +40 °C |
| Aufheizzeit (TE) |
ca. 10 Minuten |
| Maße (Arbeitsphase, Mini-Rahmen) |
664 × 580 × 1.235 mm |
| Gewicht (Mini-Rahmen) |
50 kg |
| Maße und Gewicht VR-Stahlkasten |
bauartbedingt abweichend — verbindliche Werte auf Anfrage |
| Werkstoffe |
HDPE, PP, PVDF |
| Antrieb Schlitten |
mechanisch über Zahnstange, Handrad |
| Druckregelung |
federbelastet |
| Hersteller |
RITMO S.p.A., Teolo (Padua), Italien |
| Normen |
DVS 2207-1:2015, DVS 2207-11:2017, DVS 2207-15, ISO 12176-1, UNI 10565 |
Heizelement-Varianten im direkten Vergleich
| Merkmal |
Variante TF |
Variante TE |
| Thermostat |
fest, mechanisch |
elektronisch regelbar |
| Temperaturbereich |
210 °C ±5 % |
180–280 °C, einstellbar |
| Empfohlen für |
reine HDPE-Schweißung |
HDPE, PP und PVDF — gemischter Einsatz, Labor- und Chemie-Anwendungen |
| Normbezug |
DVS 2207-1 (PE) |
DVS 2207-1 (PE), DVS 2207-11 (PP), DVS 2207-15 (PVDF) |
| Flexibilität |
eine Festtemperatur |
stufenlos einstellbar |
Wer den überwiegenden Anteil der Arbeit auf HDPE-Sanitärrohren verbringt, fährt mit der TF-Variante einfacher und günstiger. Wer regelmäßig PP-Rohre — etwa schalldämmende Hausabflusssysteme — mitschweißt oder PVDF für Labor- und Industrieabwasser verarbeitet, wählt die TE-Variante für die zusätzliche Temperatur-Flexibilität.
Rahmen-Bauarten im direkten Vergleich
| Merkmal |
Mini-Rahmen |
VR-Stahlkasten |
| Bauart |
offener Stahlrahmen |
geschlossene Stahlkiste mit Deckel |
| Werkbank-Funktion |
ja |
ja |
| Transport-Schutz |
Rahmen schützt Heizelement und Spannbacken |
Stahlkasten schützt komplette Maschine vor Staub, Schlag, Witterung |
| Empfohlen für |
Werkstatt, geschützte Lagerung, Lieferwagen-Transport |
raue Baustellen, offene Lager, längere Transportstrecken |
| Mechanik im Übrigen |
identisch |
identisch |
| Bisheriger Modellname (RITMO) |
Mini 160 Joyt |
VR 160 Joyt |
Die Wahl ist eine reine Frage des Transport- und Lagerungs-Profils. Mechanik, Schweißqualität, Werkstoffeignung und Bedienung sind in beiden Bauarten identisch.
Häufige Fragen
Welche Rahmen-Bauart sollte ich wählen — Mini-Rahmen oder VR-Stahlkasten?
Die Mechanik ist in beiden Bauarten identisch — die Entscheidung hängt am Transport- und Lagerungs-Profil. Der Mini-Rahmen ist die kompakte, offene Bauart für Werkstatt, geschützte Lagerung und Lieferwagen-Transport. Er ist leichter und kostengünstiger. Der VR-Stahlkasten ist die geschlossene Bauart mit komplettem Schutz der Maschine vor Staub, Schlag und Witterung — sinnvoll bei rauen Baustellenbedingungen, offenen Lagern und längeren Transportstrecken. Im Werkstatt-Einsatz fungieren beide Bauarten gleichermaßen als Werkbank.
Welche Heizelement-Variante — TF oder TE — sollte ich wählen?
Die TF-Variante mit Festthermostat auf 210 °C deckt die Standard-PE-Schweißung nach DVS 2207-1 ab und reicht für reine HDPE-Anwendungen aus. Die TE-Variante mit elektronisch regelbarem Temperaturregler (180–280 °C) ermöglicht zusätzlich PP-Schweißung nach DVS 2207-11 sowie PVDF nach DVS 2207-15 — Letzteres bei 240–260 °C, für chemiebeständige Labor- und Industrie-Anwendungen. Wer ausschließlich Geberit HDPE oder vergleichbare PE-Systeme verarbeitet, kommt mit TF aus. Wer auch Silent-db20 (PP), PVDF oder gemischte Sortimente schweißt, sollte zur TE-Variante greifen.
Welche Werkstoffe können mit der RITMO 160 Joyt geschweißt werden?
Die RITMO 160 Joyt ist für HDPE, PP und PVDF ausgelegt — die zwei Standardwerkstoffe für drucklose Entwässerungssysteme im DACH-Raum (PE, PP) plus den chemiebeständigen Fluorkunststoff PVDF für Labor-, Galvanik- und Industrieabwasser-Anwendungen. PVDF schweißt nach DVS 2207-15 bei 240–260 °C — diese Temperatur erreicht nur die TE-Variante, die TF-Variante mit fest eingestellten 210 °C reicht dafür nicht. Für Druckrohre — Trinkwasser, Gas, Druckluft — ist die Maschine nicht ausgelegt, dafür sind hydraulische Stumpfschweißmaschinen erforderlich.
Ist die Maschine für Geberit Silent-db20 geeignet?
Ja. Silent-db20 ist ein schalldämmendes PP-Abflusssystem und fällt damit in den Werkstoffbereich, den die TE-Variante der RITMO 160 Joyt mit ihrem Temperaturbereich 180–280 °C nach DVS 2207-11 abdeckt. Für das Fräsen der SILENT-Rohrenden bietet RITMO Spezialklingen als optionales Zubehör an, die auf die besondere Material-Schichtung des Silent-db20 abgestimmt sind.
Welche Reduzierschalen sind im Standard-Lieferumfang enthalten?
Im Standard-Lieferumfang sind die Spannbacken Ø 160 JOYT enthalten sowie ein Etui mit sieben Reduzierschalen und Seitenstützen für Ø 40, 50, 63, 75, 90, 110 und 125 mm. Zusätzliche Reduzierschalen und Seitenstützen für Ø 56, 135 und 140 mm sind als optionales Zubehör erhältlich.
Welche Spezialklingen werden für SILENT-Rohre (Geberit) benötigt?
Geberit Silent-db20 hat eine mehrschichtige Wandstruktur mit eingelagertem Schallschutz-Material. Standard-Planhobel-Klingen können diese Schichtung ungleichmäßig fräsen. RITMO bietet deshalb auf Anfrage Spezialklingen an, die für Rohre vom Typ SILENT (Geberit) und vergleichbare schalldämmende Abflusssysteme abgestimmt sind. Diese Klingen sind kein Bestandteil des Standard-Lieferumfangs und werden separat bestellt.
Wie lange dauert das Aufheizen?
Das Heizelement der TE-Variante erreicht die Schweißtemperatur in etwa 10 Minuten. Die TF-Variante mit fester Voreinstellung auf 210 °C arbeitet in einem vergleichbaren Zeitfenster. Außentemperaturen unter 0 °C verlängern die Aufheizzeit; deshalb empfiehlt sich auf der Baustelle ein früher Maschinenstart, sobald das Material bereitgestellt wird.
Bei welcher Außentemperatur kann die Maschine eingesetzt werden?
Der Hersteller gibt den Arbeitsbereich der Außentemperatur mit -5 °C bis +40 °C an. Unterhalb dieser Spanne wird die Heizelement-Regelung instabil und die Schweißqualität nach DVS 2207 ist nicht mehr gewährleistet. Bei kalten Bedingungen ist zudem auf die Rohrtemperatur zu achten — kalte Rohre brauchen längere Aufheizzeiten.
Kann die Maschine auch für Druckrohre eingesetzt werden?
Nein. Die RITMO 160 Joyt arbeitet mit federbelasteter Druckregelung. Diese Bauweise ist für die drucklose Entwässerung nach DVS 2207-1 (PE) und DVS 2207-11 (PP) ausgelegt — Trinkwasser-, Gas- oder Druckluftleitungen mit ihren höheren Anpressdruck-Anforderungen erfordern dagegen hydraulische Stumpfschweißmaschinen aus der Druckrohr-Linie. Eine Übersicht passender Maschinen finden Sie in unserer Kategorie Stumpfschweißanlagen.
Welche Sicherheitsausstattung hat die Maschine serienmäßig?
Der Planhobel ist mit einem Sicherheits-Mikroschalter abgesichert — er läuft nur an, wenn er korrekt eingesetzt ist und während des Stumpfschweißzyklus nicht versehentlich aktiviert werden kann. Das Heizelement sitzt in einem Schutzgehäuse mit Wärmeschutzgitter, das die heißen Flächen während der Aufheiz- und Abkühlphase abschirmt. Beim Transport schützt der Maschinenrahmen sowohl Heizelement als auch Spannbacken vor mechanischer Beschädigung.
Liefern Sie ins Ausland?
Versand in alle EU-Länder, in die Schweiz und nach Norwegen. Andere Länder auf Anfrage.
Angaben zu Maßen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen — verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de.
