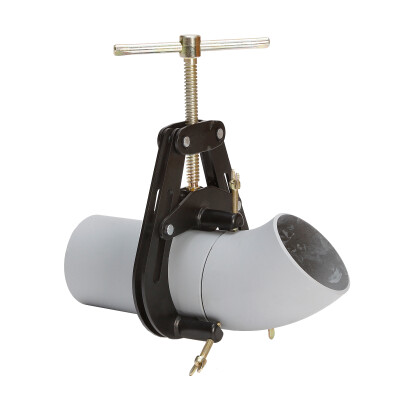

Rohrschnellspanner Ultra Clamp – Spindel-Spanner, 1" bis 14"
Der Rohrschnellspanner Ultra Clamp ist eine Klammer zum Zentrieren und Spannen von Rohren beim Schweißen. Geeignet für Stahl- und Edelstahlrohre, einschließlich Niro, Duplex und anderer hochlegierter Stähle. Verfügbar in drei Größen mit einem Gesamt-Spannbereich von 25 bis 360 mm (1" bis 14").
Alle Kontaktpunkte sind aus Edelstahl gefertigt. Kein Eisen-Übertrag auf das Werkstück, keine Korrosion an der Spannstelle — der Spanner kann ohne Schutzbacken auf Edelstahl- und Duplex-Rohren eingesetzt werden. Die Spannschrauben tragen Edelstahlkugeln an den Druckpunkten und sind selbst galvanisiert.
Aufbau und Funktion
Der Ultra Clamp arbeitet mit einem Spindelmechanismus statt mit reinen Flügelschrauben. Das erlaubt eine feinere Einstellung beim Anziehen — Stoßversatz und Heftposition lassen sich exakter justieren als bei einfachen Schraubspannern. Die Klammer wird um das Rohr gelegt, die Spindel zieht beide Spannarme zentrisch zusammen.
Drei Größen decken den gesamten Bereich von 1" bis 14" ab. Die kleinste Variante (1"–3") wiegt 1,10 kg, die größte (6"–14") 8,20 kg.
Anwendungsbereiche
- Rohr an Rohr — Stumpfstoß zentrieren und fixieren vor dem Heften
- Rohr an Flansch — präzise Anlegung vor dem Schweißen
- Rohr an T-Stück, Bogen, Reduzierung und andere Formstücke
- Edelstahl-, Niro-, Duplex- und Super-Duplex-Rohre ohne Eisen-Übertrag
Technische Daten
| Merkmal |
Wert |
| Material |
Stahl, alle Kontaktpunkte aus Edelstahl |
| Spannbereich gesamt |
25 – 360 mm (1" – 14") |
| Verfügbare Größen |
3 Größen: 1"–3", 2"–6", 6"–14" |
| Spannmechanismus |
Spindel mit Feineinstellung |
| Spannschrauben |
galvanisiert, mit Edelstahlkugeln an den Druckpunkten |
| Eignung |
Baustahl, Edelstahl, Niro, Duplex und andere hochlegierte Stähle |
Größen-Übersicht
| Größe |
Spannbereich |
Gewicht |
| 1" – 3" |
25 – 80 mm |
1,10 kg |
| 2" – 6" |
50 – 170 mm |
3,20 kg |
| 6" – 14" |
150 – 360 mm |
8,20 kg |
Alternative im Sortiment
Für reine Baustahl-Anwendungen ohne Edelstahl-Anforderung ist der Rohrschnellspanner WJ die günstigere Option. Für die Innenseite von Flansch-an-Rohr-Verbindungen passt die Innenzentriervorrichtung Flansch an Rohr. Für Rohrdurchmesser oberhalb von 14" sind unsere Rohrzentrierketten die richtige Wahl.
Alle Rohrschnellspanner ansehen Passendes Anreißband
Häufige Fragen
Was ist der Unterschied zum Rohrschnellspanner WJ?
Der Ultra Clamp ist aus Stahl gefertigt und kann ohne Schutzbacken auf Niro-, Duplex- und Edelstahlrohren eingesetzt werden. Der WJ ist aus galvanisiertem Stahl gefertigt und für Baustahl-Anwendungen die günstigere Wahl. Wer überwiegend mit Edelstahl arbeitet, ist mit dem Ultra Clamp besser bedient — wer Baustahl schweißt, mit dem WJ.
Verkratzt oder verfärbt der Spanner Edelstahlrohre?
Nein. Alle Kontaktpunkte des Ultra Clamp sind aus Edelstahl, die Druckpunkte der Spannschrauben tragen Edelstahlkugeln. Damit findet kein Eisen-Übertrag auf das Werkstück statt, der bei normalen Stahl-Spannern zu Korrosion an der Kontaktstelle führen würde.
Was bringt der Spindelmechanismus gegenüber Flügelschrauben?
Der Spindelmechanismus erlaubt eine feinere Einstellung beim Anziehen. Stoßversatz und Heftposition lassen sich präziser justieren, das Lösen geht ebenso kontrolliert. Bei dünnwandigen Rohren oder engen Maßtoleranzen ist das ein Vorteil.
Welche Größe passt zu meinem Rohrdurchmesser?
Maßgeblich ist der Außendurchmesser des Rohres in Millimetern. Liegt der gewünschte Durchmesser im Überlappungsbereich zweier Größen (z. B. 50 mm oder 150 mm), nehmen Sie die kleinere Variante — sie greift kürzer und sitzt fester am Rohr.
Lassen sich auch Bögen, T-Stücke und Reduzierungen spannen?
Ja. Der Ultra Clamp ist nicht auf Rohr-an-Rohr beschränkt. Bögen, T-Stücke, Reduzierungen und andere Formstücke aus Stahl oder Edelstahl können mit demselben Werkzeug zentrisch gespannt werden, solange der Außendurchmesser im Spannbereich der gewählten Größe liegt.
Wird der Spanner einzeln oder im Set geliefert?
Jeder Ultra Clamp ist ein Einzelartikel. Sie wählen die passende Größe in der Variantenauswahl aus und erhalten ein Stück. Wer alle drei Größen parallel im Einsatz hat, kann sie einzeln zusammenstellen.
Liefern Sie ins Ausland?
Lieferung innerhalb Deutschlands, Österreichs und der Schweiz. Lieferungen in andere EU-/EWR-Staaten sind auf Anfrage möglich; bitte sprechen Sie uns an.
