Rohrzentrierkette Doppelkette 8–60 Zoll – leichtere Ausführung
Die Rohrzentrierkette Doppelkette in leichterer Ausführung ist ein Ausrichtwerkzeug für den Rohrleitungsbau – eine Eigenmarke von AB Industrie Service. Zwei parallele Kettenreihen verteilen die Spannkraft gleichmäßiger über den Rohrumfang als bei einer Einzelkette – sinnvoll bei größeren Rohrdurchmessern oder wenn der Anpressdruck breiter aufgelegt werden soll.
Die Kette deckt Rohre von 8 bis 60 Zoll ab – das entspricht 203 bis 1.524 mm Außendurchmesser. Wandstärken bis 12,7 mm sind kein Problem. Durch Hinzufügen oder Entfernen einzelner Kettenglieder und Spannhebel passt sich die Kette an die jeweilige Rohrdimension an.
Zwei Kettenvariationen zur Auswahl
Die Doppelkette ist in zwei Ausführungen verfügbar – je nachdem, was geschweißt wird:
-
Standard: Beide Kettenreihen liegen parallel nebeneinander – die typische Wahl bei Rohr-an-Rohr-Verbindungen.
-

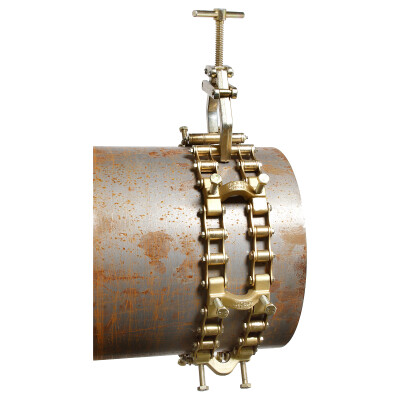

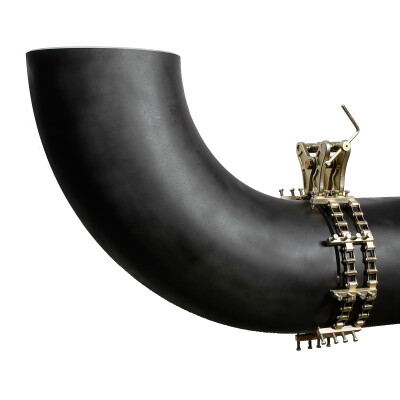

Mit seitlicher Verlängerung: Eine Seite der Kette greift mit zusätzlichen Modulen weiter aus – speziell für Rohr-an-Rohrbogen, wo auf der Bogen-Seite weniger gerade Auflage zur Verfügung steht.
Die Variante wird über die Auswahl „Kettenvariation" bestellt. Beide Varianten decken denselben Spannbereich von 8 bis 60 Zoll ab.
Tipp: Wer beide Anwendungsfälle regelmäßig vorhat – Rohr-an-Rohr und Rohr-an-Bogen – ist mit zwei Ketten sauberer aufgestellt als mit einer Universal-Lösung. Die seitliche Verlängerung lässt sich nicht spontan abbauen.
Wofür die Doppelkette gemacht ist
Die zweite Kettenreihe verteilt den Anpressdruck über eine breitere Fläche am Rohr. Das ergibt eine gleichmäßigere Kraftübertragung – besonders bei großen Durchmessern, bei denen eine einzelne Kettenreihe punktuell zu hoch belastet würde. Die maximale Wandstärke bleibt mit 12,7 mm gleich wie bei der Einzelkette; wer dickere Wände schweißt, geht zur Rohrzentrierkette Doppelkette in mittelschwerer Ausführung über.
Typische Anwendungen:
- Rohr an Rohr – Variante Standard
- Rohr an Rohrbogen – Variante mit seitlicher Verlängerung
- Rohr an T-Stück
- Rohr an Flansch
Aufbau und Funktion
Die Kette wird um beide Rohrenden gelegt und über das Spannschloss angezogen. Die Spannhebel (Jackbars) liegen über die gesamte Kettenlänge verteilt und drücken die Rohrenden gegeneinander – gleichmäßig und in einer Achse. Bei der Doppelkette greifen zwei Kettenreihen parallel, jede mit ihren eigenen Spannhebeln. Kantenversatz lässt sich durch Anpassen der einzelnen Hebel ausgleichen.
Materialhinweis Edelstahl
Die Spannhebel sind aus Edelstahl gefertigt. Die Kette selbst und die übrigen Kontaktpunkte sind aus verzinktem Stahl – ausreichend für unlegierte und niedriglegierte Rohre. Für Edelstahl-Rohre, bei denen jeder Eisenkontakt vermieden werden muss (Lebensmittel, Pharma, Edelstahl-Anlagenbau), ist diese Ausführung nicht geeignet. Eine reine Edelstahl-Variante ist auf Anfrage verfügbar – schreiben Sie an info@ab-industrie.de.
Achtung: Schweißarbeiten dürfen nur durch ausgebildetes oder zertifiziertes Personal und unter Berücksichtigung der einschlägigen Sicherheitsvorschriften durchgeführt werden. Erforderliche persönliche Schutzausrüstung: Schweißerschutzkleidung, Schweißerschutzhelm oder -schild mit geeigneten Schutzgläsern, Schutzhandschuhe, gegebenenfalls Atemschutz nach Gefährdungsbeurteilung.
Empfehlungen für Zubehör
Wer mit kleineren Rohrdurchmessern oder dünneren Wänden arbeitet, fährt mit der Rohrzentrierkette Einzelkette in leichterer Ausführung günstiger und leichter. Beim Schweißen mit Kantenversatz hilft das Spalteisen – es wird unter die Brücken eingetrieben und gleicht die Höhe zwischen den Rohrenden aus. Für die Wurzellage beim WIG-Schweißen ist Formiergas Pflicht: passende Systeme finden Sie in der Kategorie Formieren.
Technische Daten
| Merkmal |
Wert |
| Bauart |
Doppel-Rohrzentrierkette, leichtere Ausführung |
| Spannbereich |
8–60 Zoll (203–1.524 mm) |
| Max. Wandstärke |
12,7 mm |
| Kettenvariationen |
Standard / mit seitlicher Verlängerung |
| Material Spannhebel |
Edelstahl |
| Material Kette und Spannschloss |
verzinkter Stahl |
| Anpassung |
Verlängerbar oder kürzbar durch Hinzufügen/Entfernen von Kettengliedern und Spannhebeln |
| Lieferumfang |
Rohrzentrierkette in gewählter Variation und Größe, mit Spannschloss |
Größen- und Gewichtstabelle
| Spannbereich |
Gewicht Standard |
Gewicht mit seitlicher Verlängerung |
| 8–12" |
9,4 kg |
12,2 kg |
| 8–16" |
10,7 kg |
13,8 kg |
| 8–20" |
13,1 kg |
17,2 kg |
| 8–24" |
15,6 kg |
20,6 kg |
| 8–28" |
18,0 kg |
24,0 kg |
| 8–32" |
19,2 kg |
25,6 kg |
| 8–36" |
21,6 kg |
28,9 kg |
| 8–40" |
24,1 kg |
32,3 kg |
| 8–44" |
25,3 kg |
34,0 kg |
| 8–48" |
27,8 kg |
37,3 kg |
| 8–52" |
30,1 kg |
40,6 kg |
| 8–56" |
32,6 kg |
44,0 kg |
| 8–60" |
33,8 kg |
45,7 kg |
Häufige Fragen
Was ist der Unterschied zwischen Standard und „mit seitlicher Verlängerung"?
Bei der Standard-Doppelkette liegen beide Kettenreihen parallel nebeneinander – das ist die typische Wahl bei geraden Rohr-an-Rohr-Verbindungen. Bei der Variante mit seitlicher Verlängerung greift eine Seite mit zusätzlichen Modulen weiter aus. Das ist gemacht für Rohr-an-Rohrbogen-Schweißungen, wo auf der Bogen-Seite weniger gerade Auflage verfügbar ist und die Kette dort eine längere Distanz überbrücken muss.
Wann lohnt sich die Doppelkette gegenüber der Einzelkette?
Die Doppelkette verteilt den Anpressdruck über zwei parallele Kettenreihen und damit über eine breitere Fläche am Rohr. Sinnvoll ist sie bei größeren Rohrdurchmessern (typischerweise ab 24 Zoll), bei denen eine einzelne Kettenreihe punktuell zu hoch belastet würde. Bei kleineren Durchmessern bis 24 Zoll reicht die Rohrzentrierkette Einzelkette in den meisten Fällen aus – sie ist deutlich leichter und günstiger.
Welche Wandstärken kann die Rohrzentrierkette ausgleichen?
Die Rohrzentrierkette Doppelkette in leichterer Ausführung ist für Wandstärken bis 12,7 mm ausgelegt. Bei dickeren Wänden – ab etwa 13 mm – ist die mittelschwere Ausführung (Type 300, bis 20 mm Wandstärke) die richtige Wahl.
Lässt sich die Kette an verschiedene Rohrgrößen anpassen?
Ja. Die Rohrzentrierkette ist modular aufgebaut. Durch Hinzufügen oder Entfernen einzelner Kettenglieder und Spannhebel lässt sich die Kette an die jeweilige Rohrdimension anpassen. Eine Kette mit Spannbereich 8–32" lässt sich also problemlos auch auf 8–24" verkürzen oder mit zusätzlichen Gliedern auf 8–40" verlängern.
Lässt sich die seitliche Verlängerung bei Bedarf abnehmen?
Nein. Die Doppelkette mit seitlicher Verlängerung wird mit den zusätzlichen Modulen geliefert und behält diese Bauart. Wer die Variante als universelle Werkstatt-Kette nutzen möchte, kann sie zwar auch für Rohr-an-Rohr einsetzen – das zusätzliche Material ergibt aber Mehrgewicht ohne Mehrwert auf geraden Verbindungen. Wer beide Anwendungen regelmäßig hat, ist mit zwei Ketten besser aufgestellt.
Eignet sich die Rohrzentrierkette für Edelstahlrohre?
Diese Ausführung ist für unlegierte und niedriglegierte Stahlrohre konzipiert. Die Spannhebel sind aus Edelstahl, Kette und Spannschloss aus verzinktem Stahl – damit kommt verzinkter Stahl in Kontakt mit dem Rohr. Für Edelstahl-Rohre, bei denen jeder Eisenkontakt vermieden werden muss, ist eine reine Edelstahl-Variante auf Anfrage verfügbar.
Welche Schweißverbindungen lassen sich mit der Doppelkette vorbereiten?
Die Doppelkette eignet sich für Rohr-zu-Rohr (Standard-Variante), Rohr-zu-Rohrbogen (Variante mit seitlicher Verlängerung), Rohr-zu-T-Stück und Rohr-zu-Flansch. Bei allen Varianten werden die beiden Bauteile so zueinander positioniert, dass die Schweißnaht spaltgleich ausgerichtet ist.
Ist das Spannschloss im Lieferumfang enthalten?
Ja. Jede Rohrzentrierkette wird mit dem passenden Spannschloss geliefert. Die Kette ist sofort einsatzbereit – es muss kein Spannschloss separat bestellt werden.
Liefern Sie auch ins Ausland?
Versand in alle EU-Länder, in die Schweiz und nach Norwegen. Andere Länder auf Anfrage.
