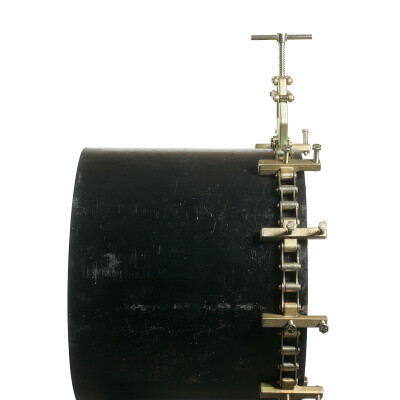

Rohrzentrierkette leichte Ausführung bis 60 Zoll – Einzelkette für präzise Rohrausrichtung
Produktbeschreibung
Präzise Rohrzentrierung für saubere Schweißverbindungen
Die Rohrzentrierkette in leichter Ausführung von AB INDUSTRIE Service ist ein professionelles Ausrichtwerkzeug für den Rohrleitungsbau. Sie dient zur exakten Zentrierung zweier Rohrenden vor dem Verschweißen und sorgt für eine passgenaue Vorbereitung der Schweißnaht.
Durch die gleichmäßige Spannkraft wird eine stabile Ausrichtung erreicht, wodurch Heftarbeiten reduziert und Nachkorrekturen minimiert werden.
Geeignet für folgende Anwendungen
- Rohr an Rohr
- Rohr an Rohrbogen
- Rohr an T-Stück
- Rohr an Formstück
- Rohr an Flansch
Einsatzbereich: Werkstatt, Montage, Baustelle, Rohrleitungsbau, Anlagenbau
Flexibler Spannbereich von 8" bis 60"
Die Einzel-Rohrzentrierkette deckt einen Spannbereich von 203 mm bis 1.524 mm (8–60 Zoll) ab.
Durch das Entfernen oder Ergänzen einzelner Kettenglieder kann die Länge schnell an die jeweilige Rohrdimension angepasst werden. Dadurch eignet sich die Kette für unterschiedliche Rohrdurchmesser bei gleichzeitig hoher Stabilität.
Ausgleich von Ovallitäten und Unebenheiten
Über die integrierten Zentrierschrauben lassen sich kleinere Maßabweichungen, Versätze oder Ovallitäten korrigieren. Dies ermöglicht eine saubere Ausrichtung der Rohrenden ohne zusätzliche Hilfsmittel.
Maximal empfohlene Wandstärke: 12,7 mm
Technische Daten
Bauart: Einzel-Rohrzentrierkette, leichte Ausführung
Spannbereich: 8–60 Zoll (203–1524 mm)
Max. Wandstärke: 12,7 mm
Einsatz: Schweißvorbereitung im Rohrleitungsbau
Gewichte nach Spannbereich
8–12" – 9,3 kg
8–16" – 10,5 kg
8–20" – 12,9 kg
8–24" – 15,3 kg
8–28" – 17,7 kg
8–32" – 18,8 kg
8–36" – 21,2 kg
8–40" – 23,6 kg
8–44" – 24,8 kg
8–48" – 27,2 kg
8–52" – 29,5 kg
8–56" – 31,9 kg
8–60" – 33,1 kg
Lieferumfang
- Rohrzentrierkette in gewähltem Spannbereich
- Spannschloss
