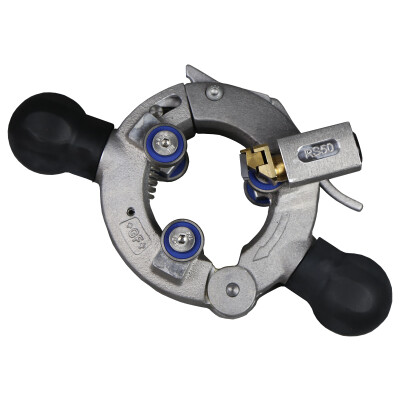

Rotationsschälgerät RS — die Vorbereitung jeder Elektroschweißverbindung
Das Rotationsschälgerät RS von Georg Fischer (+GF+) ist das Werkzeug, mit dem PE-Rohre vor jeder Elektroschweißverbindung in den richtigen Zustand gebracht werden. Es entfernt die Oxidschicht an der Rohroberfläche definiert und gleichmäßig — Voraussetzung für eine Schweißung, die hält.
Das Gerät arbeitet auf dem Rohrende und auf dem Rohr selbst. Damit ist es sowohl für Muffenschweißungen als auch für Elektroschweiß-Sättel, -Formstücke und -Schellen einsetzbar. Geliefert wird es im Transportkoffer, mit Bedienungsanleitung und Ersatzteilliste.
Eigenschaften
Federbelastetes Messer für Rohre, die nicht perfekt rund sind
Das Hartmetall-Messer steht unter Federdruck und folgt der Rohroberfläche kontinuierlich. Ovalitäten und Maßtoleranzen werden ausgeglichen, ohne dass nachgestellt werden muss — die Spandicke bleibt über den ganzen Umfang gleich.
Schwenkbar gelagert für Rollenrohre
Bei Rollenrohren ist eine leichte Biegung im Material normal. Das schwenkbar gelagerte Messer gleicht das aus — der Span bleibt durchgängig, auch wenn das Rohr nicht schnurgerade ist.
Drei-Punkt-Auflage und schräg angeordnete Führungsrollen
Die Führungsrollen sind schräg angeordnet und liefern den Vorschub des Geräts auf dem Rohr. Damit dreht das RS gleichmäßig auf einer auf die Dimension abgestimmten Bahn — ohne Verkanten, ohne ungleichmäßigen Span.
Teilbares Werkzeug für Sattelschweißungen
Das Gerät lässt sich teilen und auch dort ansetzen, wo das Rohr nicht mehr abgeschnitten werden kann — typisch für Anbohrungen mit Elektroschweiß-Sätteln. Damit ist es auf der Baustelle und am verlegten Rohr gleichermaßen einsetzbar.
Kleiner Schwenkradius für Arbeit im Graben
Im offenen Graben oder zwischen anderen Leitungen zählt jeder Zentimeter. Der Schwenkradius des RS ist auf den engen Einsatz abgestimmt — auch bei beengten Verhältnissen lässt sich das Gerät führen.
Sofort einsatzbereit beim nächsten Schälvorgang
Das Messer muss nach einem Schälvorgang nicht in eine bestimmte Ausgangsposition zurückgebracht werden. Beim nächsten Rohr direkt ansetzen und weiterarbeiten — das spart Zeit bei Serienverlegungen.
Achtung: Das RS ist auf den passenden Außendurchmesser ausgelegt — pro Dimension das richtige Gerät wählen. Ein RS 110 schält kein d160-Rohr. Die Dimensionsstufen sind unten in der Tabelle.
Geeignete Materialien
- PE 80
- PE 100
- PE 100-RC
- PE-X
- PP
- passend für PB
Verfügbare Dimensionen und Stückgewicht
| Außendurchmesser (mm) |
Typ |
Gewicht (kg) |
| d40 |
RS 40 |
2,34 |
| d50 |
RS 50 |
2,12 |
| d63 |
RS 63 |
2,09 |
| d75 |
RS 75 |
2,35 |
| d90 |
RS 90 |
2,46 |
| d110 |
RS 110 |
2,43 |
| d125 |
RS 125 |
3,90 |
| d140 |
RS 140 |
3,89 |
| d160 |
RS 160 |
3,79 |
| d180 |
RS 180 |
4,15 |
| d200 |
RS 200 |
4,00 |
| d225 |
RS 225 |
3,94 |
| d250 |
RS 250 |
5,58 |
| d280 |
RS 280 |
5,44 |
| d315 |
RS 315 |
5,38 |
Stückgewichte nach GF Lieferprogramm 2026.
Lieferumfang
- 1 × Rotationsschälgerät RS in der gewählten Dimension
- Transportkoffer
- Bedienungsanleitung
- Ersatzteilliste
Passendes Zubehör und Ergänzungen
Das Schälmesser ist ein Hartmetall-Verschleißteil (GF-Code 790 136 100). Es ist über alle Dimensionen RS 40 bis RS 315 hinweg identisch — ein Ersatzmesser-Vorrat reicht also für den ganzen Geräte-Park. Für größere Dimensionen oberhalb d315 führen wir das Schälgerät RTC bis d710. Für kleinere Dimensionen unter d40 sind die PT-Rohrschälwerkzeuge die richtige Wahl.
Alle Rohrschälgeräte Passende Muffenschweißgeräte
Häufige Fragen
Warum muss ein PE-Rohr vor der Elektroschweißung geschält werden?
An der Außenseite jedes PE-Rohrs bildet sich durch Lichteinwirkung und Lagerung eine dünne Oxidschicht. Diese Schicht ist nicht schweißbar — bleibt sie stehen, hält die Schweißnaht nicht. Das RS trägt sie definiert und gleichmäßig ab und legt die schweißfähige PE-Oberfläche frei.
Welche Dimension passt zu welchem Rohr?
Das Rotationsschälgerät RS ist dimensionsgebunden — pro Außendurchmesser ein passendes Gerät. Das d63 schält Rohre mit Außendurchmesser 63 mm, das d160 nur 160-mm-Rohre. Die Größen RS 40 bis RS 315 decken den gesamten Standard-Bereich ab. Für kleinere Rohre unter d40 oder größere Dimensionen über d315 gibt es eigene Geräte (PT-Werkzeuge bzw. RTC-Schälgerät).
Funktioniert das RS auch bei verlegtem Rohr im Graben?
Ja. Das Werkzeug ist teilbar und lässt sich um ein bereits verlegtes Rohr legen — typischer Anwendungsfall sind Sattelschweißungen für Anbohrungen. Der kleine Schwenkradius macht die Anwendung auch bei beengten Verhältnissen im Rohrgraben praktikabel.
Welche Rohrmaterialien lassen sich mit dem RS bearbeiten?
Freigegeben sind PE 80, PE 100, PE 100-RC, PE-X und PP, passend auch für PB. Damit sind alle gängigen Druckrohrmaterialien für Trinkwasser-, Gas- und Industrieanwendungen abgedeckt — sowohl Stangen- als auch Rollenrohr.
Sind Ersatzmesser pro Dimension einzeln zu bestellen?
Nein. Das Schälmesser ist über alle Dimensionen RS 40 bis RS 315 identisch — ein Hartmetall-Messer (GF-Code 790 136 100) passt in jedes Gerät der Reihe. Wer mehrere Dimensionen im Einsatz hat, hält nur einen Messer-Vorrat vor.
