EarthGuard Schutzplatten – mechanischer Schutz für erdverlegte Netze
Erdverlegte Rohre und Kabel brauchen Schutz vor Baggern. Nicht irgendwann – dauerhaft. Die EarthGuard Schutzplatten aus PE-HD (Polyethylen hoher Dichte) werden direkt über das zu schützende Netz in den Graben eingelegt und bleiben dort. Material und Konstruktion sind auf die Lebensdauer des Netzes ausgelegt.
Die Platten halten mechanischen Einwirkungen bis 10 Tonnen Bruchfestigkeit stand – ausgelegt auf den Baggerlöffel einer handelsüblichen Baumaschine. Sie können horizontal und vertikal verlegt werden und lassen sich ohne Werkzeug durch Verbindungselemente längs und quer zusammenfügen, sodass auch breite Gräben lückenlos abgedeckt sind.
Zwei Breiten, ein System
Die EarthGuard Schutzplatten gibt es in 250 mm und 350 mm Breite, beide 1000 mm lang und 10 mm stark. Durch Kombination beider Breiten lassen sich unterschiedliche Grabenmasse abdecken. Die sechs Montagebohrungen (je eine an den Stirnseiten, vier an den Längsseiten) nehmen Verbindungselemente auf – für eine Längsfuge oder einen T-Stoss ohne Überlappung.

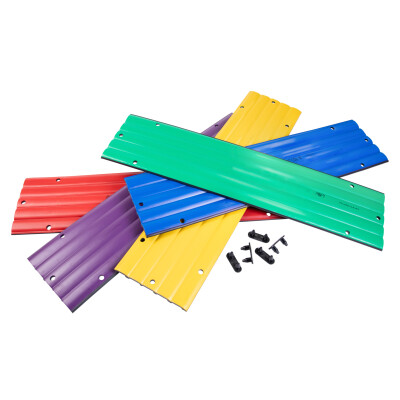

Farbcode nach Netztyp
Die Plattenfarbe entspricht dem Netz darunter. Das ist keine Designentscheidung – es ist Pflicht im Leitungstiefbau, damit bei späteren Erdarbeiten sofort klar ist, was unter der Platte liegt.
| Farbe |
Netztyp |
| Blau |
Wasserleitungen |
| Gelb |
Gasleitungen |
| Grün |
Telekommunikationskabel |
| Rot |
Stromleitungen |
| Violett |
Fernwärmeleitungen |
Typische Einsatzsituationen
-
Geringe Überdeckung: unter Brücken, Strassenbahntrassen, Kanaldeckeln – wo die Mindestüberdeckung nicht eingehalten werden kann.
-
Hohe Netzdichte: wenn mehrere Netze auf engem Raum liegen und ein Bagger nicht eindeutig zwischen ihnen unterscheiden kann.
-
Fahrbahnquerung: beim Unterkeulen von Strassen und Wegen, wo besonderer mechanischer Schutz gefordert ist.
-
Trafostationen: beim Einzug von Kabeln in Transformatorenstationen HTA/BT.
-
Sonderbauwerke: Galerien, Kanäle, Brückenbauwerke mit begrenztem Platzangebot.
Lieferung und Montage
Die EarthGuard Schutzplatten werden als Set geliefert: 5 Platten und 10 Verbindungselemente. Die Verbindungselemente sind Set-Bestandteil und werden nicht separat berechnet. Für die Montage wird kein Werkzeug benötigt – die Verbindungselemente rasten in die Bohrungen ein.
Die Platten können direkt mit Asphalt überdeckt werden.
Technische Daten
| Merkmal |
Wert |
| Breiten |
250 mm / 350 mm |
| Länge |
1000 mm |
| Stärke |
10 mm |
| Gewicht |
2,4 kg (250 mm) / 3,5 kg (350 mm) |
| Material |
PE-HD (Polyethylen hoher Dichte) |
| Bruchfestigkeit |
10 Tonnen |
| Montagebohrungen |
6 (je 1 stirnseitig, 4 längsseitig) |
| Verbindung |
Längs- und Querverbindung, werkzeuglos |
| Lieferumfang (1 Set) |
5 Platten + 10 Verbindungselemente |
| Lieferbare Farben |
Blau, Gelb, Grün, Rot, Violett |
| Asphalt-überdeckbar |
Ja, direkt |
Häufige Fragen
Was schützen EarthGuard Schutzplatten konkret?
Erdverlegte Rohre und Kabel aller Art – Wasser, Gas, Strom, Telekommunikation, Fernwärme. Die Platten werden direkt über dem zu schützenden Netz in den Graben eingelegt und bleiben dauerhaft im Erdreich.
Wie viel Gewicht halten die Platten aus?
Die EarthGuard Schutzplatten haben eine Bruchfestigkeit von 10 Tonnen – ausgelegt auf den Baggerlöffel einer handelsüblichen Baumaschine in diesem Gewichtsbereich.
Wie werden die Platten miteinander verbunden?
Über Verbindungselemente (im Set enthalten), die in die sechs Montagebohrungen jeder Platte einrasten – je eine Bohrung an den beiden Stirnseiten, vier an den Längsseiten. Damit ist eine Längs- und Querverbindung ohne Werkzeug möglich. Überlappung ist nicht erforderlich.
Was ist im Lieferumfang eines Sets enthalten?
1 Set besteht aus 5 Platten und 10 Verbindungselementen. Die Verbindungselemente werden nicht separat berechnet.
Können die Platten horizontal und vertikal eingesetzt werden?
Ja. Horizontale Verlegung ist der Standardfall. Vertikale Anordnung ist möglich, z.B. als seitliche Abschirmung bei hoher Netzdichte oder bei engen Gräben mit mehreren Medien.
Können die Platten direkt asphaltiert werden?
Ja. Die Schutzplatten aus PE-HD können direkt mit Asphalt überdeckt werden.
Wofür steht die Farbe der Platte?
Die Farbe zeigt an, welches Netz darunter liegt: Blau für Wasser, Gelb für Gas, Grün für Telekommunikation, Rot für Strom, Violett für Fernwärme. Das ist im Leitungstiefbau normübliche Praxis zur eindeutigen Netzidentifikation bei späteren Erdarbeiten.
Gibt es die Platten auch mit individuellem Aufdruck?
Ja, ein individueller Aufdruck ist auf Anfrage möglich. Schreiben Sie an info@ab-industrie.de.
Angaben zu Massen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen – verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de.
