MagnoZentriPro – Mittellinie und Winkel freihändig anreissen
Wer eine Mittellinie auf ein Rohr oder einen Tank anreissen will, braucht beides: einen festen Stand und freie Hände für den Anreisser. Der MagnoZentriPro hält sich per Magnet selbst am Werkstück – beide Hände bleiben für die Arbeit frei. Das Werkzeug sitzt, Sie reissen an.
Zwei Grössen decken den Bereich von 25 mm bis 900 mm Rohrdurchmesser ab. Die 360°-Skala mit 2,5°-Teilung erlaubt präzise Winkelmarkierungen – innen wie aussen, an Rohren und an Tanks.
Y-Körper mit Magnetbeinen – freihändiger Halt
Der einteilige Y-förmige Körper trägt in jedem Schenkel starke Magnete. Dadurch haftet der MagnoZentriPro sicher am runden Werkstück, ohne Klemmen oder Halten. Auf dem Boden, senkrecht an der Wand, über Kopf – die Magnete halten in jeder Lage.
Achtung: Starke Wärmeeinwirkung kann die Magnete dauerhaft schwächen. Den MagnoZentriPro nicht direkt neben Schweissnaht oder Brennschnitt lagern.
360°-Skala mit eingebauter Libelle
Die Gradscheibe teilt den Vollkreis in 2,5°-Schritte – fein genug für präzise Winkelanrisse, grob genug für schnelles Ablesen ohne Lupe. In jede Gradscheibe ist eine Libelle eingebaut: erst Werkzeug ausrichten, dann Winkel ablesen, dann anreissen. Die Libelle bleibt dauerhaft im Werkzeug – kein separater Zubehör, kein Verlieren.
Gehärteter Zentrierkörner mit Sicherheitskopf
Der Zentrierkörner ist gehärtet und schlägt mit einem Hammerschlag die Markierung ins Metall. Der Sicherheitskopf schützt vor Abrutschern. Körner und Libelle sind als Ersatzteile einzeln lieferbar – das Werkzeug läuft damit auf Dauer, nicht nur eine Saison.
Material: eloxiertes Aluminium
Beide Grössen sind aus Aluminium gefertigt und eloxiert. Eloxieren schützt die Oberfläche dauerhaft vor Korrosion und mechanischem Abrieb – das Werkzeug bleibt auch nach Jahren Einsatz auf der Baustelle in Form. Leicht genug, um immer dabei zu sein. Robust genug, um nicht geschont werden zu müssen.
Zwei Grössen – welche passt zu Ihrem Rohr?
Der MagnoZentriPro ist in zwei Grössen erhältlich. Wählen Sie die Variante nach Ihrem häufigsten Einsatz-Durchmesser:
Variante
Rohrdurchmesser
Typischer Einsatz

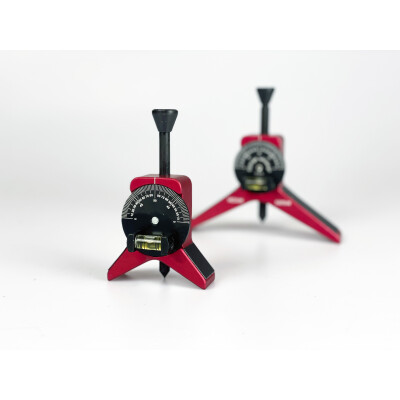

Klein
25 mm – 400 mm (1″–16″)
Brandschutz, Zaun- und Torbau, Kleinrohre

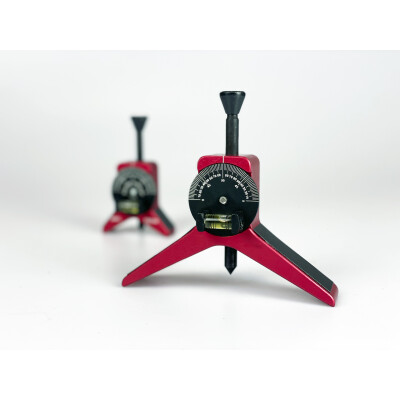

Mittel
75 mm – 900 mm (3″–36″)
Rohrleitungsbau, Behälterbau, Allgemeinschweissen
Tipp: Im allgemeinen Rohrleitungsbau ist die mittlere Grösse (3″–36″) die vielseitigste Wahl. Sie deckt den grössten Teil der gängigen Nennweiten ab.
Technische Daten
Merkmal
Wert
Varianten
Klein / Mittel
Rohrdurchmesser Klein
25 – 400 mm (1″–16″)
Rohrdurchmesser Mittel
75 – 900 mm (3″–36″)
Skalenteilung
2,5° (360°-Vollkreis)
Material
Aluminium, eloxiert
Libelle
integriert, auswechselbar
Zentrierkörner
gehärtet, mit Sicherheitskopf, auswechselbar
Haftung
Magnet in jedem Y-Schenkel, freihändig
Einsatz
Rohre und Tanks, innen und aussen
Häufige Fragen
Welche Variante nehme ich für den allgemeinen Rohrleitungsbau?
Die mittlere Variante (75–900 mm / 3″–36″). Sie deckt die im Rohrleitungsbau gebräuchlichsten Nenndurchmesser ab und ist die vielseitigste der beiden Grössen.
Kann ich mit dem MagnoZentriPro auch an Tanks und Behältern arbeiten?
Ja. Das Werkzeug ist explizit für Rohre und Tanks ausgelegt. An Behältern mit grossem Durchmesser ist die mittlere Variante (3″–36″) die richtige Wahl – der Y-Körper findet auch auf stärker gewölbten Flächen sicheren Halt.
Kann ich Winkel auch auf der Innenseite eines Rohres anreissen?
Ja. Die Gradscheibe erlaubt das Anreissen von innen und aussen – sofern der Rohrdurchmesser gross genug ist, um den Y-Körper hineinzuführen. Bei der kleinen Variante ist das ab 25 mm Innendurchmesser möglich.
Was passiert, wenn der Zentrierkörner stumpf wird?
Körner und Libelle sind als Ersatzteile auswechselbar. Das Werkzeug muss nicht vollständig ausgetauscht werden – nur der verschlissene Teil.
Hält der Magnet auch senkrecht oder über Kopf?
Ja. Zwei Magnete pro Y-Schenkel halten das Werkzeug zuverlässig in jeder Lage – senkrecht, horizontal, über Kopf. Wichtig: Das gilt für magnetisierbare Werkstoffe (Stahl, Gusseisen). An Edelstahl oder Aluminium haftet der Magnet nicht.
Wie genau ist die Winkeleinteilung?
Die Skala ist in 2,5°-Schritten eingeteilt. Das reicht für alle üblichen Winkelanrisse im Rohrleitungsbau – Gehrungen, Abzweige, Stutzenmarkierungen. Für präzisere Winkel als 2,5° ist ein digitales Winkelmesswerkzeug die richtige Ergänzung.
Schadet Schweisshitze den Magneten?
Starke direkte Wärmeeinwirkung kann Magnete dauerhaft entmagnetisieren. Den MagnoZentriPro während des Schweissens nicht direkt neben der Naht lassen. Nach dem Anreissen abnehmen und beiseitelegen – dann passiert nichts.
Angaben zu Maßen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen – verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de .
Überarbeitet: 06/2026
