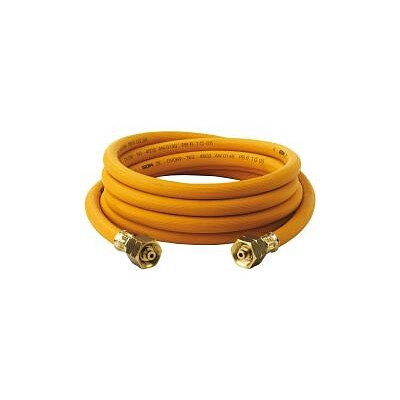

Doppelschlauch Propan M22 — 3 m lang
Der Doppelschlauch ist der Sensor, ohne den die Leckgassicherung blind wäre. Innen führt er das Propan zum Brenner. Außen liegt eine zweite, gasgefüllte Kammer, die ständig unter Druck steht. Tritt am Schlauch oder an einer Verschraubung Gas aus, fällt der Druck in der äußeren Kammer — und die Leckgassicherung GASSTOP sperrt die Gaszufuhr automatisch ab.
Diese 3-m-Ausführung ist die kürzeste der vier Längen im AB-Industrie-Service-Sortiment und passt zu Einsätzen, bei denen Flasche und Verbraucher dicht beieinander stehen — typischerweise stationärer Bautrockner-Betrieb im Schacht, Brennarbeiten am Arbeitsplatz, kurze Strecken in der Werkstatt.
Was das Doppelschlauchsystem leistet
Ein einfacher Einkammer-Propanschlauch transportiert nur das Gas. Eine Beschädigung — Riss, Schnitt, undichte Verschraubung — fällt erst auf, wenn der Druck am Verbraucher abfällt oder Gas geruchlich auffällt. Im Schacht, in der Grube, im Kanal ist das spät. Propan ist schwerer als Luft, sammelt sich in Senken und baut dort ein zündfähiges Gemisch auf.
Der Doppelschlauch dreht die Logik um: Die äußere Kammer steht unter dem gleichen Druck wie die innere, ist aber kein Transportweg, sondern ein Überwachungsraum. Sobald irgendwo im Schlauchsystem etwas undicht wird, verliert die Außenkammer Druck — und die GASSTOP-Sicherung schließt das Ventil. Erst nach Behebung der Undichtigkeit lässt sich das System über den Füllknopf an der GASSTOP wieder freigeben.
Gefahr: Tätigkeiten mit ortsbeweglichen Druckgasbehältern und Flüssiggas-Anlagen dürfen nur durch befähigte Personen unter Beachtung der einschlägigen Sicherheitsvorschriften durchgeführt werden. Vor Gebrauch sind Gefährdungsbeurteilung und Betriebsanweisung im Einzelfall maßgeblich.
Anschluss: passt nur an die GASSTOP
Beide Enden des Schlauchs haben den Anschluss M22 x 1,5 LH (Linksgewinde) — das ist der Ausgang der GASSTOP GS17 und gleichzeitig das Gegenstück für den Verbindungsnippel zum Verbraucher. Zwischen Doppelschlauch und Brenner oder Heizgerät wird der Verbindungsnippel M22 x 1,5 LH auf G 3/8 LH gesetzt, weil Propan-Handgriffe und gewerbliche Verbrauchsgeräte standardmäßig G 3/8 LH haben.
Wichtig: Der Schlauch ist Teil eines geschlossenen Sicherheitssystems. Ohne die GASSTOP-Leckgassicherung an der Flasche ist er ein gewöhnlicher Schlauch — die Schutzfunktion entsteht erst durch das Zusammenspiel beider Komponenten.
Wann 3 m, wann mehr
3 m sind die kürzeste Länge im Sortiment und damit auch die günstigste. Sie reicht für viele typische Einsätze — Flasche steht direkt neben dem Bautrockner, neben dem Brennerarbeitsplatz, neben dem Heizgerät. Beim Arbeiten im Schacht oder Rohrgraben gilt allerdings: Die Propanflasche bleibt über Erdgleiche, gearbeitet wird unten. Wenn der Höhenunterschied groß ist oder die Flasche aus Sicherheitsgründen weiter entfernt aufgestellt werden muss, reichen 3 m nicht. Dafür gibt es die längeren Varianten:
Mit der Länge steigt der Druckverlust im Schlauch — das ist physikalisch nicht zu vermeiden. Wer mit dem maximalen Durchfluss arbeiten will, sollte das bei der Schlauchwahl bedenken.
Für Arbeiten unter Erdgleiche
Seit dem 01.02.2024 gilt nicht mehr die DGUV Vorschrift 79 (vormals BGV D34), sondern die DGUV Regel 110-010 „Verwendung von Flüssiggas" in der Fassung vom November 2024. Inhaltlich blieb die Anforderung gleich: Mitteldruck-Sicherheitsregler mit Leckgassicherung plus doppelwandiger Schlauch. Diese Kombination ist Pflicht, sobald unter Erdgleiche mit Propan gearbeitet wird — also in Räumen, deren Boden mehr als 1,0 m unter der umgebenden Geländeoberfläche liegt, oder in vergleichbaren Senken. Hintergrund und Checkliste dazu im Beitrag Arbeiten unter Erdgleiche: DGUV Regel 110-010.
Technische Daten
| Merkmal |
Wert |
| Bauart |
Doppelschlauch (innere Gasführung + äußere Überwachungskammer) |
| Länge |
3 m |
| Nennweite |
DN 4 |
| Gasart |
Flüssiggas (Propan / Butan) |
| Anschluss beidseitig |
M22 x 1,5 LH (Linksgewinde) |
| Arbeitsdruck |
0,5 bis 4,0 bar (Mitteldruck-System der GASSTOP GS17) |
| Druckverlust bei 6 kg/h |
ca. 50 mbar (laut Druckverlust-Diagramm GASSTOP GS17 [PRÜFEN: Frank lesen lassen, Wert vom Hersteller-Diagramm abgelesen]) |
| System-Komponente von |
Leckgas- und Schlauchbruchsicherung GASSTOP GS17 |
| Empfohlener Verbindungsnippel zum Verbraucher |
M22 x 1,5 LH auf G 3/8 LH (Art. Adapter M22 x G3/8) |
Häufige Fragen
Brauche ich zwingend die GASSTOP-Sicherung, oder funktioniert der Schlauch auch allein?
Ja, die GASSTOP wird zwingend benötigt. Der Doppelschlauch ist konstruktiv ein zweikammeriger Schlauch — die äußere Kammer ist der Sensor. Ohne die Leckgassicherung an der Flasche steht die Außenkammer drucklos da und wirkt wie ein gewöhnlicher Schlauch ohne Schutzfunktion. Erst die GASSTOP setzt die Außenkammer unter Druck und überwacht sie.
Reichen 3 m für meinen Einsatz?
Hängt vom Aufstellort der Propanflasche ab. Für Bautrockner oder Heizgeräte, die direkt neben der Flasche stehen, reichen 3 m. Bei Arbeiten unter Erdgleiche bleibt die Flasche aber über Erdgleiche, gearbeitet wird unten — dann wird der Höhenunterschied plus seitlicher Abstand zur Strecke. Im Zweifel die nächstgrößere Länge nehmen. 5 m sind die meistverkaufte Variante, 10 m für tiefere Schächte, 20 m für besonders weiträumige Einsätze.
Welches Linksgewinde hat M22 x 1,5 LH genau?
Metrisches Gewinde mit 22 mm Durchmesser, 1,5 mm Steigung, Linksgewinde — das LH steht für „left hand". Bei Brenngas-Anschlüssen ist Linksgewinde Pflicht (in Deutschland eingeführt, um Verwechslungen mit Sauerstoff oder Druckluft auszuschließen). Beim Aufschrauben dreht man gegen den Uhrzeigersinn.
Wie schließe ich den Schlauch an meinen Brenner oder Bautrockner an?
Über den Verbindungsnippel M22 x 1,5 LH auf G 3/8 LH. Der M22-Anschluss greift in das Schlauchende, der G-3/8-Anschluss in den Verbraucher (Brennergriff, Heizgerät). Beide Anschlüsse sind ebenfalls Linksgewinde. Den passenden Adapter führen wir unter Art. Adapter M22 x G3/8.
Wie lange hält ein Doppelschlauch?
Eine pauschale Lebensdauer gibt es nicht, weil sie stark vom Einsatz abhängt — Schläuche, die ständig über scharfe Kanten gezogen oder mit Lasten überrollt werden, leben kürzer als gut behandelte. Maßgeblich ist die regelmäßige Sichtprüfung vor jedem Einsatz (Risse, Knicke, Verformungen, beschädigte Verschraubungen) sowie die wiederkehrende Dichtheitsprüfung des Gesamtsystems durch eine geschulte Person, mindestens einmal jährlich.
Was passiert, wenn der äußere Schlauch beschädigt wird, der innere aber nicht?
Das ist genau der Schutzfall. Eine Beschädigung des äußeren Schlauchs lässt den Druck in der Überwachungskammer abfallen. Die GASSTOP-Sicherung reagiert darauf und sperrt die Gaszufuhr ab — bevor der innere Schlauch ebenfalls beschädigt wird. Das System löst also präventiv aus, nicht erst, wenn schon Gas austritt.
Wird der Schlauch auch einzeln verkauft oder nur im Komplettset?
Beides. Diese Produktseite ist der Einzelartikel. Wer Sicherung, Schlauch und Adapter zusammen bestellen möchte, findet das Komplettset GasStop mit Doppelschlauch 3 m und Adapter in unserem Sortiment — günstiger als die drei Einzelteile.
Angaben zu Maßen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen — verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de.
Überarbeitet: 05/2026
