Hochdruck-Rohrverschluss bis 6 bar — die robuste Lösung für Druckprüfungen und Wartung
Der Hochdruck-Rohrverschluss ist ein mechanischer Verschluss aus Aluminium mit Nitrilkautschuk-Dichtkörper, ausgelegt für Gegendrücke bis 6 bar. Er wird in das offene Rohrende eingeführt und dort verspannt — der NBR-Dichtkörper presst sich gegen die Rohrinnenwand und schließt das Rohr druckdicht ab. Verfügbar von DN 200 bis DN 600 in 9 Nennweiten, Spannbereich 193–610 mm.
Der wichtige Unterschied zu den drucklosen Standard-Rohrverschlüssen: Diese Bauart hält bis 6 bar — das ist die Liga der Druckprüfung nach DIN EN 1610 Verfahren W (bis 0,5 bar) und der echten Niederdruckabsperrung (bis 6 bar). Durch den NBR-Werkstoff zusätzlich beständig gegen wasser- und ölhaltige Medien.
Aufbau und Funktion

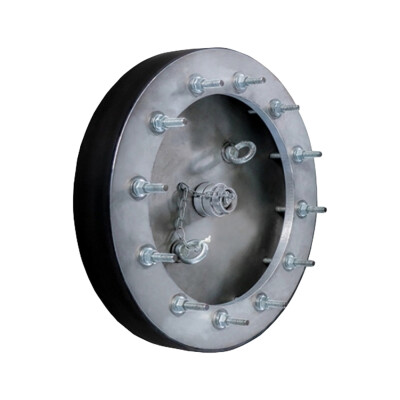

Der Verschluss besteht aus zwei Aluminium-Tellern mit dazwischen liegendem NBR-Dichtkörper, einer zentralen Spannmechanik und einem 60 mm langen Aufbau. Wird die Spannmechanik angezogen, stauchen die Teller den Dichtkörper axial — dieser dehnt sich radial aus und presst sich über den vollen Umfang an die Rohrinnenwand.
Im Gegensatz zur flachen Scheiben-Bauart der drucklosen Standard-Rohrverschlüsse ist der Hochdruck-Rohrverschluss kompakt-zylindrisch ausgeführt. Die Bauart erlaubt höhere Anpresskräfte und einen größeren Reibschluss am Rohrumfang — Voraussetzung für die Druckaufnahme bis 6 bar.
Wann der Hochdruck-Rohrverschluss die richtige Wahl ist
-
Druckprüfungen nach DIN EN 1610: Verfahren W (Wasser, bis 0,5 bar) und Verfahren L (Luft, bis 0,2 bar) sind problemlos abdeckbar — die Druckklasse bis 6 bar bietet Sicherheitsreserve.
-
Niederdruckabsperrung im Industriebereich: Wartungs- und Reparaturarbeiten an Rohrsystemen, bei denen tatsächlich Druck ansteht.
-
Ölhaltige Medien: Der NBR-Dichtkörper ist im Gegensatz zum NR-Naturkautschuk ölbeständig — einsetzbar in Bereichen, wo mit Hydraulik-, Schmier- oder Maschinenölen gerechnet werden muss.
-
Wenn der drucklose Standard-Verschluss nicht ausreicht: Bei DN 300 hält ein Standard-Rohrverschluss max. 0,4–0,6 bar — der Hochdruck-Rohrverschluss eine Größenordnung mehr.
Typische Anwendungen
- Dichtheits- und Druckprüfungen von Rohrleitungen und Kanälen
- Verschluss von Toleitungen und Bypass-Strängen während Wartung oder Umbau
- Druckabsperrung bei Reparatur an Druckleitungen im Industriebereich
- Niederdruckprüfungen an Abwasser- und Kanalsystemen (DIN EN 1610, DIN 1986-30 in der jeweils gültigen Fassung)
- Einsatz in Rohrsystemen mit ölhaltigen Medien (Hydraulik, Maschinenbau)
Gefahr: Bei 6 bar wirken auf den Verschluss enorme Kräfte. Beispiel: Bei DN 300 (Innenfläche ca. 0,07 m²) erzeugen 6 bar bereits über 42 kN axiale Druckkraft, bei DN 600 sind es rund 170 kN — vergleichbar mit dem Eigengewicht eines voll beladenen LKW. Der Verschluss muss formschlüssig gegen Ausschub gesichert werden — Verbau im Schacht, Abstützung am Schachtbauwerk, Sperrkette oder vergleichbare mechanische Sicherung. Die Reibung zwischen Dichtkörper und Rohrwand darf rechnerisch nicht in Ansatz gebracht werden. Auslegung mit Sicherheitsfaktor 1,5 nach DGUV Information 201-022 in der jeweils gültigen Fassung. Während Druckaufbau und Druckabbau halten sich keine Personen vor dem Verschluss auf — auch nicht in seitlicher Verlängerung der Rohrachse.
Achtung: Druckaufbau ausschließlich langsam und kontrolliert über regelnde Armaturen. Schlagartiges Anlegen des vollen Drucks kann den Dichtkörper überlasten und zu plötzlichem Versagen führen. Vor jedem Einsatz Manometer und Druckabbau-Möglichkeit prüfen. Bei Druckprüfungen die einschlägigen Vorschriften der jeweils gültigen Norm einhalten — DIN EN 1610 für Abwasser/Kanal, DIN 1986-30 für Grundleitungen.
Eigenschaften im Überblick
| Max. Gegendruck |
6 bar |
| Dichtkörper |
Nitrilkautschuk (NBR) |
| Beständigkeit |
Wasser, Abwasser, ölhaltige Medien |
| Metallteile |
Aluminium |
| Bauform |
zylindrisch, 60 mm Länge |
| Einsatzbereich |
DN 200 bis DN 600 (193–610 mm) |
| Anschluss |
ohne Durchgang (im Standard) |
Technische Daten je Nennweite
9 Nennweiten von DN 200 bis DN 600. Die Tabelle entspricht den Hersteller-Angaben.
| DN |
Spannbereich |
Länge |
Max. Druck |
Gewicht |
| 200 |
193–206 mm |
60 mm |
6 bar |
3,5 kg |
| 250 |
244–257 mm |
60 mm |
6 bar |
4,5 kg |
| 300 |
290–310 mm |
60 mm |
6 bar |
6,8 kg |
| 350 |
340–360 mm |
60 mm |
6 bar |
8,0 kg |
| 400 |
396–412 mm |
60 mm |
6 bar |
10,0 kg |
| 450 |
445–460 mm |
60 mm |
6 bar |
12,0 kg |
| 500 |
490–508 mm |
60 mm |
6 bar |
14,0 kg |
| 550 |
540–560 mm |
60 mm |
6 bar |
16,0 kg |
| 600 |
590–610 mm |
60 mm |
6 bar |
19,0 kg |
Hinweis: Temperatureinsatzgrenzen sind im Hersteller-Datenblatt zu diesem Artikel nicht ausgewiesen. NBR-Nitrilkautschuk ist branchentypisch für ca. –30 °C bis +100 °C geeignet — für Einsätze außerhalb dieses Bereichs vor Bestellung Rücksprache an
info@ab-industrie.de.
Einbau und Bedienung
Vor dem Setzen wird die Rohrinnenwand auf scharfe Kanten, Grate, Schmutz und Eis geprüft — alles, was den Dichtkörper beschädigen oder die Abdichtung beeinträchtigen könnte. Bei einem Hochdruck-Verschluss ist diese Prüfung besonders wichtig: Eine Rille im Rohr, die einem drucklosen Verschluss kaum etwas anhaben würde, kann bei 6 bar zu Leckage und plötzlichem Druckabfall führen.
Die richtige Größe ist die, bei der der Rohrinnendurchmesser im mittleren Drittel des angegebenen Spannbereichs liegt. Der Verschluss wird in das offene Rohrende eingeführt, mittig ausgerichtet und über die Spannmechanik fest angezogen — gemäß beiliegender Anleitung. Bei den größeren Nennweiten (DN 450 und größer) ist das Eigengewicht zu beachten — bei DN 600 sind das 19 kg.
Vor dem Druckaufbau: Formschlüssige Ausschubsicherung kontrollieren, Manometer auf Funktion prüfen, Druckabbau-Möglichkeit (Ablassventil) bereithalten, Personen aus dem Gefahrenbereich vor dem Rohrende und in der Verlängerung der Rohrachse entfernen.
Druckaufbau: Langsam und kontrolliert über regelnde Armaturen, nicht schlagartig. Druck stufenweise erhöhen, jede Stufe halten und auf Dichtheit prüfen.
Vor dem Lösen: erst entspannen
Vor dem Entfernen des Verschlusses wird der Sperrdruck vollständig abgebaut — kontrolliert über das Ablassventil, nicht durch Lösen der Spannmechanik. Bei einem 6-bar-Verschluss ist das nicht verhandelbar: Selbst geringer Restdruck kann bei den großen Nennweiten erhebliche Kräfte erzeugen. Sichtbarer Druckabbau über das Manometer ist Pflicht.
Sichtprüfung vor jedem Einsatz
Nach DGUV Information 201-022 in der jeweils gültigen Fassung ist der Verschluss vor jedem Einsatz auf sichtbare Schäden, poröse Stellen oder Risse am NBR-Dichtkörper, Korrosion an den Aluminiumtellern und intakte Spannmechanik zu prüfen. Bei sichtbaren Schäden ist der Verschluss auszusondern. Wiederkehrende Prüfungen erfolgen nach betrieblicher Festlegung im Rahmen der Gefährdungsbeurteilung — bei einem Hochdruck-Verschluss in deutlich engeren Intervallen als bei drucklosen Verschlüssen.
Hochdruck-Rohrverschluss oder Standard-Rohrverschluss?
Die Wahl entscheidet sich an der Druckanforderung — nicht am Durchmesser.
-
Hochdruck-Rohrverschluss bis 6 bar (dieser Artikel): Für tatsächliche Druckaufnahme. NBR-Dichtkörper, ölbeständig, robust. DN 200 bis DN 600.
-
Standard-Rohrverschluss aus Aluminium mit 1 Dichtring: Für drucklosen oder schwach belasteten Einsatz. NR-Naturkautschuk, leicht, günstiger. Bis 2 bar nur in kleinen Nennweiten — bei DN 300 nur noch 0,4–0,6 bar. DN 40 bis DN 900.
-
Standard-Rohrverschluss mit zwei Dichtringen: Wenn Halt im Rohr wichtig ist, aber kein echter Druck ansteht. Zwei Dichtringe verbessern Standfestigkeit, nicht Druckaufnahme.
Die Faustregel: Wer eine Druckprüfung nach DIN EN 1610 oder vergleichbar fahren will, kommt mit Standard-Rohrverschlüssen ab DN 100 nicht aus — der maximale Gegendruck der Standard-Bauart liegt unter dem Prüfdruck. Hier ist der Hochdruck-Rohrverschluss die richtige Wahl, oder eine Rohrabsperr- oder Prüfblase.
Passendes Zubehör und Alternativen
Für Druckprüfungen mit gleichzeitigem Befüllen oder Spülen sind Rohrabsperr- und Prüfblasen oft die flexiblere Lösung — sie haben einen integrierten Durchgang. Für noch höhere Drücke oder pneumatisches Aktivieren gibt es den pneumatischen Rohrendverschluss für 190–710 mm.
Alle Rohrverschlüsse im Überblick
Häufige Fragen
Was unterscheidet diesen Hochdruck-Rohrverschluss vom Standard-Rohrverschluss?
Drei Dinge: Druckklasse, Werkstoff und Bauform. Der Hochdruck-Rohrverschluss hält bis 6 bar — Standard-Rohrverschlüsse erreichen je nach Nennweite nur 0,2 bis 2 bar. Der Dichtkörper besteht aus Nitrilkautschuk (NBR) und ist damit zusätzlich ölbeständig — Standard-Verschlüsse haben Naturkautschuk (NR), der nicht ölbeständig ist. Und die Bauform ist kompakt-zylindrisch (60 mm lang) statt einer flachen Scheibe — das ermöglicht den höheren Druck-Reibschluss.
Hält der Verschluss eine Druckprüfung nach DIN EN 1610?
Ja, mit klarer Reserve. DIN EN 1610 Verfahren W (Wasser) prüft mit bis zu 500 mbar (0,5 bar) Wasserdruck am Rohrscheitel — das ist nur ein Zwölftel der Verschluss-Nennlast. Verfahren L (Luft) prüft mit bis zu 200 mbar — ebenfalls deutlich unter der Nennlast. Der Verschluss eignet sich entsprechend gut für Niederdruckprüfungen an Abwasser- und Kanalsystemen.
Warum ist die formschlüssige Sicherung bei diesem Verschluss besonders wichtig?
Wegen der Kräfte. Bei DN 300 und 6 bar wirken über 42 kN axiale Druckkraft auf den Verschluss, bei DN 600 rund 170 kN — das entspricht dem Eigengewicht eines voll beladenen LKW. Reibung allein hält das nicht. Eine formschlüssige Ausschubsicherung nach DGUV Information 201-022 ist deshalb Pflicht: Verbau im Schacht, Abstützung am Schachtbauwerk, Sperrkette oder vergleichbar. Auslegung mit Sicherheitsfaktor 1,5; Reibung darf rechnerisch nicht angesetzt werden.
Wie wähle ich die richtige Größe?
Maßgeblich ist der Innendurchmesser des Rohrs, in dem der Verschluss sitzen soll. Ideal ist die Nennweite, bei der der Rohrinnendurchmesser im mittleren Drittel des angegebenen Spannbereichs liegt. Beispiel: Bei einem 300-mm-Innendurchmesser passt DN 300 (290–310 mm) — 300 mm liegt genau in der Mitte. Bei DN 250 (244–257 mm) wäre 300 mm gar nicht abdeckbar.
Ist der Verschluss ölbeständig?
Ja, der NBR-Dichtkörper ist beständig gegen wasser- und ölhaltige Medien — Hydraulik-, Schmier- und übliche Maschinenöle. Damit ist der Verschluss anders einsetzbar als die Standard-Rohrverschlüsse mit NR-Naturkautschuk, der nicht ölbeständig ist. Bei aggressiven Medien (Säuren, Laugen, organische Lösungsmittel) liefert NBR keine Pauschalfreigabe — vor solchen Einsätzen klären, ob ein anderer Dichtwerkstoff sinnvoller ist.
Hat der Verschluss einen Durchgang für Manometer- oder Befüllanschluss?
Im Standard-Lieferumfang nein — anders als bei den drucklosen Standard-Rohrverschlüssen ist der Hochdruck-Rohrverschluss als reiner Verschluss ausgeführt. Wer einen Durchgang für Manometer-Anschluss oder Befüllung braucht, ist mit einer Rohrabsperr- oder Prüfblase oder einem pneumatischen Rohrverschluss besser bedient. Bei Bedarf an einer Sondervariante mit Durchgang Anfrage an info@ab-industrie.de.
Darf ich den Verschluss an Gasleitungen einsetzen?
Nicht bestimmungsgemäß. Für Druckprüfungen an Gasleitungen ist DVGW G 469 in der jeweils gültigen Fassung das einschlägige Regelwerk; eingesetzt werden dort spezialisierte Prüfgeräte und Gas-Absperrblasen. Der Hochdruck-Rohrverschluss ist für Wasser, Abwasser und ölhaltige Medien konzipiert.
Wie pflege ich den Verschluss?
Nach dem Einsatz wird der Verschluss mit klarem Wasser abgespült und trocken gelagert. Bei Einsatz in ölhaltigen Medien zusätzliche Reinigung mit geeignetem Reiniger. Der NBR-Dichtkörper sollte nicht dauerhaft im verspannten Zustand gelagert werden. Bei sichtbaren Rissen, porösen Stellen oder bleibender Verformung wird der Verschluss ausgesondert — bei einem 6-bar-Verschluss kein Verschleißteil-Tausch, sondern Aussonderung des kompletten Bauteils.
Liefern Sie ins Ausland?
Versand in alle EU-Länder, in die Schweiz und nach Norwegen. Andere Länder auf Anfrage.
Angaben zu Maßen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen — verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de.
