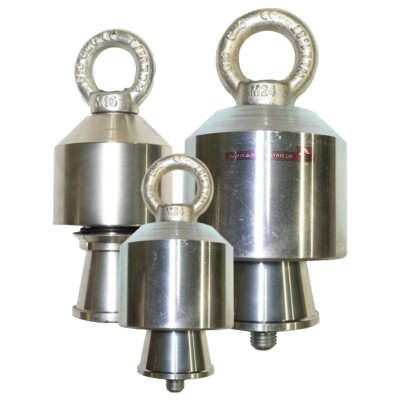

Innenziehkopf für PE-HD – kraftschlüssig, mit Schutzmantel
Der Innenziehkopf wird ins Rohrende geschoben und über eine konische Spreizmechanik verspannt. Beim Anziehen drücken sich die Spannzähne in die Rohrinnenwand. Je stärker die Zugkraft, desto fester der Halt – das ist das Prinzip einer kraftschlüssigen Verbindung. Vorne sitzt eine Zugöse für Seil, Schäkel oder Bohrgestänge.
Eingesetzt wird der Innenziehkopf überall dort, wo PE-HD-Rohre in einen vorhandenen Kanal eingezogen werden: bei der Horizontalbohrung (HDD), bei Pressbohrungen, beim Rohr-in-Rohr-Einzug, beim Inliner-Verfahren zur Rohrsanierung und beim Einsatz hinter Erdraketen oder Kabelpflügen.
Kraftschluss statt Reibschluss
Der Unterschied zum klassischen Ziehstrumpf: Der Strumpf hält über Reibung – er rutscht bei nassem oder bentonitbeladenem Rohr leicht durch. Der Innenziehkopf hält formschlüssig über die Spannzähne. Bei großen Zugkräften, langen Strecken und steigender Belastung ist das die belastbarere Lösung. Werkzeug für die Montage braucht es nicht – das konische Gewinde wird von Hand angesetzt und durch die Zugkraft selbst nachgespannt.
Schutzmantel als bündige Hülse
Der Schutzmantel ist die äußere Stahlhülse, die über die Spannzähne läuft. Sie deckt den Übergang zwischen Innenziehkopf und Rohrwand ab. Vorteil: Im Bohrkanal hängen sich keine Steine, Wurzelreste oder Wandvorsprünge in den Spannzähnen ein. Der Übergang bleibt sauber, der Bohrschlamm dringt nicht ins Rohr, der Reibungswiderstand bleibt berechenbar.
Verzinkt für den Baustelleneinsatz
Die Oberfläche ist galvanisch verzinkt. Auf der Baustelle hält das den Innenziehkopf bei wechselndem Einsatz, Bentonitkontakt und Lagerung im Container über die übliche Werkzeug-Lebensdauer korrosionsfrei. Wer den Innenziehkopf häufig verwendet, lässt ihn nach dem Zug abspritzen – mehr Pflege braucht er nicht.
15 Größen von DN 32 bis DN 355
Der Innenziehkopf ist passgenau auf die jeweilige Nennweite abgestimmt. Erhältlich in den Größen d 32, d 40, d 50, d 63, d 75, d 90, d 110, d 125, d 140, d 160, d 180, d 200, d 225, d 250, d 280, d 315 und d 355. Die Größe wird über die Variantenauswahl bestellt. Wer eine Größe braucht, die hier nicht gelistet ist (z. B. d 400), spricht uns an.
Technische Daten
| Merkmal |
Wert |
| Bauform |
Mit Schutzmantel (Flansch-Bauweise) |
| Wirkprinzip |
Konische Spreizmechanik mit Spannzähnen, kraftschlüssig |
| Material |
Stahl, galvanisch verzinkt |
| Geeignet für |
PE-HD-Rohre (auch PVC) |
| Erhältliche Größen |
d 32 bis d 355 (15 Varianten) |
| Anschluss |
Zugöse |
| Montage |
Werkzeuglos |
| Typische Einsatzbereiche |
HDD, Pressbohrung, Rohr-in-Rohr, Inliner, Kabelpflug, Erdrakete |
Achtung: Die Nennweite des Innenziehkopfes muss zum Außendurchmesser des PE-HD-Rohres passen. Ein Innenziehkopf für d 110 sitzt in einem d 110 Rohr – nicht in d 90 oder d 125. Vor der Bestellung Rohrgröße prüfen.
Innenziehkopf mit Schutzmantel oder glatte Bauform – was passt wann?
Wir führen den Innenziehkopf in zwei Bauformen. Diese hier ist die Variante mit Schutzmantel: robuste Hülse, deckt den Übergang ab, Standard für die meisten Einsätze. Wer eine Bauform sucht, deren Außendurchmesser exakt dem Rohrdurchmesser entspricht – also kein Überstand – nimmt den Innenziehkopf glatt für PE-HD. Die glatte Bauform reduziert den Reibungswiderstand bei sehr engen Bohrkanälen und beim Rohr-in-Rohr-Einzug, wo jeder Millimeter zählt.
Häufige Fragen
Wofür wird der Innenziehkopf für PE-HD verwendet?
Der Innenziehkopf für PE-HD wird verwendet, um ein PE-HD-Rohr durch einen vorhandenen Kanal zu ziehen. Typische Anwendungen sind die Horizontalbohrung (HDD), die Pressbohrung, der Rohr-in-Rohr-Einzug, das Inliner-Verfahren zur Sanierung bestehender Leitungen sowie der Einzug hinter Erdraketen und Kabelpflügen.
Wie funktioniert ein Innenziehkopf?
Der Innenziehkopf wird ins Rohrende von innen eingeschoben. Über eine konische Spreizmechanik verspannen sich Spannzähne gegen die Rohrinnenwand. Beim Ziehen erhöht sich die Klemmkraft mit der Zugbelastung – je stärker gezogen wird, desto fester sitzt der Innenziehkopf im Rohr. Vorne sitzt eine Zugöse für das Zugseil oder Bohrgestänge.
Was ist der Unterschied zwischen Innenziehkopf und Ziehstrumpf?
Der Ziehstrumpf hält über Reibung an der Rohraußenwand – einfach, schnell, aber rutschanfällig bei feuchtem oder bentonitbeladenem Rohr. Der Innenziehkopf hält kraftschlüssig über Spannzähne im Rohrinneren. Bei langen Einzugsstrecken, hohen Zugkräften und nassen Bohrkanälen ist der Innenziehkopf die belastbarere Variante.
Wozu dient der Schutzmantel beim Innenziehkopf?
Der Schutzmantel ist die äußere Stahlhülse, die den Übergang zwischen Innenziehkopf und Rohrwand abdeckt. Er verhindert, dass sich Steine, Wurzelreste oder Wandvorsprünge im Bohrkanal in den Spannzähnen verfangen, und hält Bohrschlamm aus dem Rohr fern. Wer eine Bauform ohne Überstand braucht, wählt die glatte Ausführung.
Welche Größe brauche ich?
Die Nennweite des Innenziehkopfes muss exakt zum Außendurchmesser des PE-HD-Rohres passen. Ein d-110-Innenziehkopf gehört in ein d-110-Rohr. Verfügbar sind die Größen d 32, d 40, d 50, d 63, d 75, d 90, d 110, d 125, d 140, d 160, d 180, d 200, d 225, d 250, d 280, d 315 und d 355. Die Größe wird über die Variantenauswahl gewählt.
Ist der Innenziehkopf wiederverwendbar?
Ja. Der Innenziehkopf für PE-HD ist nach dem Zug zerstörungsfrei vom Rohr lösbar und für mehrere Einsätze ausgelegt. Nach dem Einsatz wird er abgespritzt; die verzinkte Oberfläche schützt ihn dauerhaft vor Korrosion.
Liefern Sie ins Ausland?
Wir liefern in die gesamte EU und in die Schweiz. Andere Länder auf Anfrage.
