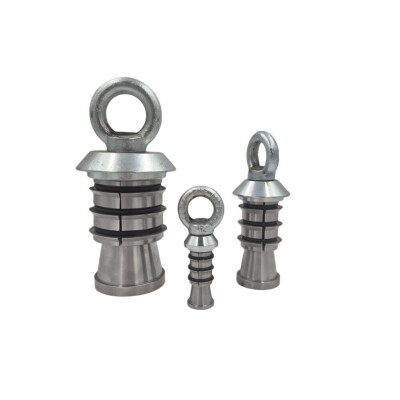

Innenziehkopf glatt für PE-HD – bündig zum Rohrdurchmesser
Der Innenziehkopf glatt wird ins Rohrende geschoben und über eine konische Spreizmechanik verspannt. Beim Anziehen drücken sich die Spannzähne in die Rohrinnenwand. Je stärker die Zugkraft, desto fester der Halt – das ist das Prinzip einer kraftschlüssigen Verbindung. Vorne sitzt eine Zugöse für Seil, Schäkel oder Bohrgestänge.
Der Unterschied zur Variante mit Schutzmantel: Bei der glatten Bauform entspricht der Außendurchmesser des Innenziehkopfes exakt dem Rohraußendurchmesser. Es gibt keinen Überstand, keinen Flansch, keine vorstehenden Kanten. Eingesetzt wird der Innenziehkopf glatt überall dort, wo dieser fehlende Überstand zählt: bei Horizontalbohrungen (HDD), Pressbohrungen, Rohr-in-Rohr-Einzügen und Inliner-Sanierungen mit engem Bohrkanal.
Bündig statt mit Hülse
Bei der Schutzmantel-Variante deckt eine außen liegende Stahlhülse den Übergang zwischen Innenziehkopf und Rohrwand ab. Diese Hülse steht über den Rohrdurchmesser hinaus. Im weiten Bohrkanal ist das kein Problem; im engen Bohrkanal kostet jeder Millimeter Reibung und damit Zugkraft. Die glatte Bauform verzichtet auf die Hülse: Der Übergang läuft glatt im Rohr, der Außendurchmesser bleibt unverändert. Das reduziert den Reibungswiderstand auf der gesamten Einzugsstrecke und senkt das Risiko, dass sich der Übergang an Wandvorsprüngen oder Ringspalten verfängt.
Kraftschluss über Spannzähne
Das Halteprinzip ist identisch mit der Schutzmantel-Variante: Spannzähne im Inneren des Ziehkopfes drücken sich beim Anziehen gegen die Rohrinnenwand. Die Verbindung ist formschlüssig, nicht reibungsbasiert wie beim Ziehstrumpf. Werkzeug für die Montage braucht es nicht – das konische Gewinde wird von Hand angesetzt, die Zugkraft selbst spannt nach.
Verzinkt für den Baustelleneinsatz
Die Oberfläche ist galvanisch verzinkt. Auf der Baustelle hält das den Innenziehkopf bei wechselndem Einsatz, Bentonitkontakt und Lagerung im Container über die übliche Werkzeug-Lebensdauer korrosionsfrei. Wer den Innenziehkopf häufig verwendet, lässt ihn nach dem Zug abspritzen – mehr Pflege braucht er nicht.
15 Größen von DN 32 bis DN 315
Der Innenziehkopf glatt ist passgenau auf die jeweilige Nennweite abgestimmt. Erhältlich in den Größen d 32, d 40, d 50, d 63, d 75, d 90, d 110, d 125, d 140, d 160, d 180, d 200, d 225, d 250, d 280 und d 315. Die Größe wird über die Variantenauswahl bestellt. Wer eine Größe braucht, die hier nicht gelistet ist (z. B. d 355 oder d 400), spricht uns an.
Technische Daten
| Merkmal |
Wert |
| Bauform |
Glatt, ohne Schutzmantel |
| Außendurchmesser |
Bündig zum Rohraußendurchmesser, kein Überstand |
| Wirkprinzip |
Konische Spreizmechanik mit Spannzähnen, kraftschlüssig |
| Material |
Stahl, galvanisch verzinkt |
| Geeignet für |
PE-HD-Rohre (auch PVC) |
| Erhältliche Größen |
d 32 bis d 315 (15 Varianten) |
| Anschluss |
Zugöse |
| Montage |
Werkzeuglos |
| Typische Einsatzbereiche |
HDD, Pressbohrung, Rohr-in-Rohr, Inliner mit engem Bohrkanal |
Achtung: Die Nennweite des Innenziehkopfes muss zum Außendurchmesser des PE-HD-Rohres passen. Ein Innenziehkopf für d 110 sitzt in einem d 110 Rohr – nicht in d 90 oder d 125. Vor der Bestellung Rohrgröße prüfen.
Innenziehkopf glatt oder mit Schutzmantel – was passt wann?
Wir führen den Innenziehkopf in zwei Bauformen. Diese hier ist die glatte Variante: bündig zum Rohrdurchmesser, ohne Überstand, für Einsätze, in denen jeder Millimeter Reibung zählt – etwa beim Rohr-in-Rohr-Einzug in eine bestehende Altleitung oder bei eng aufgeweiteten Bohrkanälen. Wer die robustere Standard-Bauform mit abgedecktem Übergang sucht – etwa für offenere Bohrkanäle, in denen Steine, Wurzelreste oder Wandvorsprünge eine Rolle spielen – nimmt den Innenziehkopf für PE-HD mit Schutzmantel. Wirkprinzip, Material und Montage sind bei beiden Bauformen identisch – der Unterschied liegt allein im Außenprofil.
Häufige Fragen
Was ist der Vorteil der glatten Bauform gegenüber der Variante mit Schutzmantel?
Bei der glatten Bauform entspricht der Außendurchmesser des Innenziehkopfes exakt dem Rohraußendurchmesser – es gibt keinen Überstand. Im engen Bohrkanal reduziert das den Reibungswiderstand auf der gesamten Einzugsstrecke. Die Variante mit Schutzmantel hat eine außen liegende Stahlhülse, die den Übergang zwischen Innenziehkopf und Rohrwand abdeckt – robuster bei Steinen und Wandvorsprüngen, aber mit Überstand.
Wann wähle ich den glatten, wann den mit Schutzmantel?
Den glatten Innenziehkopf nehmen Sie, wenn der Bohrkanal eng ist und die Reibung gering bleiben muss – typisch beim Rohr-in-Rohr-Einzug in eine bestehende Altleitung oder bei knapp aufgeweiteten Horizontalbohrungen. Den Innenziehkopf mit Schutzmantel nehmen Sie, wenn der Bohrkanal offener ist und der Übergang vor Steinen, Wurzelresten oder Wandvorsprüngen geschützt sein soll.
Wie funktioniert der Innenziehkopf glatt?
Der Innenziehkopf glatt wird ins Rohrende von innen eingeschoben. Über eine konische Spreizmechanik verspannen sich Spannzähne gegen die Rohrinnenwand. Beim Ziehen erhöht sich die Klemmkraft mit der Zugbelastung – je stärker gezogen wird, desto fester sitzt der Innenziehkopf im Rohr. Vorne sitzt eine Zugöse für das Zugseil oder Bohrgestänge. Das Wirkprinzip ist identisch mit der Schutzmantel-Variante.
Welche Größe brauche ich?
Die Nennweite des Innenziehkopfes muss exakt zum Außendurchmesser des PE-HD-Rohres passen. Ein d-110-Innenziehkopf gehört in ein d-110-Rohr. Verfügbar sind die Größen d 32, d 40, d 50, d 63, d 75, d 90, d 110, d 125, d 140, d 160, d 180, d 200, d 225, d 250, d 280 und d 315. Größere Nennweiten (d 355, d 400) auf Anfrage.
Ist der Innenziehkopf wiederverwendbar?
Ja. Der Innenziehkopf glatt ist nach dem Zug zerstörungsfrei vom Rohr lösbar und für mehrere Einsätze ausgelegt. Nach dem Einsatz wird er abgespritzt; die verzinkte Oberfläche schützt ihn dauerhaft vor Korrosion.
Kann ich den glatten Innenziehkopf auch für Inliner-Sanierung verwenden?
Ja. Beim Inliner-Verfahren wird ein neues PE-HD-Rohr in eine bestehende Altrohrleitung eingezogen. Hier ist der Ringspalt zwischen Neu- und Altrohr meist eng – der Innenziehkopf glatt mit bündigem Außendurchmesser hängt sich nicht an Stoßkanten oder Versprüngen der Altleitung auf.
Liefern Sie ins Ausland?
Wir liefern in die gesamte EU und in die Schweiz. Andere Länder auf Anfrage.
