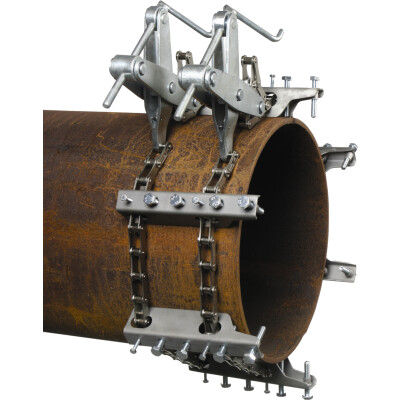

Rohrzentrierkette kompakte Ausführung 5–60 Zoll, Stahl
Die Rohrzentrierkette in kompakter Ausführung ist ein Ausrichtwerkzeug für den Rohrleitungsbau – eine Eigenmarke von AB Industrie Service. Sie spannt zwei Rohrenden mit einer Spannkraft von 2.500 kg vor dem Schweißen so zueinander, dass die Schweißnaht passgenau vorbereitet werden kann.
Der Spannbereich beginnt bei 5 Zoll und reicht bis 60 Zoll – das entspricht 127 bis 1.524 mm Außendurchmesser. Damit deckt diese Variante einen größeren Bereich ab als die anderen Rohrzentrierketten, die erst bei 8 Zoll (leichtere Ausführung) oder 12 Zoll (mittelschwere Ausführung) beginnen. Wandstärken bis 12,7 mm sind möglich.
Wofür die kompakte Ausführung gemacht ist
Die kompakte Ausführung ist die richtige Wahl, wenn Rohre kleineren Durchmessers ab 5 Zoll geschweißt werden – ein Bereich, den die größeren Rohrzentrierketten nicht abdecken. Mit ihrem schlanken Aufbau und dem geringen Eigengewicht (6,1 kg in der kleinsten Größe) lässt sie sich auch unter beengten Bedingungen einsetzen.
Wer mit größeren Rohrdurchmessern ab 8 Zoll arbeitet, fährt mit der Rohrzentrierkette Einzelkette in leichterer Ausführung oder der Rohrzentrierkette Doppelkette in leichterer Ausführung oft günstiger.
Typische Anwendungen:
- Rohr an Rohr
- Rohr an Rohrbogen
- Rohr an T-Stück
- Rohr an Flansch
Einzel- oder Doppelkette zur Auswahl
Die Rohrzentrierkette ist in zwei Ausführungen verfügbar:
-
Einzelkette: Spannt mit einer Kettenreihe – ausreichend für die meisten Standard-Anwendungen, leichter und günstiger.
-
Doppelkette: Spannt mit zwei parallelen Kettenreihen, was den Anpressdruck breiter über den Rohrumfang verteilt – sinnvoll bei größeren Rohrdurchmessern oder wenn die Spannkraft auf eine breitere Fläche aufliegen soll.
Die Variante wird über die Auswahl „Ausführung" bestellt. Beide Varianten decken denselben Spannbereich von 5 bis 60 Zoll ab.
Aufbau und Funktion
Die Kette wird um beide Rohrenden gelegt und über das Spannschloss angezogen. Die Spannhebel (Jackbars) liegen über die gesamte Kettenlänge verteilt und drücken die Rohrenden gegeneinander – gleichmäßig und in einer Achse. Die Spannkraft beträgt 2.500 kg. Kantenversatz lässt sich durch Anpassen der einzelnen Hebel ausgleichen.
Anzahl der Spannhebel pro Größe: zwischen 4 (Spannbereich 5–12") und 15 (Spannbereich 5–60"). Genaue Werte siehe Größentabelle.
Materialhinweis Stahl-Variante
Die Spannhebel sind aus Edelstahl gefertigt. Die Kette selbst und das Spannschloss sind aus Carbon-Stahl – ausreichend für unlegierte und niedriglegierte Rohre. Für Edelstahl-Rohre, bei denen jeder Eisenkontakt vermieden werden muss (Lebensmittel, Pharma, Edelstahl-Anlagenbau), ist diese Variante nicht geeignet. In dem Fall kommt die Rohrzentrierkette kompakte Ausführung in Edelstahl zum Einsatz – komplett aus Edelstahl gefertigt, mit ausschließlichem Edelstahl-Kontakt zum Rohr.
Achtung: Schweißarbeiten dürfen nur durch ausgebildetes oder zertifiziertes Personal und unter Berücksichtigung der einschlägigen Sicherheitsvorschriften durchgeführt werden. Erforderliche persönliche Schutzausrüstung: Schweißerschutzkleidung, Schweißerschutzhelm oder -schild mit geeigneten Schutzgläsern, Schutzhandschuhe, gegebenenfalls Atemschutz nach Gefährdungsbeurteilung.
Empfehlungen für Zubehör
Beim Schweißen mit Kantenversatz hilft das Spalteisen – es wird unter die Brücken eingetrieben und gleicht die Höhe zwischen den Rohrenden aus. Für die Wurzellage beim WIG-Schweißen ist Formiergas Pflicht: passende Systeme finden Sie in der Kategorie Formieren.
Technische Daten
| Merkmal |
Wert |
| Bauart |
Rohrzentrierkette, kompakte Ausführung, Stahl |
| Spannbereich |
5–60 Zoll (127–1.524 mm) |
| Spannkraft |
2.500 kg |
| Max. Wandstärke |
12,7 mm |
| Ausführungen |
Einzelkette / Doppelkette |
| Material Spannhebel |
Edelstahl |
| Material Kette und Spannschloss |
Carbon-Stahl |
| Anpassung |
Verlängerbar oder kürzbar durch Hinzufügen/Entfernen von Kettengliedern und Spannhebeln |
| Lieferumfang |
Rohrzentrierkette in gewählter Ausführung und Größe, mit Spannschloss |
Größen- und Gewichtstabelle
Die Anzahl der Spannhebel ist bei Einzel- und Doppelkette identisch – die Doppelkette ist durch die zweite Kettenreihe rund 1–3 kg schwerer.
| Spannbereich |
Anzahl Spannhebel |
Gewicht Einzelkette |
Gewicht Doppelkette |
| 5–12" |
4 |
6,1 kg |
7,0 kg |
| 5–16" |
4 |
6,5 kg |
7,4 kg |
| 5–20" |
5 |
7,4 kg |
8,6 kg |
| 5–24" |
6 |
8,2 kg |
9,5 kg |
| 5–36" |
9 |
10,9 kg |
12,9 kg |
| 5–42" |
11 |
12,4 kg |
14,8 kg |
| 5–48" |
13 |
14,1 kg |
17,0 kg |
| 5–54" |
14 |
15,2 kg |
18,4 kg |
| 5–60" |
15 |
16,2 kg |
19,6 kg |
Häufige Fragen
Was unterscheidet die kompakte Ausführung von der leichteren oder mittelschweren?
Die kompakte Ausführung deckt einen anderen Spannbereich ab: Sie beginnt bei 5 Zoll, während die leichtere Ausführung erst bei 8 Zoll und die mittelschwere bei 12 Zoll startet. Damit ist sie die richtige Wahl für kleinere Rohrdurchmesser. Außerdem ist die kompakte Ausführung schlanker gebaut und leichter im Eigengewicht. Die Wandstärke bis 12,7 mm entspricht der leichteren Ausführung; für dickere Wände ab 13 mm wird die mittelschwere Ausführung gebraucht.
Wann lohnt sich die Doppelkette gegenüber der Einzelkette?
Die Doppelkette verteilt den Anpressdruck über zwei parallele Kettenreihen und damit über eine breitere Fläche am Rohr. Sinnvoll ist sie bei größeren Rohrdurchmessern, bei denen eine einzelne Kettenreihe punktuell zu hoch belastet würde. Bei Standard-Anwendungen reicht die Einzelkette in den meisten Fällen aus.
Welche Wandstärken kann die Rohrzentrierkette ausgleichen?
Die kompakte Ausführung ist für Wandstärken bis 12,7 mm ausgelegt. Bei dickeren Wänden – ab etwa 13 mm – ist die Rohrzentrierkette in mittelschwerer Ausführung (bis 20 mm Wandstärke) die richtige Wahl.
Was bedeutet die Spannkraft von 2.500 kg in der Praxis?
Die Spannkraft von 2.500 kg ist die Kraft, mit der die Rohrenden über das Spannschloss gegeneinander gedrückt werden. Sie reicht aus, um Rohre bis 12,7 mm Wandstärke zuverlässig in Position zu halten – auch bei Spannungen aus Eigengewicht oder leichten Schwingungen während des Heftens.
Lässt sich die Kette an verschiedene Rohrgrößen anpassen?
Ja. Die Rohrzentrierkette ist modular aufgebaut. Durch Hinzufügen oder Entfernen einzelner Kettenglieder und Spannhebel lässt sich die Kette an die jeweilige Rohrdimension anpassen. Eine Kette mit Spannbereich 5–24" lässt sich also problemlos auch auf 5–20" verkürzen oder mit zusätzlichen Gliedern auf 5–36" verlängern.
Warum beginnt der Spannbereich erst bei 5 Zoll?
Die Rohrzentrierkette in kompakter Ausführung ist für Rohre ab 5 Zoll (rund 127 mm) konstruiert. Das ist der Bereich, in dem eine Kettenspannung mit 2.500 kg sinnvoll ist – bei kleineren Rohren reichen leichtere Spannlösungen wie Schnellspanner aus.
Welche Schweißverbindungen lassen sich vorbereiten?
Die Rohrzentrierkette eignet sich für Rohr-zu-Rohr, Rohr-zu-Bogen, Rohr-zu-T-Stück und Rohr-zu-Flansch. Bei allen vier Varianten werden die beiden Bauteile so zueinander positioniert, dass die Schweißnaht spaltgleich ausgerichtet ist.
Eignet sich die Stahl-Variante für Edelstahl-Rohre?
Nein. Bei der Stahl-Variante kommt die Carbon-Stahl-Kette in Kontakt mit dem Rohr. Bei Edelstahl-Rohren würden mikroskopische Eisenpartikel auf der Rohroberfläche zurückbleiben und langfristig zu Lochfraß-Korrosion führen. Für Edelstahl-Rohre wird die kompakte Ausführung in Edelstahl gebraucht – komplett aus Edelstahl, ausschließlicher Edelstahl-Kontakt zum Rohr.
Ist das Spannschloss im Lieferumfang enthalten?
Ja. Jede Rohrzentrierkette wird mit dem passenden Spannschloss geliefert. Die Kette ist sofort einsatzbereit – es muss kein Spannschloss separat bestellt werden.
Liefern Sie auch ins Ausland?
Versand in alle EU-Länder, in die Schweiz und nach Norwegen. Andere Länder auf Anfrage.
Angaben zu Maßen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen — verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de.
