Was ist die Rohrspannzange RHS-Serie?

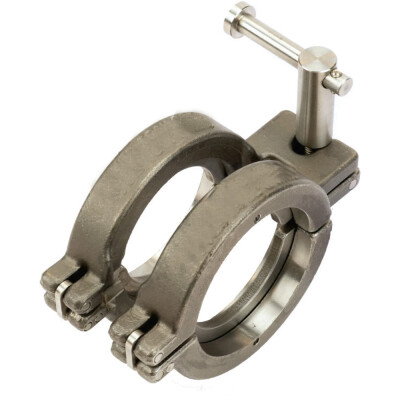

Die Rohrspannzange RHS-Serie ist ein Spannwerkzeug für das Heftschweißen von Rohren — sie hält zwei Rohrenden ausgerichtet zueinander, während der Schweißer die Heftpunkte setzt. Vier Grundgeräte decken den Außendurchmesser-Bereich von 10 bis 114 mm ab. Über austauschbare Einsätze passt jedes Grundgerät an unterschiedliche Rohrgrößen innerhalb seines Spannbereichs.
Die Spannzange ist ein klassisches Baustellen- und Werkstatt-Werkzeug für Stahlrohre, dünnwandige Edelstahlrohre und Sanitärinstallationen. Im Pipelinebau ergänzt sie die Rohraußenzentrierung im unteren DN-Bereich; im Anlagenbau und in der Werkstattfertigung ist sie für Heft- und Tack-Schweißungen ein eigenständiges Werkzeug.
Modulare Bauweise — Grundgerät und Einsatz
Die RHS-Serie ist zweiteilig aufgebaut: ein Grundgerät bringt die Spannmechanik mit, der zugehörige Einsatz ist auf den genauen Rohrdurchmesser abgestimmt. Wer mehrere Rohrgrößen schweißt, kauft das Grundgerät einmal und ergänzt nur die passenden Einsätze.
Achtung — Grundgerät immer mitbestellen: Die Einsätze funktionieren nicht ohne das passende Grundgerät. Wer die RHS-Serie zum ersten Mal anschafft, braucht beides — ein Grundgerät (RHS-1, RHS-2, RHS-3 oder RHS-4) plus mindestens einen Einsatz für den konkreten Rohrdurchmesser. Nur wer das Grundgerät bereits besitzt, bestellt einzelne Einsätze nach.
Vier Grundgeräte im Überblick
| Modell |
Spannbereich |
Gewicht |
Abmessungen |
| RHS-1 |
10 – 33 mm |
0,715 kg |
115 × 70 × 70 mm |
| RHS-2 |
34 – 60 mm |
1,020 kg |
140 × 90 × 65 mm |
| RHS-3 |
61 – 89 mm |
1,370 kg |
150 × 120 × 65 mm |
| RHS-4 |
89 – 114 mm |
1,685 kg |
170 × 150 × 65 mm |
Lieferumfang Grundgerät: Spannzange ohne Einsatz. Der passende Einsatz wird gemäß Rohrdurchmesser separat dazu bestellt.
Verfügbare Einsätze pro Modell
Die Einsätze sind nicht modellübergreifend kompatibel — ein RHS-1-Einsatz passt nur in das RHS-1-Grundgerät, ein RHS-2-Einsatz nur in RHS-2 und so weiter. Die folgende Tabelle zeigt die zugehörigen Einsatz-Größen pro Grundgerät:
| Grundgerät |
Spannbereich |
Verfügbare Einsätze (mm) |
| RHS-1 |
10 – 33 mm |
10,0 · 12,0 · 15,0 · 16,0 · 17,2 · 19,0 · 20,0 · 21,3 · 22,0 · 25,0 · 26,9 · 28,0 · 30,0 · 32,0 · 40,0 |
| RHS-2 |
34 – 60 mm |
38,0 · 42,4 · 44,5 · 48,3 · 51,0 · 54,0 |
| RHS-3 |
61 – 89 mm |
63,5 · 76,1 · 84,0 |
| RHS-4 |
89 – 114 mm |
101,6 · 104,0 |
Die Farbgebung zeigt die Zugehörigkeit — jeder Block fasst ein Grundgerät und seine Einsätze zusammen. Einsätze sind nur innerhalb desselben Blocks miteinander kombinierbar.
Hinweis: Die Einsatz-Größen orientieren sich an gängigen Rohraußendurchmessern — z. B. 26,9 mm (DN 20 Stahlrohr ¾″), 33,7 mm (DN 25 / 1″), 48,3 mm (DN 40 / 1½″), 60,3 mm (DN 50 / 2″) usw.
Funktion und Einsatz auf der Baustelle
360°-Zugang zum Rohr
Die Spannzange greift das Rohr von außen, lässt aber den vollen Umfang frei zugänglich. Der Schweißer kann rund ums Rohr heften, ohne die Zange umzusetzen — bei sauberen 4-Punkt-Heftungen wie auch bei dichteren Heft-Mustern.
Schnelles Ansetzen
Die RHS-Serie ist auf zügiges Arbeiten ausgelegt: aufsetzen, spannen, heften, lösen. Bei wiederkehrenden Stoßstellen pro Schicht zahlt sich das aus — gegenüber improvisierten Lösungen mit Schraubzwingen oder Magnethaltern.
Stahlausführung mit austauschbaren Verschleißteilen
Die Grundgeräte sind aus Stahl gefertigt und auf wiederholte Nutzung ausgelegt. Die Einsätze sind Verschleißteile — bei intensivem Einsatz lassen sie sich einzeln nachbestellen, das Grundgerät bleibt im Sortiment.
Wann RHS, wann Rohraußenzentrierung?
Die RHS-Spannzange deckt den unteren Bereich bis 114 mm Außendurchmesser ab — also Rohre bis ungefähr DN 100. Für Rohre mit größerem Durchmesser oder dickerer Wandstärke ist die mechanische Rohraußenzentrierung das passendere Werkzeug — sie greift den Rohrumfang als Doppelring und bringt die Mantelflächen über Druckschrauben oder Spindel in Position. Für sehr große Rohre und schwere Stähle ist die hydraulische Bauform mit Hydraulikzylinder Standard.
Zur mechanischen Rohraußenzentrierung
Für deutlich größere Rohre (DN 300 aufwärts) ist die hydraulische Rohraußenzentrierung die passende Wahl.
Passendes Zubehör auf der Schweißbaustelle
Beim Schweißen kommen weitere Werkzeuge dazu. Den Luftspalt zwischen den Rohrstirnflächen stellt das Spalteisen ein — gehört bei jeder Stumpfschweißung dazu:
Zum Spalteisen
Schweißerschutz und Wetterschutz auf der Baustelle: Schweißhelme decken Sichtschutz und UV-Schutz ab, Baustellenschirme schaffen einen Arbeitsplatz, an dem Wind und Regen die Schweißnaht nicht stören:
Zu den Schweißhelmen
Zu den Baustellenschirmen
Weiteres Schweißbaustellen-Zubehör
Schutz vor Wind, Regen und Funkenflug bietet zusätzlich der Schweißerschirm Pipeliner Ø 2,5 m. Zum Reinigen der Schweißkanten zwischen den Lagen sind Pipeline-Rundbürsten OSBORN Standard. Bei dickwandigen Stählen kommen Wärmematten für Rohr zum Vorwärmen und kontrollierten Abkühlen dazu, und der Elektrodentrockner hält basisch umhüllte Stabelektroden auf Verarbeitungstemperatur.
Häufige Fragen
Welches Modell brauche ich für meinen Rohrdurchmesser?
Ausschlaggebend ist der Außendurchmesser des Rohrs. RHS-1 deckt 10 bis 33 mm ab, RHS-2 die 34 bis 60 mm, RHS-3 die 61 bis 89 mm, RHS-4 die 89 bis 114 mm. Liegt das Rohr im Überschneidungsbereich (bei 89 mm passt sowohl RHS-3 als auch RHS-4): die nächstkleinere Bauform ist meist handlicher, die nächstgrößere bietet mehr Reserve.
Brauche ich das Grundgerät, oder reichen die Einsätze?
Für die erste Anschaffung wird beides gebraucht — ein Grundgerät plus mindestens ein Einsatz. Die Einsätze allein funktionieren nicht; sie werden in das passende Grundgerät eingesetzt und übernehmen den Kontakt zum Rohr. Wer das Grundgerät schon besitzt, bestellt einzelne Einsätze nach.
Sind die Einsätze modellübergreifend kompatibel?
Nein. Ein Einsatz für RHS-1 passt nur in das RHS-1-Grundgerät, ein RHS-2-Einsatz nur in RHS-2 und so weiter. Die Einsätze haben unterschiedliche Aufnahmen, die zur jeweiligen Größe des Grundgeräts passen.
Wie viele Einsätze brauche ich?
Das hängt von den Rohrgrößen ab, die geschweißt werden. Wer nur eine Standardgröße schweißt, kommt mit einem Einsatz aus. Wer mehrere Durchmesser bearbeitet, baut sich nach und nach den passenden Satz auf. Die Einsätze lassen sich in wenigen Sekunden wechseln, daher lohnt sich die Investition in mehrere Größen, wenn das Sortiment regelmäßig variiert.
Wofür ist die Rohrspannzange geeignet — und wofür nicht?
Geeignet für: Heftschweißungen an Stahlrohren, dünnwandigen Edelstahlrohren, Sanitärinstallationen und Anlagenrohrleitungen bis 114 mm Außendurchmesser. Nicht geeignet für: vollständige Stoßnähte an Großrohren — dafür ist eine Rohraußenzentrierung das passende Werkzeug, weil sie über den vollen Rohrumfang radial spannt und auch die Wurzellage trägt. Die RHS-Spannzange ist auf Heften und Tack-Schweißen optimiert, nicht auf das vollständige Halten während der gesamten Schweißung.
Sind die Spannzangen für Edelstahlrohre geeignet?
Die Standard-Ausführung ist aus Stahl. Bei direktem Kontakt mit Edelstahl bleibt Eisen am Rohr, was später zu Lochfraß führen kann. Wer regelmäßig Edelstahl schweißt, sollte das Werkzeug vor dem Einsatz gründlich reinigen oder Edelstahl-Ausführungen anfragen. Eine Mail an info@ab-industrie.de mit Rohrdurchmesser und Wandstärke genügt.
Sind Sondergrößen außerhalb der gelisteten Einsätze möglich?
Teilweise ja. Wer einen Einsatz für eine Sondergröße braucht — z. B. eine zollbasierte Rohrgröße, die nicht in der Standardliste steht — schreibt eine Anfrage mit Rohrdurchmesser und Modell (RHS-1 bis RHS-4) per E-Mail. Sondergrößen werden projektbezogen geprüft.
Lassen sich Einsätze einzeln nachbestellen?
Ja. Jeder Einsatz ist als Einzelartikel im Shop wählbar — ohne erneute Anschaffung des Grundgeräts. Wer das Grundgerät bereits besitzt, wählt im Shop direkt den passenden Einsatz; der Versand erfolgt einzeln.
