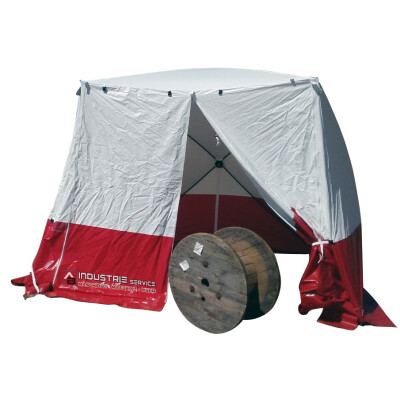

Ruck-Zuck-Steilwandzelt RZ-H14 – das kleine Steilwandzelt für Schaltkasten und Punktarbeit
Wenn Sie ein kleines, leichtes Wetterschutz-Zelt suchen, unter dem eine Person an einem Schaltkasten, einer Anschlussstelle oder einem kompakten Werkstück arbeitet, ist das RZ-H14 die richtige Größe: 1,40 × 1,40 m Grundfläche, 1,50 m Firsthöhe, 9 kg Gewicht. Aufbau in wenigen Sekunden durch eine Person, Tragetasche im Lieferumfang — ein Schnellaufbau-Zelt im klassischen Pop-Up-Format.
Die Steilwandbauweise stellt die Plane senkrecht — bis zur Dachkante haben Sie volle nutzbare Höhe und Bewegungsfreiheit am Rand. Wer schon mal unter einem Spitzdach an einem Schaltkasten gearbeitet hat, kennt das Problem: Die schräge Dachfläche zwingt Sie weiter zur Mitte, gerade dort, wo Sie eigentlich nah an der Wand stehen wollen. Das Steilwandzelt löst das.
Bei einem 1,40 × 1,40 m Footprint und 1,50 m Höhe arbeiten Sie meist im Sitzen oder Knien — das RZ-H14 ist kein Stehzelt. Wer stehen will, greift zum nächstgrößeren Ruck-Zuck-Steilwandzelt RZ-H18 mit 2,00 m Innenhöhe.
Konstruktion: Gerüst und Plane fest verbunden
Das Gestänge besteht aus Fiberglas und ist fest mit dem Gewebe verbunden — Gerüst und Plane sind eine Einheit, die nicht zerlegt wird. Der Vorteil im Baustellen-Alltag: kein Teileverlust, keine Verbindungsstücke, die im Gras liegen bleiben. Das Zelt geht so wieder in die Tasche, wie es rauskommt. Die Verbindungspunkte des Gestänges sind aus Aluminium gefertigt — robuster als reine Kunststoffknoten und langlebiger im Dauereinsatz.
Die Plane ist beidseitig PVC-beschichtet und nach DIN 4102 als schwer entflammbar (Klasse B1) eingestuft. Die rote Spritzschutzschürze umläuft das Zelt am Boden — sie schützt vor Spritzwasser von unten und macht das Zelt im Straßen- und Tiefbau zusätzlich sichtbar. Die Ecken sind verstärkt, damit der Stoff dort, wo er beim Aufstellen die meiste Belastung sieht, nicht aufgibt. Die Giebelseiten sind geteilt und mit Rückhalter ausgeführt — der Eingang lässt sich öffnen, ohne die Plane lose hängen zu lassen.
Typische Einsätze für die kleine Größe
-
Schaltkasten-Arbeiten: Wetterschutz über kleinen Verteilerkästen, Anschlusskästen, Übergabepunkten
-
Punktarbeiten im Außenbereich: einzelne Schweißnähte, Lötpunkte, Kabelmuffen
-
Vermessung und Messpunkte: Wetterschutz für empfindliche Messgeräte am Einsatzort
-
Servicearbeiten: mobiler Wetterschutz für eine Person, schnell auf- und abgebaut
-
Notabsicherung: kurzfristiger Witterungsschutz, wenn ein Werkstück im Freien stehen bleiben muss
Tipp: Bei 9 kg Gewicht und kompakter Größe passt das RZ-H14 in jedes Servicefahrzeug — auch in den PKW. Wer mehrere Einsatzorte am Tag anfährt, hat damit den Wetterschutz immer dabei, ohne den Laderaum zu blockieren.
Achtung: Pop-Up-Zelte sind kein Sturmzelt. Bei aufkommendem Wind ab Windstärke 6 wird das Zelt mit Heringen und Abspannseilen gesichert oder abgebaut. Für längeren Stand bei wechselndem Wetter ist die Abspannung Pflicht.
Optionen gegen Aufpreis
-
Rot/weiße Warnstreifen oder Reflexionsstreifen: für Tiefbau- und Straßenbau-Einsätze, in denen die Sichtbarkeit gegenüber Verkehr und anderen Gewerken zählt — Reflexionsstreifen zusätzlich für Dämmerung und Nachteinsatz
-
Digitaldruck: Firmenlogo und Corporate Design auf der Plane — als rollende Visitenkarte auf der Baustelle
-
Heringe und Abspannleinen: für längeren Stand und sichere Verankerung im Boden
-
Alternative Stofffarbe: Standardfarbe ist Weiß, andere Farben auf Anfrage
-
Fenster und Lüftungsöffnungen: auf Anfrage als Sonderausführung möglich
Bei konkretem Bedarf zu Optionen oder Sonderausführungen: info@ab-industrie.de.
Technische Daten
| Merkmal |
Wert |
| Außenmaße (L × B × H) |
1.400 × 1.400 × 1.500 mm |
| Bauform |
Steilwandzelt (Kubusform) |
| Gewicht |
9 kg |
| Verpackungsmaß |
110 × 30 × 30 cm |
| Gestänge |
Fiberglas mit Aluminium-Gelenkplatten, fest mit Gewebe verbunden |
| Plane |
beidseitig PVC-beschichtet, weiß |
| Spritzschutzschürze |
rot, umlaufend, mit Eckverstärkungen |
| Giebelseiten |
geteilt, mit Rückhalter |
| Brandschutz |
DIN 4102 B1 (schwer entflammbar) |
| Aufbau |
durch eine Person in wenigen Sekunden |
| Lieferumfang |
Zelt, Tragetasche |
| Optional |
Warn- oder Reflexionsstreifen, Digitaldruck, Heringe und Abspannleinen, alternative Stofffarbe, Fenster, Lüftungsöffnungen |
Übersicht: alle Ruck-Zuck-Zelte im Vergleich
Damit Sie das passende Modell für Ihren Einsatz finden, hier eine Übersicht über das gesamte Ruck-Zuck-Sortiment — sortiert nach Bauform.
| Modell |
Bauform |
Maße L × B × H |
Gewicht |
| RZ-S18 |
Spitzzelt |
1,80 × 1,70 × 1,65 m |
9,0 kg |
| RZ-S25 |
Spitzzelt |
2,50 × 2,00 × 1,90 m |
13,5 kg |
| RZ-S30 |
Spitzzelt |
3,00 × 2,00 × 1,90 m |
16,0 kg |
|
RZ-H14 DIESES PRODUKT
|
Steilwandzelt |
1,40 × 1,40 × 1,50 m |
9,0 kg |
| RZ-H18 |
Steilwandzelt |
1,80 × 1,80 × 2,00 m |
13,5 kg |
| RZ-H21 |
Steilwandzelt |
2,10 × 2,10 × 2,00 m |
15,0 kg |
| RZ-H25K |
Steilwandzelt (Sondermaß) |
1,80 × 2,50 × 2,00 m |
16,0 kg |
| RZ-H25 |
Steilwandzelt |
2,50 × 2,50 × 2,00 m |
18,5 kg |
| RZ-H30 |
Steilwandzelt |
3,00 × 3,00 × 2,15 m |
25,0 kg |
| RZ-H35 |
Steilwandzelt |
3,50 × 3,50 × 2,15 m |
34,0 kg |
Hinweis: Steilwandzelt oder Spitzzelt? Steilwandzelte bieten mehr nutzbare Höhe an den Wänden, was beim Arbeiten am Rand des Zeltes Platz schafft. Spitzzelte werfen Regen und Schnee besser ab — die Last rutscht vom geneigten Dach. Faustregel: bei beengter Höhensituation und stehender Tätigkeit am Rand das Steilwandzelt, bei Schneelast und Regen das Spitzzelt.
Wenn das RZ-H14 nicht passt — verwandte Sortimente
Reicht das kleine Format nicht aus, weil Sie mehr Bewegungsfreiheit, eine größere Grundfläche oder eine Stehhöhe brauchen, lohnt sich der Blick auf die größeren Modelle in der Übersichtstabelle oder in die Nachbar-Sortimente. Die Kombo-G-Zelte kombinieren Schweiß- und Arbeitszelt in einem Aufbau und sind für längeren Stand auf der Baustelle ausgelegt; die Arbeits- und Montagezelte stellen die Auswahl an festeren Konstruktionen jenseits des Schnellaufbau-Formats vor.
Alle Ruck-Zuck-Zelte ansehen
Zu den Kombo-G-Zelten
Übersicht Arbeits- und Montagezelte
Häufige Fragen
Kann ich im RZ-H14 stehen?
Nein. Bei 1,50 m Innenhöhe arbeiten Sie sitzend oder kniend. Wer ein Stehzelt braucht, nimmt mindestens das RZ-H18 mit 2,00 m Innenhöhe — oder eines der größeren Modelle.
Wofür ist die kleine Größe besonders geeignet?
Für Punktarbeiten an Schaltkästen, Anschlusspunkten und einzelnen Werkstücken — überall dort, wo eine Person knapp und gezielt unter Wetterschutz arbeiten muss. Das kompakte Verpackungsmaß von 110 × 30 × 30 cm passt in jedes Servicefahrzeug, auch in den PKW-Kofferraum.
Ist das Zelt wasserdicht?
Die Plane ist beidseitig PVC-beschichtet und hält Regen ab. Die geteilten Giebelseiten mit Rückhalter sorgen für eine saubere Abdichtung an den Stirnseiten. Bei Dauerregen empfehlen wir, die Abspannung straff zu halten, damit kein Wasser in Falten steht.
Was bedeutet „schwer entflammbar B1"?
Die Plane ist nach DIN 4102 in der Brandschutzklasse B1 eingestuft — sie entzündet sich bei Funkenflug oder kurzer Flammeneinwirkung nicht selbstständig. Das ist relevant für Einsätze in der Nähe von Schweiß- oder Trennarbeiten. Wichtig: B1 bedeutet nicht „feuerfest". Schweißarbeiten unmittelbar im Zelt sollten nur mit zusätzlichen Schutzmaßnahmen (Schweißerschutzdecke, ausreichender Abstand) erfolgen.
Wie funktioniert der Schnellaufbau bei 9 kg Gewicht?
Eine Person reicht aus. Sie nehmen das Zelt aus der Tasche, entfalten es, und das Fiberglas-Gerüst spannt sich durch seine Eigenform selbstständig in Position. Eckverstärkungen einrasten, fertig. Beim Abbau falten Sie das Zelt zurück in die Tasche. Es gibt keine losen Stangen, keine Verbindungsstücke, kein Werkzeug. Bei 9 kg ist das Tragen mühelos.
Welches Zubehör ist sinnvoll?
Für längeren Stand: Heringe und Abspannleinen. Für gewerbliche Nutzung mit Außenwirkung: Digitaldruck mit Firmenlogo und rot/weiße Warn- oder Reflexionsstreifen für die Sichtbarkeit auf Verkehrsflächen. Bei Untergründen, in die kein Hering geht — Asphalt, Beton, festgefahrener Schotter — empfehlen wir Beschwerung über Sandsäcke an den Eckpunkten.
Angaben zu Maßen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen — verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de.
Überarbeitet: 05/2026
