Diese Seite bündelt acht Schlüsseleinsätze und Schieberschlüssel als Ergänzung zum Schieberschlüssel-Set Art. 203500. Drei konische Schieberschlüssel (vierkant), vier zusätzliche Sechskant-Einsätze und ein Dreikant-Einsatz — alles Anschlussformen, die das Standard-Set nicht abdeckt.

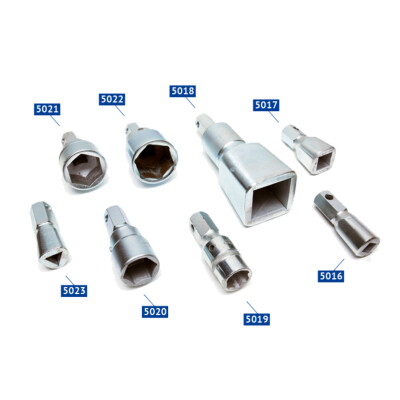

Acht Varianten im Überblick
| Variante |
Beschreibung |
| 5016 |
Hausanschluss 14 mm vierkant konisch |
| 5017 |
Schieberschlüssel 23 × 23 mm vierkant konisch |
| 5018 |
Schieberschlüssel 50 × 50 mm vierkant konisch |
| 5019 |
Schlüsseleinsatz Sechskant 24 mm |
| 5020 |
Schlüsseleinsatz Sechskant 32 mm |
| 5021 |
Schlüsseleinsatz Sechskant 41 mm |
| 5022 |
Schlüsseleinsatz Sechskant 46 mm |
| 5023 |
Schlüsseleinsatz Dreikant 13 mm |
Konische Schieberschlüssel (Varianten 5016, 5017, 5018)
Drei vierkant konische Schieberschlüssel in unterschiedlichen Maßen: 14 mm Hausanschluss, 23 × 23 mm und 50 × 50 mm. Sie ergänzen den im Set enthaltenen 32 × 32 × 80 mm konischen Schieberschlüssel um kleinere und größere Anschlussmaße.
Sechskant-Einsätze in größeren Maßen (Varianten 5019, 5020, 5021, 5022)
Vier Sechskant-Schlüsseleinsätze in 24, 32, 41 und 46 mm. Das Standard-Set Art. 203500 enthält Sechskant 27, 30 und 36 mm — diese Varianten erweitern das Spektrum nach unten (24 mm) und nach oben (32, 41, 46 mm).
Dreikant-Einsatz 13 mm (Variante 5023)
Schlüsseleinsatz für Dreikant-Anschlüsse mit 13 mm Schlüsselweite. Das Standard-Set deckt nur Vierkant- und Sechskant-Anschlüsse ab — Dreikant-Schieber sind über das Set nicht zu betätigen, sondern nur über diesen Einsatz.
Technische Daten
| Merkmal |
Wert |
| Anzahl Varianten |
8 |
| Zugehöriges Set |
Art. 203500 |
| Konische Schieberschlüssel |
14 mm Hausanschluss; 23 × 23 mm; 50 × 50 mm (alle vierkant konisch) |
| Sechskant-Einsätze |
24 mm, 32 mm, 41 mm, 46 mm |
| Dreikant-Einsatz |
13 mm |
| Schlüsselweiten-Kompatibilität |
24 mm (Drehkreuz und Verlängerung des Sets Art. 203500) |
| Betriebsart |
Handbetrieb |
Manueller Betrieb — kein Maschinenantrieb
Die Schlüsseleinsätze sind für den Handbetrieb mit Drehkreuz ausgelegt. An Maschinenantrieben wirken Kräfte, für die diese Bauformen nicht konstruiert sind.
Gefahr: Konische Schieberschlüssel und Schlüsseleinsätze nicht an Schieber-Drehmaschinen einsetzen. Bei maschineller Belastung kann es zu Brüchen am Werkzeug, am Schieber oder zu Verletzungen kommen. Für maschinellen Betrieb sind anders ausgelegte Sets erforderlich.
Häufige Fragen
Passen diese Varianten zum Schieberschlüssel-Set Art. 203500?
Ja. Alle acht Varianten arbeiten mit der 24er-Schlüsselweite des Drehkreuzes und der Verlängerung aus dem Set.
Was ist der Unterschied zwischen den drei konischen Schieberschlüsseln?
Variante 5016 ist ein Hausanschluss-Schlüssel mit 14 mm Maß. Variante 5017 ist 23 × 23 mm, Variante 5018 ist 50 × 50 mm. Alle drei sind vierkant konisch und ergänzen den im Set enthaltenen 32 × 32 × 80 mm konischen Schieberschlüssel um andere Größen.
Welche Sechskant-Größen sind im Standard-Set enthalten — und welche kommen hier dazu?
Das Standard-Set enthält Sechskant 27, 30 und 36 mm. Über diese Seite verfügbar: 24, 32, 41 und 46 mm. Die zusätzlichen Größen sind oft bei Hausanschlüssen, Industrie-Schiebern und Spezial-Armaturen anzutreffen.
Wofür ist der Dreikant-Einsatz 13 mm?
Dreikant-Anschlüsse kommen vor allem bei älteren oder bestimmten Spezial-Schiebern vor. Wenn Ihr Schieber eine dreieckige Anschlussform hat, braucht es diesen Einsatz — Vier- oder Sechskant-Einsätze passen nicht.
Welche Größen außerhalb des Sets gibt es noch?
Über diese Seite hinaus sind weitere Anschlussformen verfügbar: Sechskant 19, 22, 50, 55 und 75 mm sowie zusätzliche Vierkant- und PE-Ventil-Einsätze. Eine Übersicht finden Sie in der Kategorie Schieberschlüssel.
Liefern Sie ins Ausland?
Lieferung innerhalb Deutschlands, Österreichs und der Schweiz. Lieferungen in andere EU-/EWR-Staaten sind auf Anfrage möglich; bitte sprechen Sie uns an.
