Das Schieberschlüssel-Set ist ein 16-teiliges Werkzeugset zum manuellen Betätigen von Gas- und Wasserschiebern. Es deckt Innenvierkant, Sechskant und einen konischen Vierkant ab. Werkzeugkasten 900 × 150 × 110 mm, pulverbeschichtet. Ausgelegt für den Handbetrieb.
Wofür das Set gemacht ist
Wer bei Gas- oder Wasserversorgern auf der Straße arbeitet, trifft auf unterschiedliche Schieber-Anschlussformen — mal Innenvierkant 22 mm, mal Sechskant 30 mm. Ein Set mit den gängigen Größen erspart die Suche nach dem passenden Einzelschlüssel.
Das Set deckt diese Standardgrößen in einem Werkzeugkasten ab: 900 × 150 × 110 mm, pulverbeschichtet, tragbar.
Lieferumfang
Das Set enthält 16 Positionen — den Werkzeugkasten, das Drehkreuz mit Verlängerung, einen Straßenkappenheber, drei Federstecker-Sicherungen sowie zehn Schlüsseleinsätze in den gängigen Anschlussformen.
| Position |
Beschreibung |
| Werkzeugkasten |
900 × 150 × 110 mm, pulverbeschichtet, tragbar |
| Drehkreuz |
24er Schlüsselweite, für Verlängerung und Schieberschlüssel |
| Verlängerung |
ca. 75 cm, 1 Stück |
| Straßenkappenheber |
lange Standardausführung |
| Federstecker-Sicherungen |
3 Stück, ersetzen die früheren Sicherungsbolzen |
| Einsatz Innenvierkant 14 mm |
1 Stück |
| Einsatz Innenvierkant 17 mm |
1 Stück |
| Einsatz Innenvierkant 19 mm |
1 Stück |
| Einsatz Innenvierkant 22 mm |
1 Stück |
| Einsatz Innenvierkant 24 mm |
1 Stück |
| Einsatz Sechskant 27 mm |
1 Stück |
| Einsatz Sechskant 30 mm |
1 Stück |
| Einsatz Sechskant 36 mm |
1 Stück |
| Schieberschlüssel vierkant konisch |
32 × 32 × 80 mm, lange Ausführung |

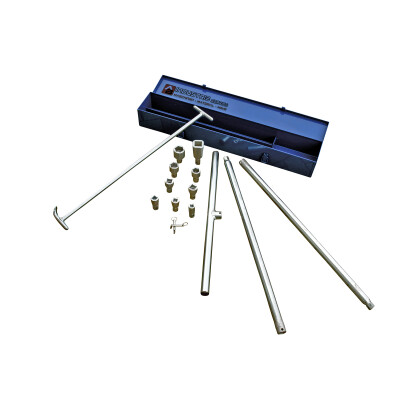

Achtung: Die abgebildeten Bilder zeigen teils optionales Zubehör, das nicht im Lieferumfang enthalten ist. Maßgeblich ist die Lieferumfang-Tabelle oben.
Optionales Zubehör — gegen Aufpreis
Über das Standard-Set hinaus ist eine Reihe weiterer Anschlussformen, Sondermaße und Reparatur-Artikel verfügbar — separat zu bestellen, einzelne Übersicht:
| Kategorie |
Beispiele |
| Konische Schieberschlüssel |
23 × 23, 50 × 50 mm |
| Sechskant-Einsätze zusätzlich |
19, 22, 24, 32, 38, 41, 46, 50, 55, 75 mm |
| Vierkant-Einsätze zusätzlich |
12, 30 × 30, 35 × 35, 55 × 55 mm |
| Dreikant |
13 mm |
| PE-Ventil-Einsätze |
Standard und Negativform 60 mm |
| Verlängerungen, Adapter |
500 mm, Drehkreuzverlängerung 2-tlg., Sonderadapter |
| Hausanschluss |
14 mm vierkant konisch |
| Straßenkappenheber kurz |
Deckelhaken, kurze Ausführung |
| Reparatur-Artikel |
defekten Schlüsseleinsatz an Verlängerung neu einschweißen, Sicherungsstift mit Kunststoffbügel |
Die vollständige Liste mit Einzel-Artikelnummern finden Sie in unserer Kategorie Schieberschlüssel.
Reparatur statt Neukauf
Schlüsseleinsätze und andere Set-Bestandteile lassen sich einzeln nachbestellen, passgenau zum Set Art. 203500. Wenn ein Teil verschlissen oder beschädigt ist, muss nicht das ganze Set ersetzt werden.
Bei Verlängerungen mit defektem Schlüsseleinsatz gibt es einen eigenen Reparatur-Artikel: Der alte Einsatz wird entfernt und ein neuer eingeschweißt.
Zu den Einzelteilen des Sets
Technische Daten
| Merkmal |
Wert |
| Anzahl Teile |
16-teilig |
| Werkzeugkasten |
900 × 150 × 110 mm, pulverbeschichtet, tragbar |
| Drehkreuz |
24er Schlüsselweite |
| Verlängerung |
ca. 75 cm |
| Schieberschlüssel konisch |
32 × 32 × 80 mm, vierkant, lange Ausführung |
| Anschlussformen Schlüsseleinsätze |
Innenvierkant 14, 17, 19, 22, 24 mm; Sechskant 27, 30, 36 mm |
| Betriebsart |
Handbetrieb |
| Einsatzbereich |
Schieberbetätigung Gas- und Wasserversorgung |
Manueller Betrieb — kein Maschinenantrieb
Das Set ist für den Handbetrieb mit dem mitgelieferten Drehkreuz ausgelegt. An Maschinenantrieben wirken deutlich höhere Kräfte — dafür ist das Set nicht konstruiert.
Gefahr: Nicht an Schieber-Drehmaschinen oder anderen Maschinenantrieben einsetzen. Bei maschineller Belastung kann es zu Brüchen am Werkzeug, am Schieber oder zu Verletzungen kommen. Für maschinellen Betrieb sind anders ausgelegte Sets erforderlich.
Häufige Fragen
Welche Anschlussformen deckt das Schieberschlüssel-Set ab?
Das Set deckt Innenvierkant 14, 17, 19, 22 und 24 mm sowie Sechskant 27, 30 und 36 mm ab. Dazu kommt der konische Vierkant-Schlüssel 32 × 32 × 80 mm. Damit sind die häufigsten Schieber-Anschlüsse bei Gas- und Wasserversorgern in Deutschland abgedeckt.
Kann ich Einzelteile aus dem Set nachbestellen, wenn etwas kaputt ist?
Ja. Sämtliche Einzelteile des Sets Art. 203500 können einzeln nachbestellt werden — Werkzeugkasten, Drehkreuz, Verlängerung, jeder Schlüsseleinsatz, Federstecker-Sicherungen. Der entsprechende Artikel steht im Shop bereit.
Kann das Set an einer Schieber-Drehmaschine eingesetzt werden?
Nein. Das Schieberschlüssel-Set ist für den manuellen Betrieb ausgelegt. An Maschinenantrieben wirken deutlich höhere Kräfte, für die das Set nicht konstruiert ist. Für maschinellen Betrieb sind anders ausgelegte Sets erforderlich.
Sind Sondergrößen oder Sonderformen lieferbar?
Sonderanfertigungen sind grundsätzlich möglich, lohnen sich aber als Einzelstück selten. Stückzahl, Härtung und Maße bestimmen den Preis spürbar. Empfehlung: Erst prüfen, ob das Standard-Sortiment im Shop oder eine Kombination aus den Zubehör-Artikeln passt — die größten Sechskante gehen bis 75 mm, die größten Vierkante bis 55 × 55 mm. Wenn nichts passt, fragen Sie uns mit Maß und Mengen-Vorstellung an.
Wofür werden die Federstecker-Sicherungen gebraucht?
Die Federstecker-Sicherungen halten den Schlüsseleinsatz auf der Verlängerung. Sie ersetzen die früheren Sicherungsbolzen. Drei Stück gehören zum Lieferumfang, einzelne lassen sich nachbestellen.
Liefern Sie das Set ins Ausland?
Lieferung innerhalb Deutschlands, Österreichs und der Schweiz. Lieferungen in andere EU-/EWR-Staaten sind auf Anfrage möglich; bitte sprechen Sie uns an.
