Ritmo Elektra Light – das Leichtgewicht für Heizwendelmuffen bis Ø 125/160 mm
Das Ritmo Elektra Light ist ein polyvalentes Heizwendel-Muffenschweißgerät (Elektrofusion) für Schweißmuffen aus PE-HD, PP und PP-R. Mit 7 kg Gewicht und Schultertasche das mobilste Gerät der Elektra-Linie von Ritmo.
Schweißbereich Ø 20 – 125/160 mm. Schweißausgangsspannung 8 – 48 V. Damit deckt das Elektra Light alle gängigen Hochdruck-Heizwendelmuffen ab – im Gas-, Trinkwasser-, Abwasserdruck- und Sprinklerleitungsbau.
Polyvalent heißt: kein Hersteller-Diktat. Solange die Muffe mit 8 bis 48 V arbeitet und einen ISO-13950-Barcode trägt, wird sie geschweißt. Welcher Fabrikant draufsteht, ist dem Gerät egal.
Was ist im Lieferumfang enthalten?
- 1 × Schweißgerät Ritmo Elektra Light (Lagerware: 230-V-Version)
- 1 × Universal-Adapter 90° Ø 4,0 / 4,7 mm
- 1 × Laser-Barcode-Scanner (ISO 13950)
- 1 × Trevira-Schultertasche
- 1 × manueller Rohrschaber
Eine 110-V-Version ist auf Bestellung erhältlich – sinnvoll für Einsätze mit Baustromnetz auf 110 V oder mit Trenntrafo. Die 230-V-Version ist Lagerware.
Optional bestellbar: Adapterkabel DB9M-USB zum Auslesen der Schweißprotokolle an PC oder USB-Stick. Die Ritmo-Transfer-Software ist nur nötig, wenn Sie das BIN-Format auswerten wollen – für PDF reicht der Adapter.
Welches Elektra-Modell passt zu welchem Einsatz?
Eine Übersicht der gesamten Ritmo-Muffenschweißgerät-Linie – damit Sie auf einen Blick sehen, welches Modell zu Ihrem Durchmesserbereich, Ihrem Anwendungsbereich und den von Ihnen verwendeten Muffen passt:
Achtung: Das passende Gerät erkennen Sie an der Schweißspannung der Muffe – nicht am Rohrdurchmesser. Hochdruck-Heizwendelmuffen aus PE/PP/PP-R (z. B. FRIATEC, +GF+, Plasson, Uponor) arbeiten mit 8 – 48 V und werden mit der Elektra-Linie geschweißt. Niederdruck-Hausentwässerung in HDPE (Geberit, Coes, Akatherm/Aliaxis, Wavin) arbeitet mit anderer Schweißlogik und erfordert Mustang 160 V2 oder Universal 315 V1. Beide Welten lassen sich nicht mit demselben Gerät bedienen – im Zweifel vor dem Kauf die Schweißspannung im Datenblatt der Muffe prüfen.
| Modell |
Schweißspannung |
Durchmesser |
Einsatz |
Beispiel-Muffen |
Datenexport |
| Elektra Light (dieses Gerät)
|
8 – 48 V |
Ø 20 – 125/160 mm |
Hochdruck PE/PP/PP-R |
z. B. FRIATEC, +GF+, Plasson, Uponor |
PDF/BIN (optional) |

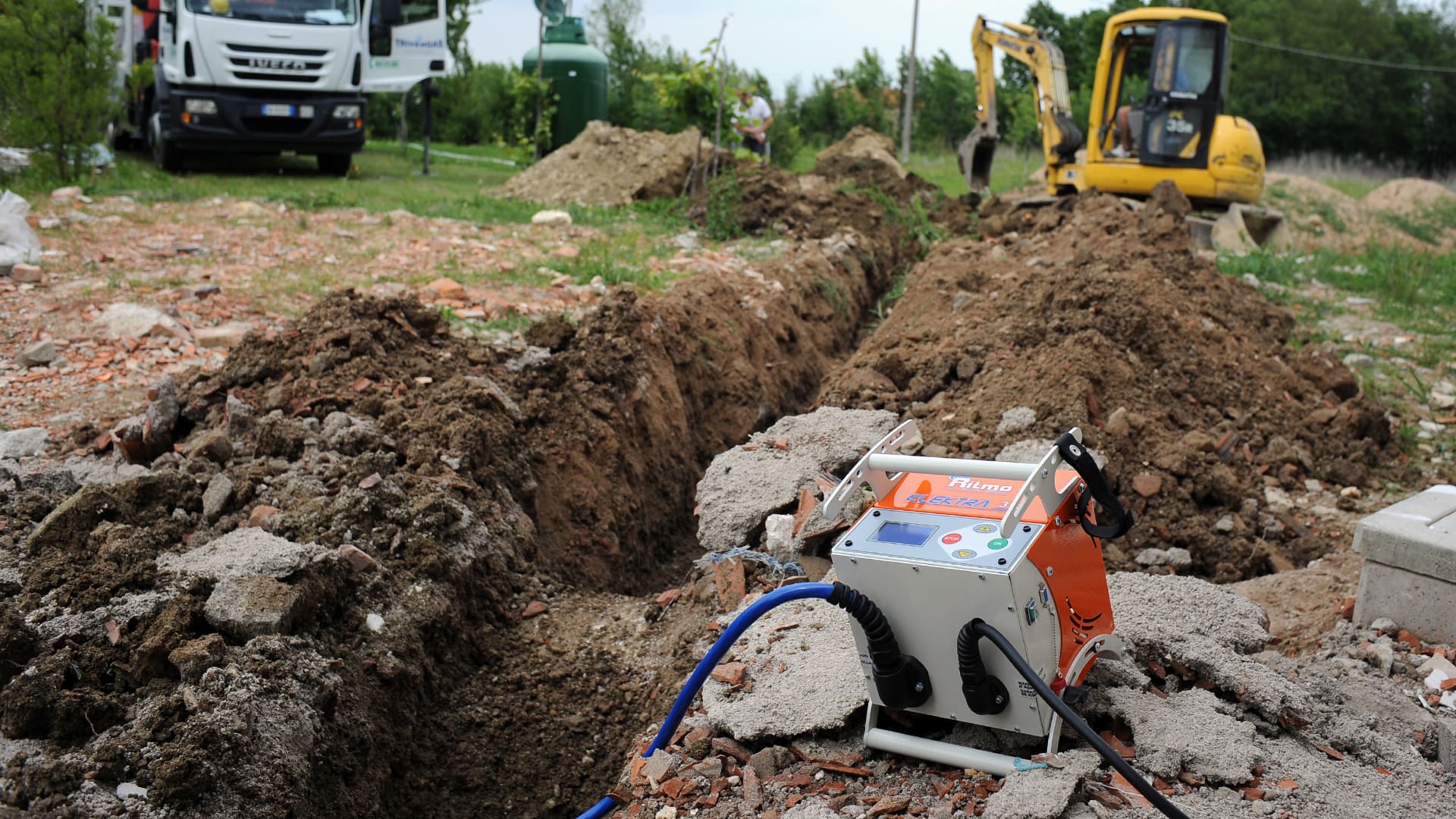

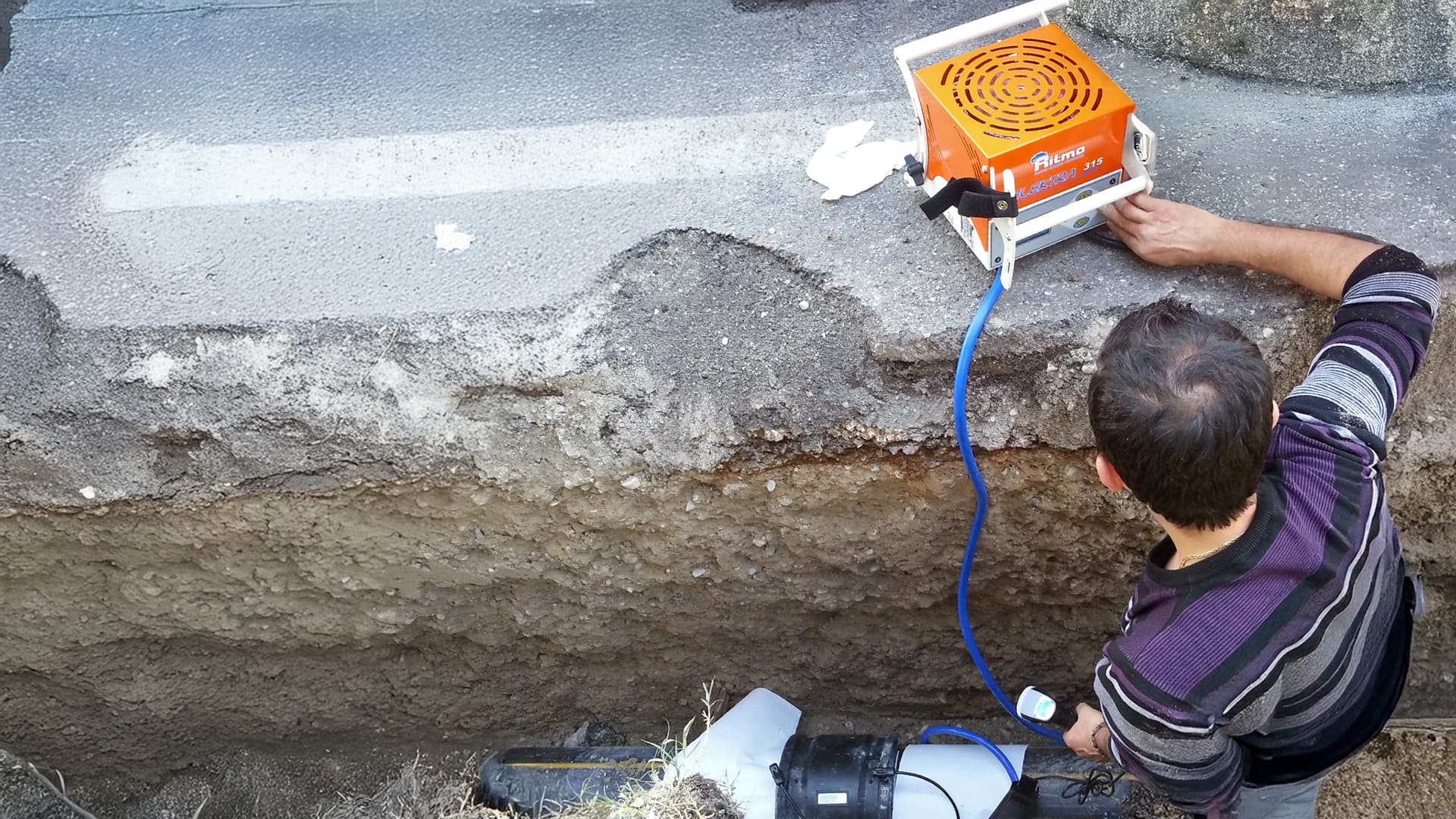

| Elektra 315 |
8 – 48 V |
Ø 20 – 315 mm |
Hochdruck PE/PP/PP-R |
z. B. FRIATEC, +GF+, Plasson, Uponor |
PDF/BIN, ISO 12176-4 |
| Elektra S V1 |
8 – 48 V |
Ø 20 – 200 mm (230 V) |
Hochdruck PE/PP/PP-R, mobil |
z. B. FRIATEC, +GF+, Plasson, Uponor |
PDF/BIN, ISO 12176-3/-4 |

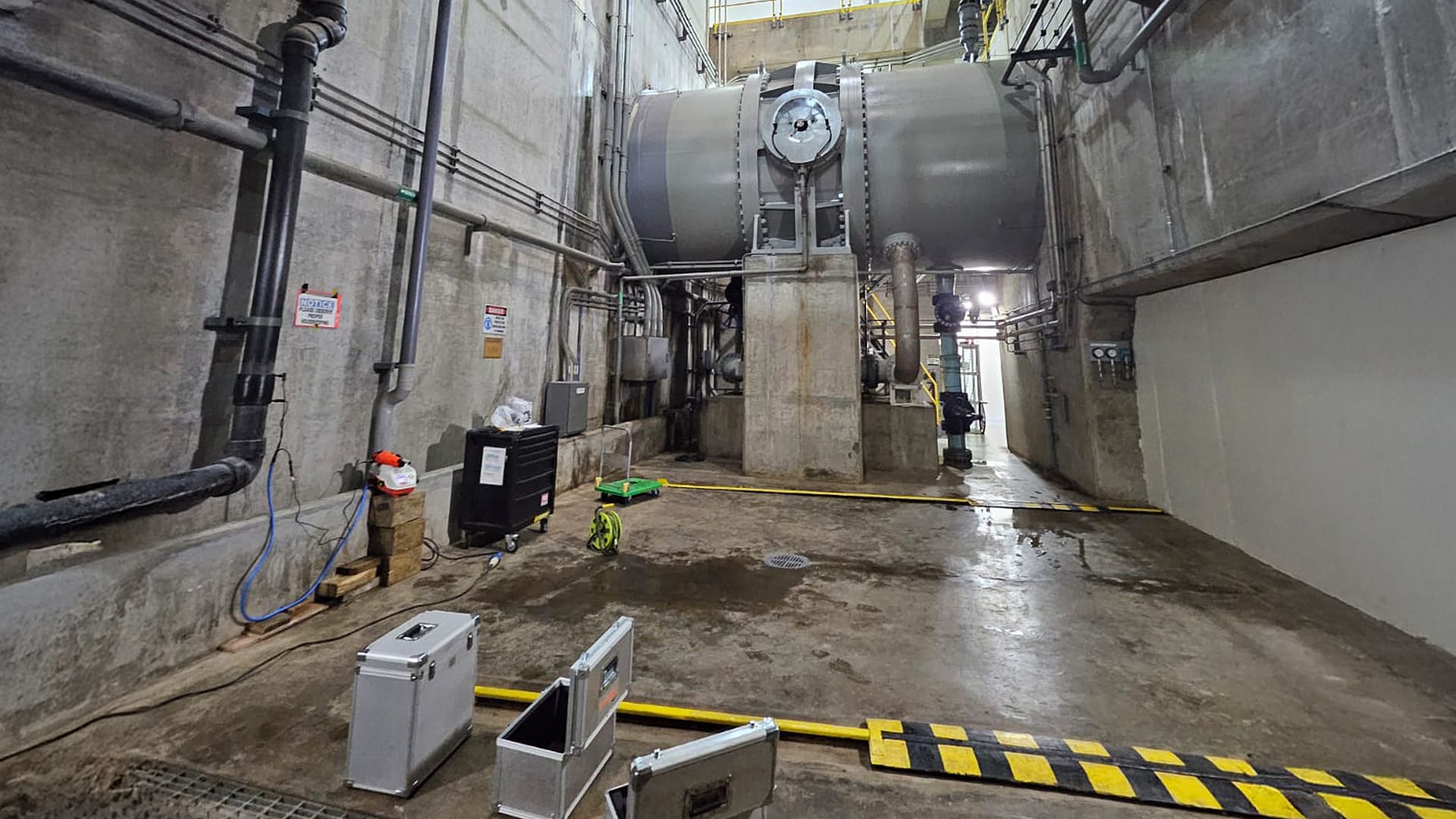

| Elektra M V1 |
8 – 48 V |
Ø 20 – 315 mm (230 V) |
Hochdruck PE/PP/PP-R, Compliance |
z. B. FRIATEC, +GF+, Plasson, Uponor |
PDF/BIN, ISO 12176-3/-4, GPS |

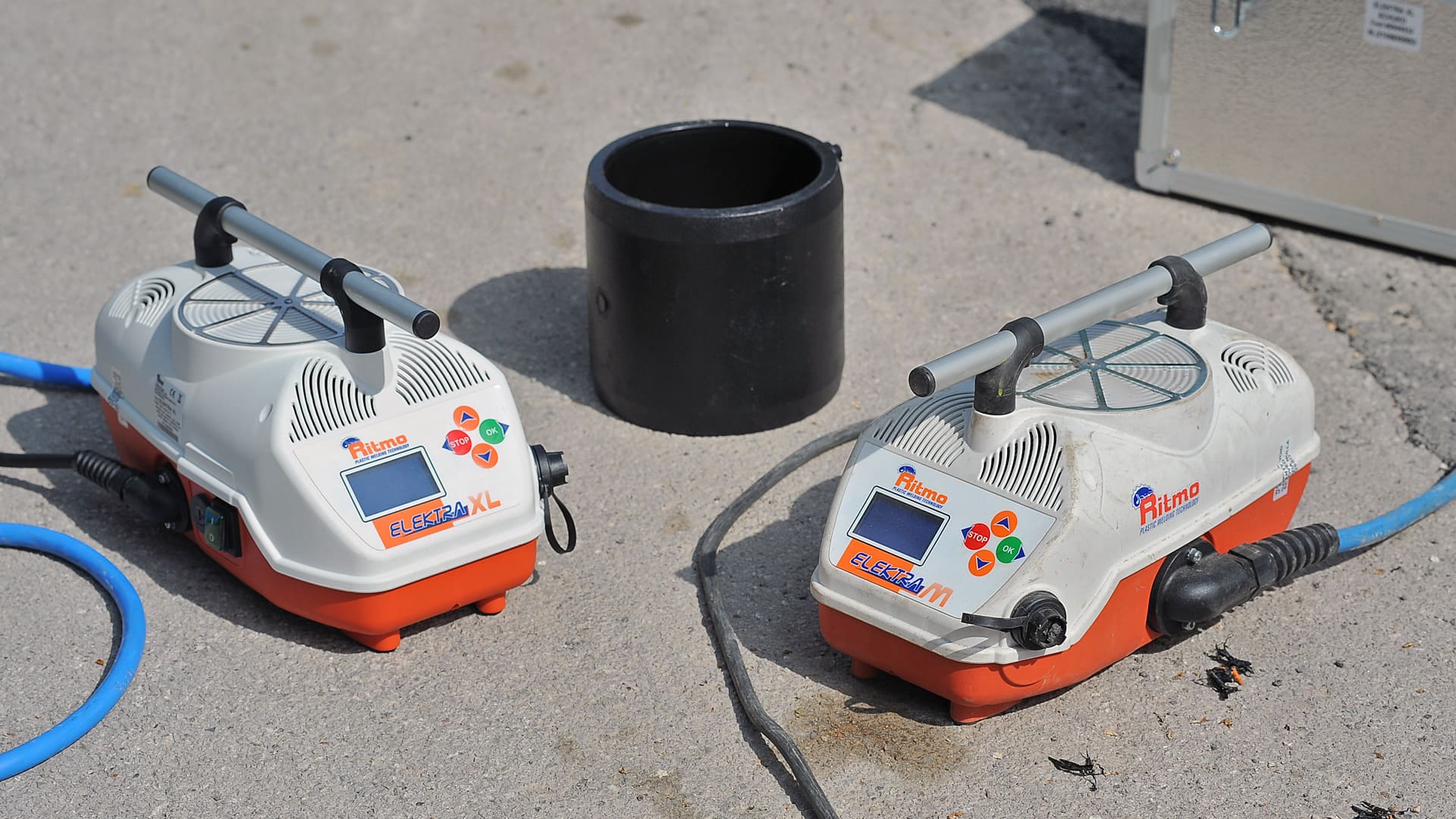

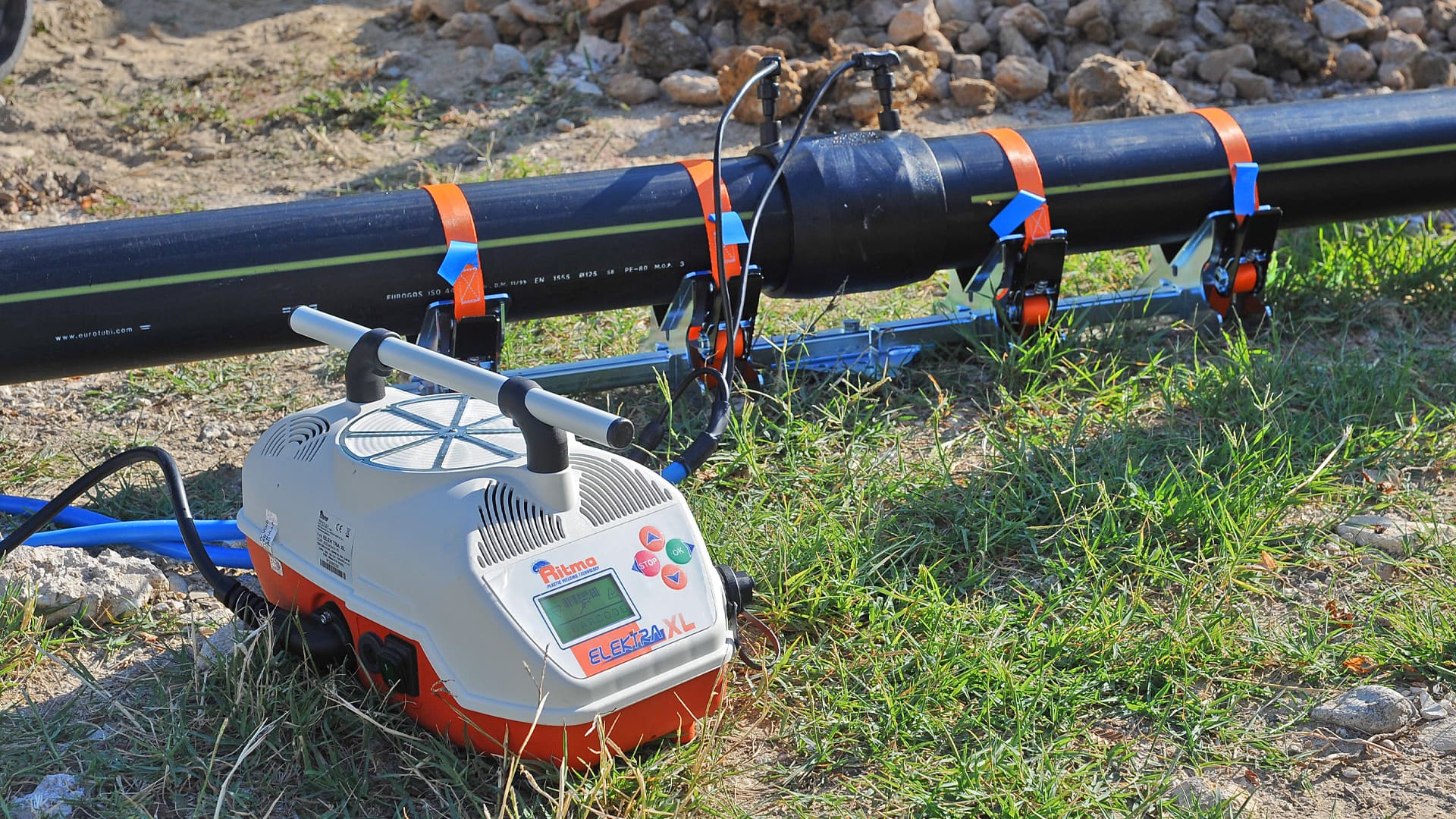

| Elektra XL V1 |
8 – 80 V |
Ø 20 – 1.600 mm |
Hochdruck, Großrohr |
z. B. FRIATEC, +GF+, Plasson, Uponor |
PDF/BIN, ISO 12176-3/-4, GPS |

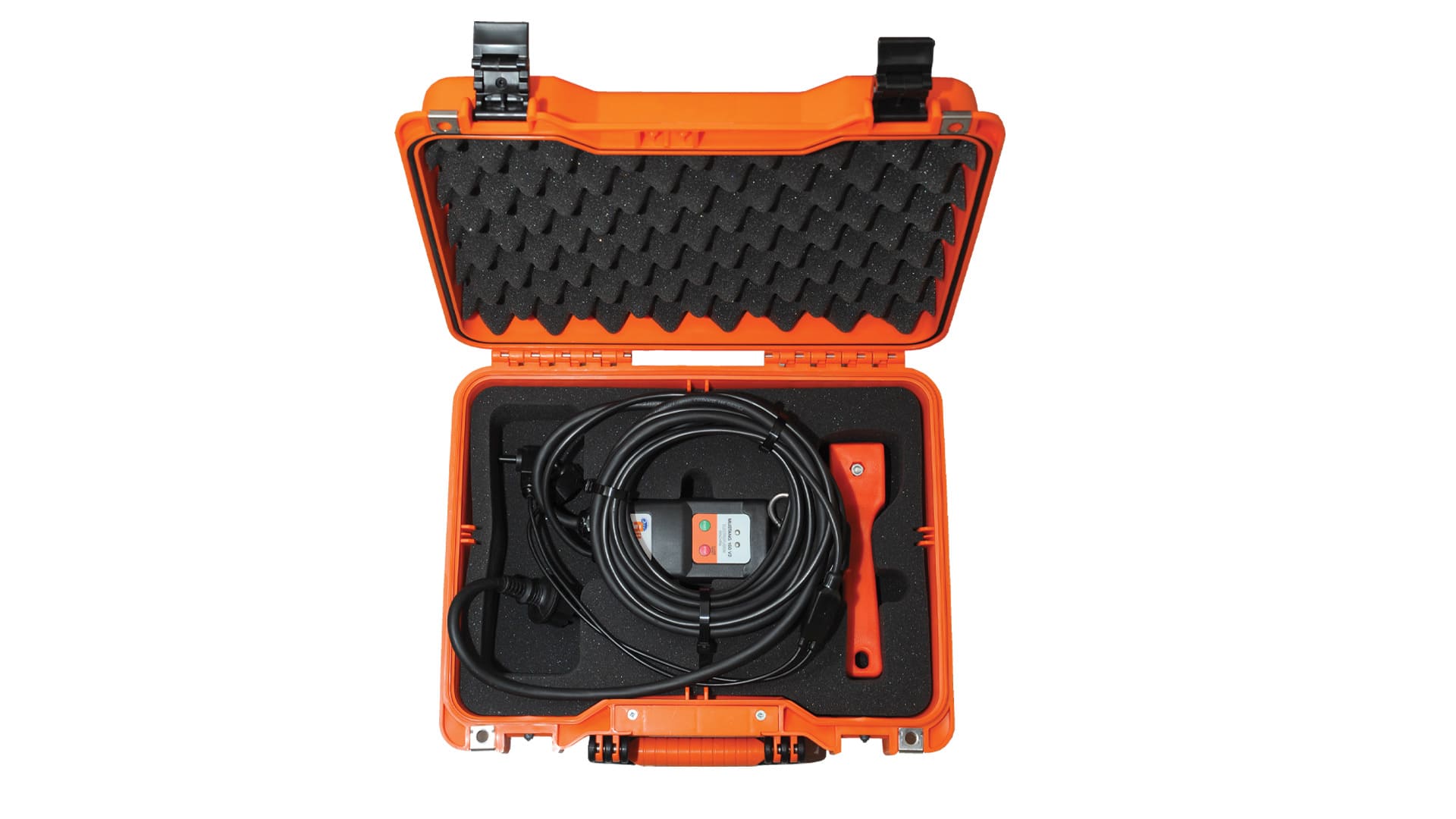

| Mustang 160 V2 |
Niederdruck-Schweißlogik |
Ø 32 – 160 mm |
HDPE-Hausentwässerung |
Geberit, Coes, Akatherm, Wavin |
kein Datenexport |
| Universal 315 V1 |
Niederdruck-Schweißlogik |
Ø 32 – 315 mm |
HDPE-Hausentwässerung, größere DN |
Geberit, Coes, Akatherm, Wavin |
PDF/BIN |
Wer mehr als Ø 160 mm im Hochdruck schweißt oder ein dokumentationspflichtiges Protokoll mit Bediener-Rückverfolgbarkeit (ISO 12176-3) braucht, greift zu Elektra S, M oder XL. Wer Hausentwässerungs-HDPE schweißt (Geberit, Coes, Akatherm, Wavin), nimmt Mustang 160 V2 oder Universal 315 V1 – die arbeiten mit anderer Schweißlogik im Niederdruckbereich.
Tipp: Wenn Sie heute schon ahnen, dass das Elektra Light irgendwann zu klein wird, sparen Sie sich die Zwischenstufe. Das Elektra S erweitert den Bereich auf Ø 200 mm – das Elektra M kommt bis Ø 315 mm und bringt 8.000 Schweißprotokolle mit. Der Preisabstand zwischen S und M ist überschaubar; mit dem M sind Sie für die nächsten Jahre durch, ohne ein zweites Mal aufzurüsten.
Warum das Elektra Light die richtige Wahl ist
Kein Adapter-Zoo mehr
Der Universal-Adapter Ø 4,0 / 4,7 mm schweißt alle handelsüblichen Heizwendelmuffen mit 8 – 48 V Schweißspannung – egal von welchem Hersteller. Markenspezifische Adapter, die andere Gerätehersteller für jeden Fitting-Hersteller einzeln verlangen, entfallen.
Hinweis: Schweißkabel-Stecker sind Verschleißteile – das gilt herstellerunabhängig. Bei Ritmo arbeiten alle Elektra-Geräte mit demselben Universalstecker Ø 4,0 / 4,7 mm. Sie tauschen also nur einen Stecker-Typ, nicht mehrere markenspezifische Adapter. Das vereinfacht Ersatzteil-Bestand und Werkstatt-Logistik.

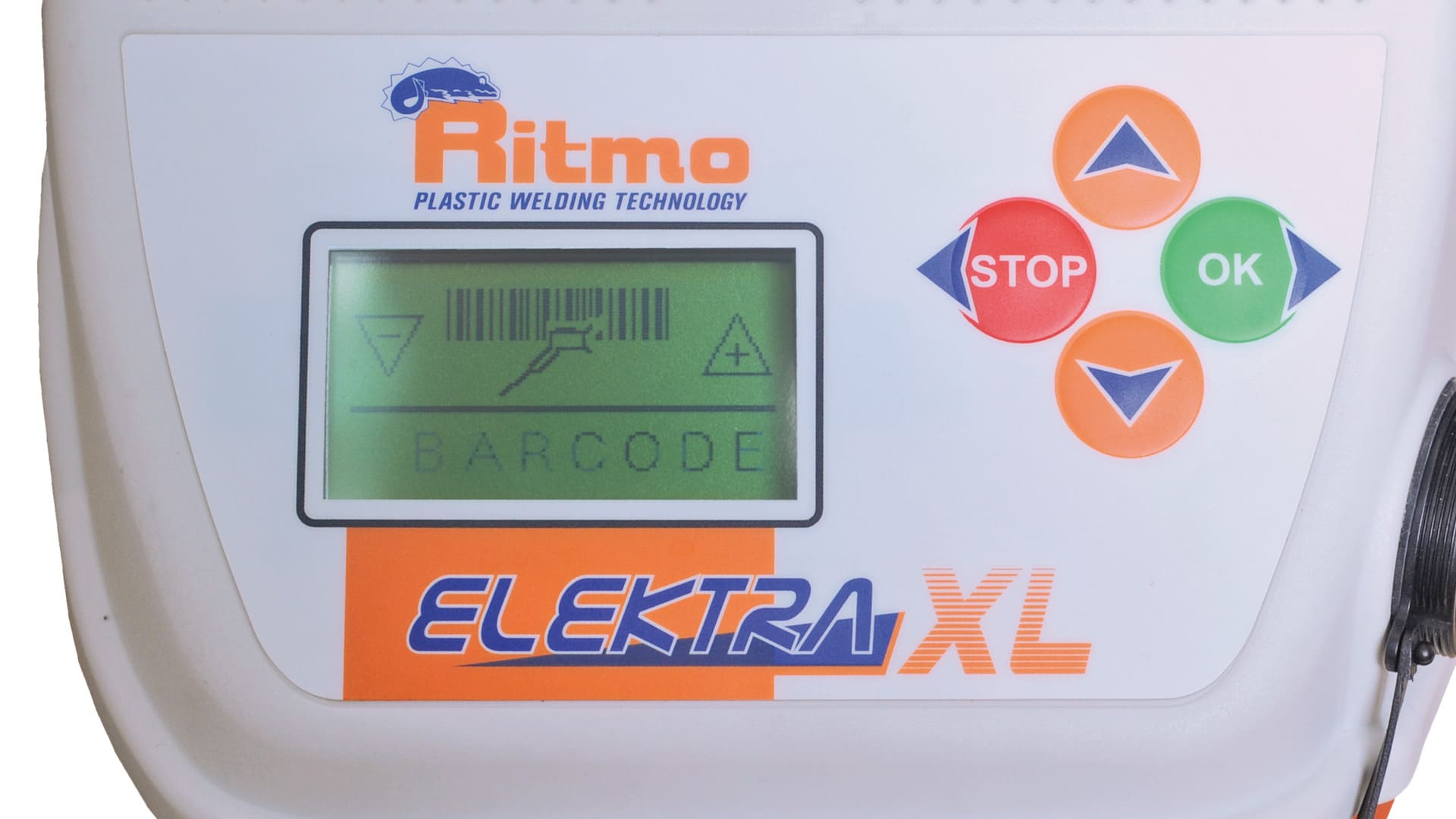

Barcode einlesen, loslegen
Der Laser-Scanner liest den Muffen-Barcode nach ISO 13950 ein und stellt Schweißspannung und -zeit automatisch ein. Die Lasertechnik funktioniert auch bei Reflexionen oder starkem Kontrast, wo klassische CCD-Scanner aussteigen. Manuelle Eingabe von Spannung und Zeit über die Tastatur bleibt möglich – für Notfälle mit beschädigtem Barcode.
Schweißprotokoll inklusive
Der interne Speicher fasst 325 Schweißungen. Auslesen als PDF oder BIN über das optionale Adapterkabel DB9M-USB. Damit erfüllen Sie die Dokumentationspflicht gegenüber Auftraggeber oder Prüfstelle ohne Zusatzsoftware – der Auftraggeber bekommt eine PDF, fertig. Das BIN-Format ist nur dann nötig, wenn die Daten weiterverarbeitet werden sollen.

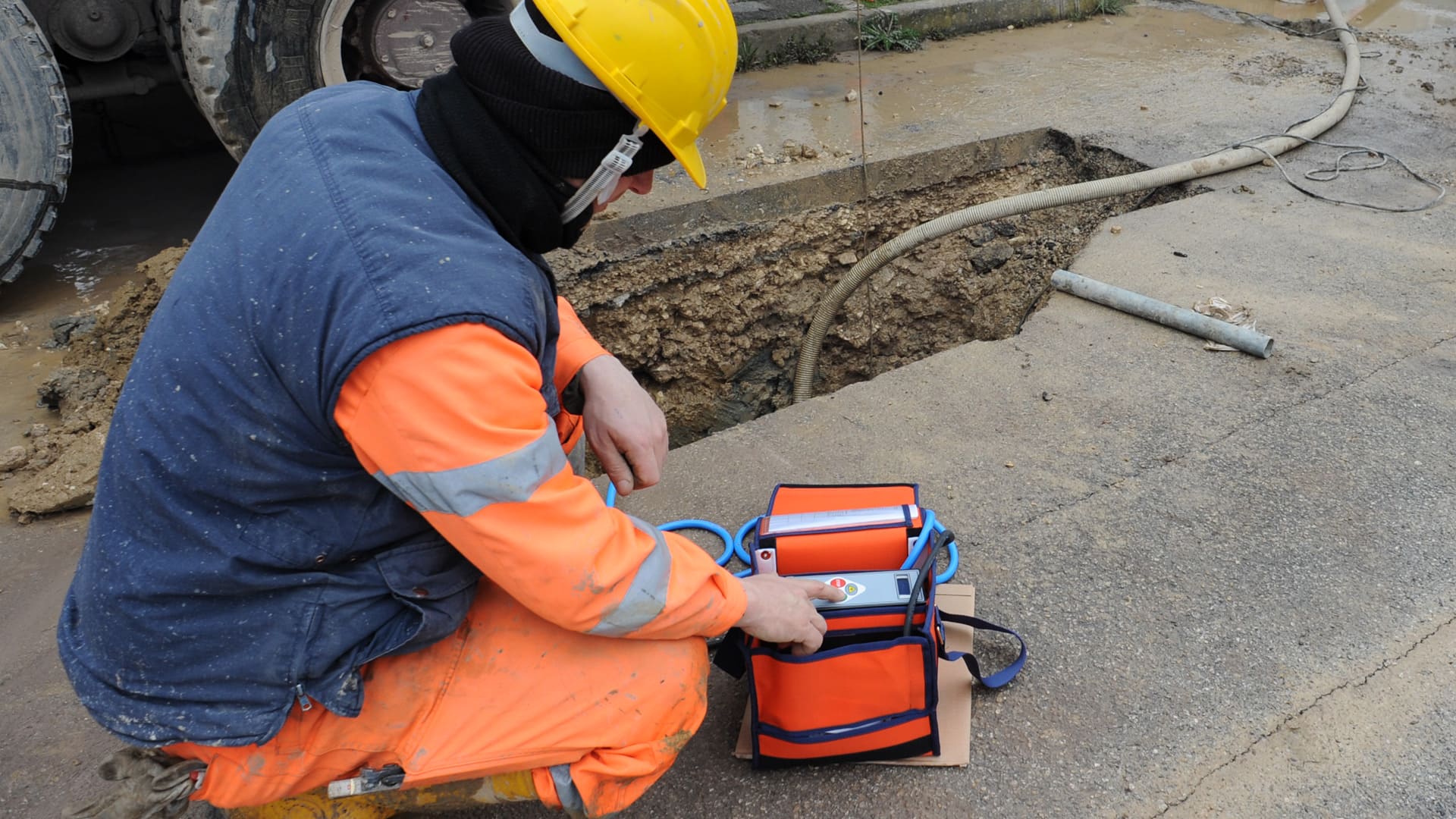

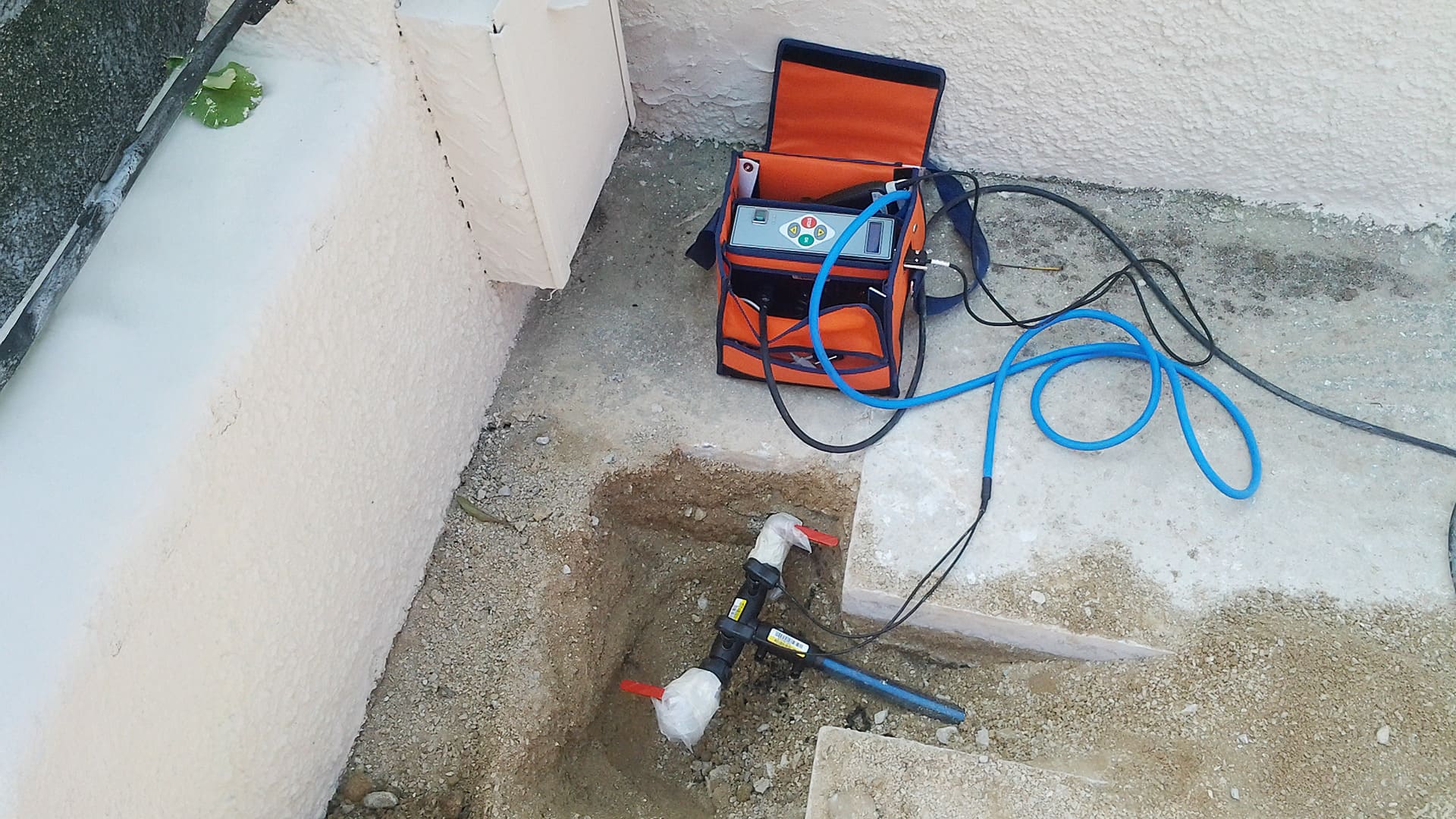

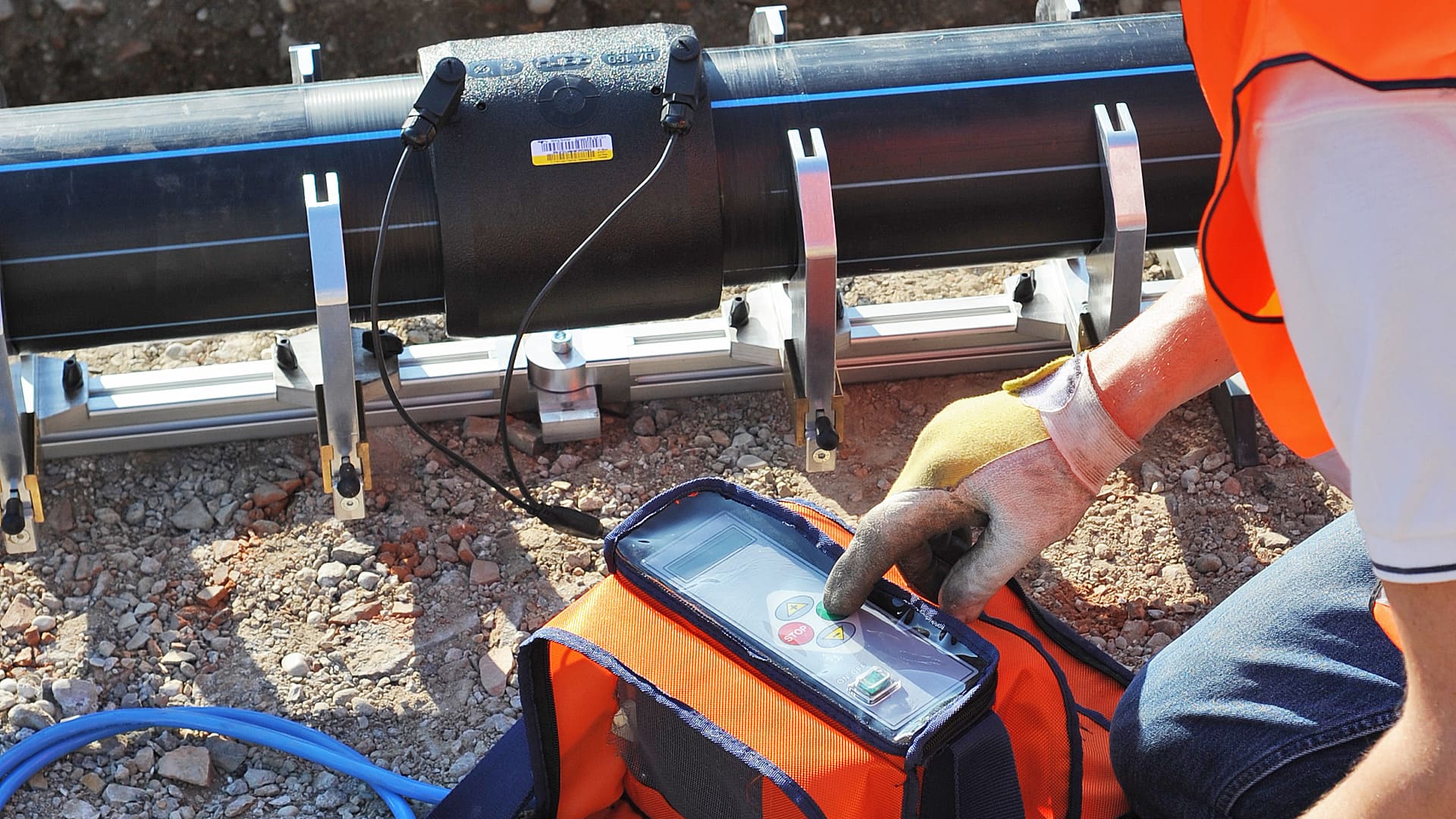

7 kg, Schultertasche, fertig
Das komplette System – Gerät, Scanner, Universal-Adapter, manueller Rohrschaber, Handbuch – passt in die mitgelieferte Trevira-Schultertasche. Auf der Baustelle einfach umhängen, zur nächsten Muffe tragen, einstecken, schweißen. Keine Koffer-Akrobatik, keine verstreuten Kabel.
Achtung: Schweißarbeiten dürfen nur durch ausgebildetes oder zertifiziertes Personal und unter Berücksichtigung der einschlägigen Sicherheitsvorschriften durchgeführt werden. Erforderliche persönliche Schutzausrüstung: Schweißerschutzkleidung, Schweißerschutzhelm oder -schild mit geeigneten Schutzgläsern, Schutzhandschuhe, gegebenenfalls Atemschutz nach Gefährdungsbeurteilung.
Wofür das Elektra Light gemacht ist – und wofür nicht
Geeignet für: Hochdruckverbindungen in Gas-, Trinkwasser-, Abwasserdruck- und Sprinkleranlagen. Durchmesserbereich Ø 20 – 125/160 mm. Alle Heizwendelmuffen mit Schweißspannung 8 – 48 V und ISO-13950-Barcode.
Nicht geeignet für: Rohre über Ø 160 mm – dafür gibt es Elektra 315 oder die größeren Modelle Elektra M und XL. Ebenfalls nicht für Niederdruck-Hausentwässerung wie Geberit, Coes, Akatherm oder Wavin – da gehören Mustang 160 V2 oder Universal 315 V1 hin, weil die mit anderer Schweißlogik im Niederdruckbereich arbeiten.
Der Arbeitsbereich kann je nach Fittingmarke leicht variieren. Im Zweifel beim Fittinghersteller die erforderliche Schweißleistung und -zeit erfragen.
Technische Daten im Überblick
| Merkmal |
Wert |
| Schweißbereich |
Ø 20 – 125/160 mm (HDPE, PP, PP-R) |
| Schweißausgangsspannung |
8 – 48 V |
| Max. Ausgangsstrom |
60 A |
| Stromversorgung |
230 V / 50–60 Hz (Lagerware) – 110 V auf Bestellung |
| Leistungsaufnahme |
1.300 W (bei 60 % Duty Cycle) |
| Empfohlener Generator |
3,5 – 4 kVA |
| Stecker |
Universal-Adapter 90° Ø 4,0 / 4,7 mm |
| Barcode-Scanner |
Laser, ISO 13950 |
| Temperaturkompensation |
automatisch über Barcode-Auslesung |
| Schweißzyklus-Überwachung |
durchgehend, während der gesamten Schweißung |
| Speicher |
325 Schweißzyklen |
| Datenübertragung |
Adapterkabel DB9M-USB (optional) |
| Protokollformat |
PDF oder BIN (BIN mit Ritmo-Transfer-Software) |
| Menüsprachen |
19 vorinstalliert |
| Umgebungstemperatur |
-10 °C bis +50 °C |
| Abmessungen (B × T × H) |
200 × 250 × 210 mm |
| Gewicht (Gerät) |
7 kg |
Typische Einsatzbereiche
- Gasleitungsbau (PE-Hausanschlüsse, Versorgungsleitungen)
- Trinkwasserleitungen (PE-HD, PP-R)
- Abwasserdruckleitungen
- Sprinkleranlagenmontage
- Industrielle Rohrleitungen in PP-R

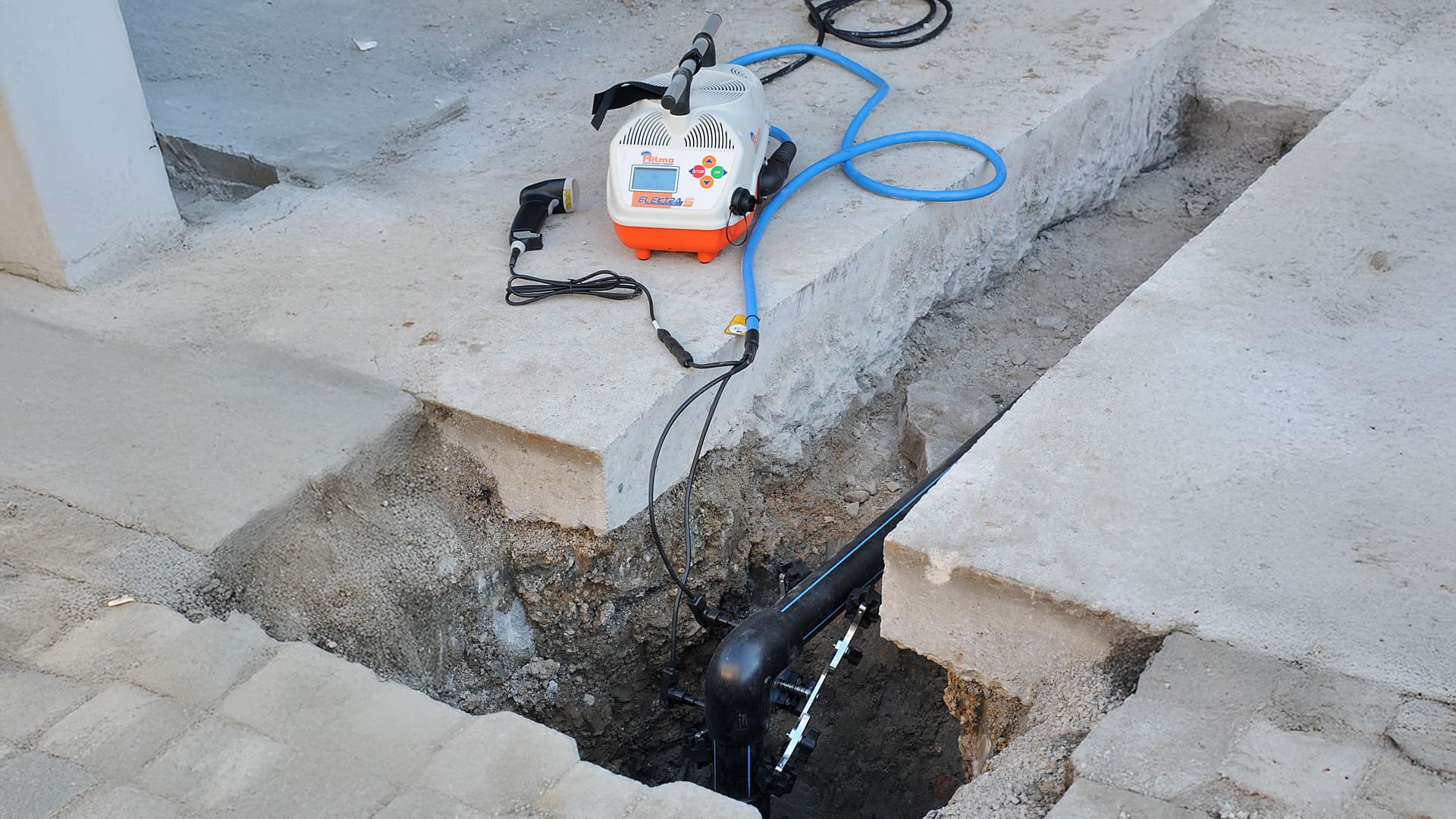

- Mobiler Baustelleneinsatz mit Generator
Das Schweißverfahren (Heizwendelschweißen) ist nach DVS 2207-1 (PE) und DVS 2207-11 (PP) anwendbar. Im Trinkwasser- und Gasbereich gelten zusätzlich die einschlägigen DVGW-Arbeitsblätter (z. B. GW 330, G 472, W 400-1) – die einzuhaltenden Anforderungen liegen in der Verantwortung des Anwenders.
Häufige Fragen
Kann ich mit dem Ritmo Elektra Light Heizwendelmuffen aller Hersteller schweißen?
Ja. Das Gerät ist polyvalent. Solange die Muffe mit 8 – 48 V Schweißspannung arbeitet (Hochdruckbereich PE-HD, PP, PP-R) und einen ISO-13950-Barcode trägt, wird sie verschweißt. Die Bindung an einen bestimmten Fittinghersteller entfällt.
Brauche ich für den Anschluss spezielle Adapter?
Nein. Der mitgelieferte Universal-Adapter 90° Ø 4,0 / 4,7 mm passt auf alle handelsüblichen Stecker. Das spart die oft dreistelligen Zusatzkosten für markenspezifische Adapter.
Wie kann ich die Schweißprotokolle auslesen?
Über das optional erhältliche Adapterkabel DB9M-USB. Export als PDF direkt auf USB-Stick oder PC. Für das BIN-Format (kompakter, aber nicht lesbar ohne Software) benötigen Sie zusätzlich die Ritmo-Transfer-Software.
Reicht der Speicher für 325 Schweißungen in der Praxis?
Für den Alltag auf einer Einzelbaustelle ja. Wer täglich dutzende Verbindungen schweißt und Protokolle über Wochen sammelt, sollte regelmäßig auslesen – oder zu einem Modell mit größerem Speicher greifen (Elektra S, M oder XL bieten 4.000 bis 8.000 Protokolle).
Welchen Generator brauche ich auf der Baustelle?
3,5 bis 4 kVA sind empfohlen. Kleinere Generatoren können die 1.300 W Leistungsaufnahme bei Anlaufspitzen nicht sauber liefern, was zu Schweißabbrüchen führen kann. Verwenden Sie einen frequenzstabilen Generator – Reserve nach oben hilft mehr als sparsame Auslegung.
Funktioniert das Gerät auch bei Minusgraden?
Ja, bis -10 °C Umgebungstemperatur. Die automatische Temperaturkompensation über den Barcode passt die Schweißzeit an die Außentemperatur an. Bei extremen Minusgraden ist trotzdem eine Vorwärmung der Muffe nach Herstellerangabe sinnvoll.
Ist das Ritmo Elektra Light für Niederdruck-Hausentwässerung (z. B. Geberit) geeignet?
Nein. Niederdrucksysteme für Hausentwässerung arbeiten mit anderer Schweißlogik als die 8 – 48 V des Elektra Light. Dafür führen wir die Modelle Mustang 160 V2 und Universal 315 V1.
Welche Schutzart hat das Elektra Light?
Eine IP-Schutzart wird vom Hersteller auf der Produktseite und im Datenblatt nicht ausdrücklich angegeben. Die geschützteren Modelle der Elektra-V1-Linie (S, M, XL) bieten IP 54 mit „Defender"-Lüftungsfilter – beim Elektra Light ist dies kein ausgewiesenes Merkmal.
Tipp: Wer regelmäßig Schweißprotokolle an Auftraggeber liefert, bestellt das Adapterkabel DB9M-USB direkt mit. USB-Stick zur Hand, Schweißungen einlesen, PDF abgeben – fertig ist die Dokumentation. Für protokollpflichtige Großprojekte mit Bediener-Rückverfolgbarkeit nach ISO 12176-3 lohnt sich der Schritt zum Elektra S, M oder XL.
