Sondergrößen für Großschieber, kleine Hausanschluss-Antriebe und Spezialprofile

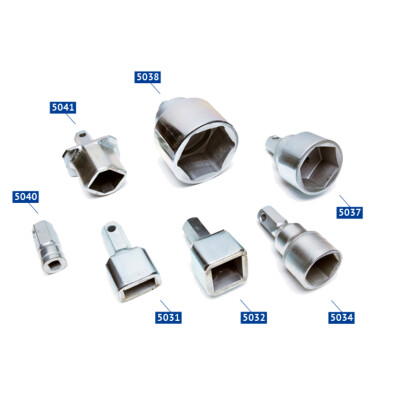

Sieben Variationen für Anwendungen, die mit den Standardgrößen aus dem Schieberschlüssel-Set 203500 nicht abgedeckt sind: zwei XL-Sechskant-Einsätze für Großschieber im Hauptnetz, der Kleinst-Innenvierkant 12 mm für besonders kleine Hausanschluss-Antriebe, drei Spezialprofile mit angeschweißtem 24-mm-Sechskant und ein PE-Ventil-Einsatz mit Negativform 60 mm.
Übersicht der Variationen
| Variation |
Bauteil |
Profil / Maß |
| 5031 |
Schlüsseleinsatz mit 24-mm-Sechskantanschluss |
35 × 15 × 40 mm hoch |
| 5032 |
Schlüsseleinsatz Vierkant |
35 × 35 × 40 mm lang |
| 5034 |
Schlüsseleinsatz Sechskant 38 mm mit angeschweißtem 24er Sechskant und Sicherungsbohrung |
38 mm |
| 5037 |
Schlüsseleinsatz Sechskant |
55 mm |
| 5038 |
Schlüsseleinsatz Sechskant |
75 mm |
| 5040 |
Schlüsseleinsatz Innenvierkant |
12 mm |
| 5041 |
Schlüsseleinsatz für PE-Ventil – Negativform |
60 mm |
Wofür welche Variation
-
XL-Sechskant 55 und 75 mm (5037, 5038): Großschieber im Hauptnetz, in Wasserwerken oder an Hydranten mit Großantrieb. Über die Standardgrößen des Sortiments hinaus.
-
Kleinst-Innenvierkant 12 mm (5040): Untergrenze des Innenvierkant-Bereichs. Das Set 203500 beginnt bei 14 mm — wer kleinere Hausanschluss-Antriebe bedienen muss, braucht 5040.
-
Spezialprofile mit angeschweißtem 24-mm-Sechskantanschluss (5031, 5034): Beide Einsätze haben eine eigenwillige Profilform am Antriebs-Ende und einen 24-mm-Sechskant-Anschluss zum Aufstecken auf Drehkreuz oder Verlängerung. 5031 mit rechteckigem 35 × 15 mm hoch, 5034 mit Sechskant 38 mm. Für Schieber, deren Antrieb keiner der Standard-Profilformen entspricht.
-
Vierkant 35 × 35 × 40 mm (5032): klassischer Außen-Vierkant für ältere Gussschieber, zwischen den 30 × 30- und 55 × 55-mm-Größen aus dem benachbarten Zubehör.
-
PE-Ventil-Einsatz 60 mm Negativform (5041): Pendant zum kleineren PE-Ventil-Einsatz im benachbarten Zubehör — für PE-Ventile mit größerer Negativform-Antriebsfläche.
Technische Daten
| Merkmal |
Wert |
| Material |
verzinkter Stahl |
| Profile |
Sechskant XL, Innenvierkant Kleinstgröße, Vierkant, Spezial-Profile mit 24er-Anschluss, PE-Ventil-Negativform |
| Sechskant-Großgrößen |
55 mm, 75 mm |
| Innenvierkant-Kleinstgröße |
12 mm |
| Vierkant 5032 |
35 × 35 × 40 mm lang |
| Spezial-Einsätze mit 24er-Sechskantanschluss |
5031 (35 × 15 × 40 mm), 5034 (Sechskant 38 mm mit Sicherungsbohrung) |
| PE-Ventil-Einsatz 5041 |
Negativform 60 mm |
| Bedienung |
Handbetrieb (kein maschineller Antrieb) |
| Kompatibilität |
passend zum Schieberschlüssel-Set Art. 203500 |
Häufige Fragen
Wo kommen Sechskant 55 oder 75 mm typisch zum Einsatz?
Bei Großschiebern in Wasserwerken, an Hydranten mit Großantrieb und an Hauptleitungs-Armaturen mit hohem Drehmoment-Bedarf. 55 und 75 mm sind die XL-Größen des Sortiments — darunter liegt der Standard-Bereich, der über das Set 203500 und das benachbarte Zubehör abgedeckt ist.
Wofür ist Innenvierkant 12 mm (5040)?
Für Hausanschluss- und Hauseinschieber-Antriebe, die kleiner sind als die 14 mm Innenvierkant-Untergrenze des Sets. Kommt vor allem bei kleinen Hausanschluss-Armaturen und bei manchen älteren Bauformen vor.
Was ist der Unterschied zwischen 5034 und einem normalen Sechskant 38 mm?
Ein normaler Sechskant-38-Einsatz wäre direkt auf das Drehkreuz oder die Verlängerung gesteckt. 5034 hat zusätzlich einen angeschweißten 24-mm-Sechskant am oberen Ende mit Sicherungsbohrung — der dient als definierter Anschluss zum Drehkreuz. So ist die Verbindung mechanisch stabiler und über den Federstecker formschlüssig gesichert. Sinnvoll bei großem Drehmoment am Schieber.
Wofür ist 5031 mit dem 35 × 15 × 40-mm-Profil?
Das rechteckige 35 × 15-mm-Profil ist eine Sonderform für Schieber-Antriebe, die weder klassischen Vierkant noch Sechskant haben — typischerweise bei Spezial-Armaturen oder Altbestand. Der angeschweißte 24-mm-Sechskantanschluss am oberen Ende stellt die Verbindung zum Drehkreuz her.
Wie unterscheidet sich der PE-Ventil-Einsatz 5041 vom kleineren PE-Ventil-Einsatz im benachbarten Zubehör?
Beide sind Negativformen für PE-Ventile, aber mit unterschiedlicher Größe. 5041 ist die größere Variante mit 60 mm Negativform. Welche Größe Sie brauchen, hängt vom konkreten Ventil ab — am besten am vorhandenen Ventil messen oder kurz an info@ab-industrie.de schreiben.
Aus welchem Material sind die Einsätze?
Verzinkter Stahl — wie das Original-Set 203500. Die Verzinkung schützt vor Korrosion bei Lagerung im Fahrzeug und beim Einsatz in feuchten Schächten.
