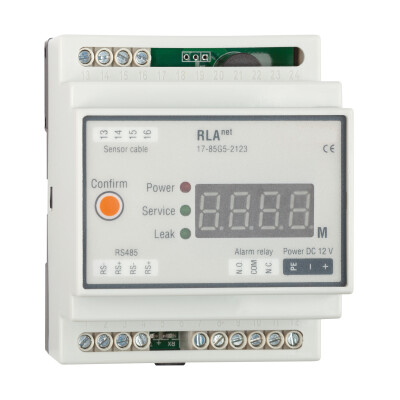

Überwachungselektronik RLA net

Die Überwachungselektronik RLAnet ist eine Komponente des BARTEC Wasserwarnsystems. Sie arbeitet in Verbindung mit der Sensorleitung SCR und/oder dem Punktsensor PS. Weitere Komponenten des BARTEC Wasserwarnsystems sind die Überwachungselektroniken RLW, RDW 03 und RDA 01 sowie Zubehör. Das System erkennt schnell und zuverlässig geringe Flüssigkeitsleckagen. Es erfolgt eine optische und akustische Alarmmeldung. Gleichzeitig werden potentialfreie Kontakte für Meldungen an die Gebäudeleittechnik (GLT) und für Steuerungsaufgaben gesetzt. Der Leckageort wird metergenau auf der vierstelligen Anzeige dargestellt. Dadurch wird im Servicefall der Leckageort schnell und zuverlässig gefunden.

Technische Daten

Nennspannung
DC 12 V to 24 V ±10 %; 3 W

Messverfahren
konduktiv (leitfähige Flüssigkeiten > 30 µS/cm)
Genauigkeit: ±1 %

Eingänge
Sensor über Vierdrahtleitung
Sensorkabellänge: max. 500 m
Punktsensoren: max. 50 Stück
Empfindlichkeit: einstellbar

Ausgänge
Sammelalarmrelais, 1 Wechsler
AC 12: 0,5 A, 125 V;
DC 13: 1 A, 24 V
RS485, Modbus RTU zur Prozessvisualisierung und Parametrierung

Speicher
Alarm-/Bruch-Speicher, die letzten 32 Ereignisse

Anzeige
optisch Betrieb LED rot, Relais stromlos
Alarm LED grün, Relais bestromt
Bruch LED grün, Relais bestromt

Anzeige
akustisch Piezosummer, Quittierung über Taster,
in Gehäusefront

Umgebungstemperatur
-20 °C bis +50 °C bei 5 % bis 95 % Luftfeuchtigkeit (nicht kondensierend) Lagertemperatur -40 °C bis +60 °C

Schutzart
IP 20

Gehäusewerkstoff
Thermoplast

Befestigung
Aufrastgehäuse für TS 35

Abmessungen
(B x H x T) 70 mm x 86 mm x 53 mm

SCR-Sensorleitung
Klemme 13, weiß, perforiert
Klemme 14, weiß, isoliert
Klemme 15, rot, perforiert
Klemme 16, rot, isoliert

Punktsensor PS
Klemme 13, 1 (z. B. LIYY weiß)

Klemme via
Klemme 14, 2 (z. B. LIYY braun)

Installationskabel
Klemme 15, 3 (z. B. LIYY grün)
Klemme 16, 4 (z. B. LIYY gelb)
