REED UPC648A — pneumatischer Großrohr-Trenner bis 1.300 mm
Der REED Universal Pipe Cutter UPC648A trennt Rohre von 150 bis 1.300 mm Außendurchmesser direkt im Graben, im Schacht oder in beengter Einbausituation. Er arbeitet mit einem druckluftgetriebenen Sägekopf und einer Spannkette, die das Trennblatt um das Rohr führt — ein definierter, rechtwinkliger Schnitt ohne Verlaufen, auch bei großen Querschnitten.
Mit dem passenden Sägeblatt schneidet derselbe Grundkörper Grauguss, duktiles Gusseisen, Steinzeug, Beton, Stahl Schedule 40, PVC (inklusive C900 und C905), CPVC und PE — ein Werkzeug für die typischen Werkstoffe im Wasser- und Abwasserbau, im Tiefbau und im Großdurchmesser-Rohrleitungsbau.
Sägeblatt mit Spannkette — kein Druckschnitt
Anders als klassische Rohrschneider mit Schneidrädern arbeitet der UPC648A mit einem rotierenden Trennblatt. Der pneumatische Power Cutter wird über die Spannkette am Rohr fixiert und vom Bediener am Umfang entlanggeführt. Das Sägeblatt durchtrennt das Rohrmaterial im echten Spanvorgang, wassergekühlt aus dem mitgelieferten Edelstahl-Tank.
Die Schnittebene wird durch die Spannkette zwangsgeführt — das Blatt verläuft nicht, die Schnittkante bleibt rechtwinklig. Bei großen Querschnitten ab DN 800 stößt eine Trennscheibe an ihre Grenzen; der UPC arbeitet hier in einem Zug durch.
Ein Werkzeug, drei Sägeblatt-Typen
Der Werkstoffwechsel passiert über das Sägeblatt, nicht über die Maschine. Reed führt drei Blatttypen für den UPC648A:
-
Stahlblatt (UPCSTEEL4 / UPCSTEEL6): Stahl Schedule 40 bis 12,7 mm Wandstärke; PE bis 18,3 mm bzw. 43,7 mm Wandstärke je nach Blattgröße.
-
Diamantblatt (UPCDIA4 / UPCDIA6): Grauguss, duktiles Gusseisen, Steinzeug, Beton bis 43,7 mm Wandstärke.
-
Karbidblatt (UPCARB4 / UPCARB6): PVC einschließlich Druckrohre C900 und C905 bis 43,7 mm Wandstärke.
Die 4"-Blätter decken den Bereich 6"–8" ab, die 6"-Blätter den Bereich 8"–48". Welches Blatt zum Auftrag passt, sagt die Reed-Blade-Chart — das Blatt ist Verschleißteil und wird separat bestellt.
Hinweis: Sägeblätter gehören nicht zum Lieferumfang. Welches Blatt Sie für Ihren Auftrag brauchen, hängt von Werkstoff und Wandstärke ab. Die passenden REED-Sägeblätter finden Sie in unserer Kategorie
Ersatzschneidräder REED.
Geht dort, wo der Trennschleifer nicht hinkommt
Der Mindestfreiraum ums Rohr beträgt 300 mm — gemessen ab der Rohrwandung in alle Richtungen. Damit arbeitet der UPC648A in Schächten, in der Grabensohle und an Wandungen, an denen eine große Trennscheibe längst keinen Schwenkraum mehr hat.
Das schwerste Einzelteil — der Hauptkörper des Power Cutters — wiegt 13 kg. Damit ist das Setup im Graben durch eine Person handhabbar; kein Kran, kein Hebezeug nötig, um den Sägekopf an seinen Arbeitsplatz zu bringen. Der Komplettkoffer mit Zubehör, Wassertank und Karre wiegt 62,7 kg.
Unterwasser-Einsatz möglich
Der pneumatische Antrieb hat keine elektrische Steckverbindung am Sägekopf. Reed gibt den UPC648A für den Unterwasser-Betrieb frei — sinnvoll bei Reparaturen in Schächten mit stehendem Wasser, in gefluteten Gräben oder in Hafenanlagen. Elektrowerkzeuge und Akku-Geräte sind hier nicht einsetzbar.
Technische Daten
| Merkmal |
Wert |
| Modell / Hersteller-Nr. |
REED UPC648A |
| Rohrdurchmesser-Bereich |
6"–48" (150–1.300 mm Außendurchmesser) |
| Werkstoffe |
Grauguss, duktiles Gusseisen, Steinzeug, Beton, Stahl Sch. 40, PVC (inkl. C900/C905), CPVC, PE |
| Antrieb |
Druckluftmotor, 1,7 HP (ca. 1,27 kW) |
| Maximale Drehzahl |
3.675 U/min |
| Druckluftbedarf |
ca. 1,4 m³/min (50 cu.ft./min) |
| Betriebsdruck |
max. 90 PSI / ca. 6 bar |
| Druckluft-Anschluss |
Kupplung Dixon „Air King" 3/4" (19 mm), Absperrung Kugelventil 3/4" |
| Mindestfreiraum ums Rohr |
300 mm (12") |
| Wassertank |
6 US-Gallonen / ca. 22,7 l Edelstahl, mit Karre |
| Schwerstes Einzelteil |
Hauptkörper Power Cutter, 13 kg |
| Bruttogewicht komplett |
62,7 kg (mit Werkzeugkoffer, Wassertank, Karre, Zubehör) |
| Unterwasser-Einsatz |
möglich |
| Herstellerland |
USA (Reed Manufacturing, Erie, Pennsylvania) |
| Garantie |
1 Jahr auf Antriebseinheit, 5 Jahre auf REED-Handwerkzeuge |
Achtung: Beim Trennen von Stahl- und Gussrohren mit Stahl- oder Diamantblatt entsteht Funkenflug. Der UPC648A ist kein Cold-Cut-Verfahren und nicht für Live-Gas- oder Ex-Bereiche zugelassen. Reed schreibt vor: Vor dem Schnitt muss die Leitung nachweislich vollständig von brennbaren Dämpfen oder Flüssigkeiten entleert und gespült sein.
Lieferumfang

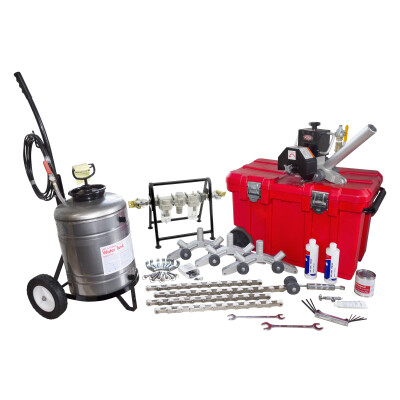

- Power Cutter mit Druckluftmotor 1,7 HP
- Verbindungsrahmen-Satz und Spannkette für 6"–48" (150–1.300 mm)
- Baugruppe Kette/Spannschloss
- Kombinierte Filter-/Regel-/Schmiereinheit (FRL) mit Gestell
- 6-Gallonen-Edelstahl-Wassertank mit Karre
- Druckluftschlauch
- Stahl-Werkzeugkoffer
- Spezialöl für den Druckluftmotor
- Schmierfett und Schmierpresse
- Sechskantschlüssel-Satz und verstellbarer Maulschlüssel
- Keile zur Stabilisierung während des Schnitts
Nicht im Lieferumfang: Sägeblätter — diese werden je nach Werkstoff und Wandstärke separat bestellt.
Typische Einsatzbereiche
- Trink- und Brauchwasser-Versorgungsnetze, Hauptverteilleitungen
- Schmutz- und Mischwasserkanäle, große Abwasser-Sammler
- Tiefbau und Rohrleitungsbau bei Sanierung und Neuverlegung
- Industrie-Rohrleitungsbau, Stahlrohrleitungen Schedule 40
- Reparatur in Schächten und gefluteten Gräben (Unterwasser-Einsatz)
- Versorgungsbetriebe und Stadtwerke, Reparaturkolonnen
Häufige Fragen
Sind die Sägeblätter im Lieferumfang enthalten?
Nein. Der UPC648A wird ohne Sägeblätter geliefert. Welches Blatt zum Auftrag passt, hängt vom Werkstoff und der Wandstärke ab — Stahl, PE, Guss, Steinzeug, Beton und PVC erfordern jeweils einen anderen Blatttyp. Die passenden REED-Sägeblätter finden Sie in der Kategorie Ersatzschneidräder REED.
Was ist der Unterschied zum kleineren UPC636A?
Beide Modelle sind im Antriebsteil baugleich — gleicher Druckluftmotor, gleicher Wassertank, gleiche Sägeblatt-Optionen. Der UPC636A schneidet bis 36" (1.000 mm), der UPC648A erweitert den Bereich auf 48" (1.300 mm) durch zusätzliche Rahmen- und Kettenglieder.
Empfehlung: Wenn Sie regelmäßig oberhalb DN 1000 arbeiten — Hauptverteilleitungen, große Sammler, Industrie-Großdurchmesser — nehmen Sie den UPC648A. Für Standard-Versorgungsleitungen bis DN 1000 reicht der UPC636A und ist 3 kg leichter.
Kann der UPC648A unter Wasser betrieben werden?
Ja. Der pneumatische Antrieb hat keine elektrische Steckverbindung am Sägekopf. Reed gibt den Unterwasser-Einsatz ausdrücklich frei — sinnvoll für Reparaturen in Schächten mit stehendem Wasser, gefluteten Gräben oder Hafenanlagen.
Wie viel Platz wird ums Rohr benötigt?
Der Mindestfreiraum beträgt 300 mm in alle Richtungen ab der Rohrwandung. Damit arbeitet der UPC648A an Schachtwänden, in der Grabensohle und an Stellen, an denen eine große Trennscheibe keinen Schwenkraum mehr hat.
Welche Druckluftversorgung wird benötigt?
Der Motor verlangt etwa 1,4 m³/min bei maximal 6 bar (90 PSI). Ein üblicher Baustellen-Kompressor mit ausreichender Liefermenge reicht. Der Anschluss erfolgt über eine Dixon-„Air King"-Kupplung 3/4" mit vorgeschaltetem Kugelventil.
Schneidet der UPC648A Edelstahl?
Reed listet Edelstahl nicht als zugelassenen Werkstoff. Freigegeben ist Stahl Schedule 40 mit dem Stahlblatt UPCSTEEL. Wer Edelstahl schneiden muss, sollte die Eignung im Einzelfall mit Reed klären.
Lässt sich das Gerät von einer Person bedienen?
Ja. Das schwerste Einzelteil — der Hauptkörper des Power Cutters — wiegt 13 kg und ist von einer Person handhabbar. Der Komplettkoffer mit 62,7 kg wird üblicherweise auf der mitgelieferten Karre transportiert; das Setup im Graben braucht keine zweite Person und kein Hebezeug.
Entstehen beim Schneiden Funken?
Beim Schnitt mit Stahl- oder Diamantblatt — also bei Stahl, Guss, Steinzeug und Beton — ja. Beim Schnitt mit Karbidblatt an PVC und beim Schnitt an PE entstehen keine Funken. Live-Gas- oder Ex-Anwendungen sind ausgeschlossen; die Leitung muss vor dem Schnitt vollständig entleert und gespült sein.
Kann ich auch nur den 36"-Bereich erweitern?
Wer bereits einen UPC636A besitzt und gelegentlich bis 48" schneiden muss, kann den Verbindungsrahmen und die Kette nachrüsten. Bei Bedarf an Großdurchmesser-Schnitten ist es in der Regel wirtschaftlicher, direkt den UPC648A zu beschaffen — der Aufpreis ist gemessen am Einsatzbereich überschaubar.
Liefern Sie ins Ausland?
Lieferung innerhalb Deutschlands, Österreichs und der Schweiz. Lieferungen in andere EU-/EWR-Staaten sind auf Anfrage möglich. Da der UPC648A als Sperrgut versandt wird, klären wir die Versandart individuell — für ein Angebot inklusive Versandkosten kontaktieren Sie uns gern unter info@ab-industrie.de oder telefonisch unter +49 (0) 176 - 10 21 65 96.
