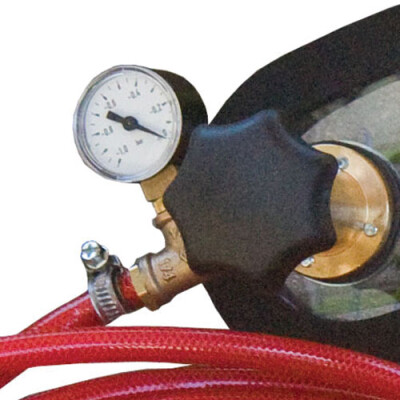

Vakuummeter -1..0 bar – Aufpreis-Option für die direkte Druckablesung an der Glocke
Das Vakuummeter -1..0 bar ist eine optionale Aufpreis-Ausstattung für unsere Vakuumglocken. Es wird fest an die Glocke montiert und zeigt den Unterdruck im Glockeninneren direkt am Prüfort an. Bestellbar ist das Vakuummeter nur in Verbindung mit einer Vakuumglocke — als nachträgliches Anbauteil zu einer bereits vorhandenen Glocke führen wir es nicht.
Bevor Sie das Vakuummeter bestellen, ein offenes Wort dazu: Für die meisten Anwender ist das Vakuummeter nicht erforderlich. Der Unterdruck wird bei der Vakuum-Blasenprüfung ohnehin am Manometer der Vakuumpumpe angezeigt — das reicht für die Standard-Prüfung. Ein zusätzliches Vakuummeter direkt an der Glocke ist ein weiteres Anbauteil, das beschädigt werden, undicht werden oder die Sicht auf die Naht behindern kann. Wir empfehlen das Vakuummeter daher gezielt — und nur in den Fällen, in denen es tatsächlich einen Mehrwert bringt.
Aufbau und Funktion
-
Messbereich: -1 bis 0 bar (also bis zum vollständigen Vakuum, theoretisch).
-
Bauart: mechanisches Rohrfeder-Manometer (Bourdon-Rohr), analoge Skala mit Zeiger.
-
Montage: wird im Werk fest an die bestellte Vakuumglocke montiert — das Vakuummeter wird nicht lose mitgeliefert.
-
Anschluss: direkt am Glockenkörper, Sichtachse so gewählt, dass die Skala bei aufgesetzter Glocke ablesbar bleibt.
-
Bestellbar: nur als Aufpreis-Option zu einer Vakuumglocke aus dem AB-Industrie-Service-Sortiment, nicht als Einzelartikel zu bereits vorhandenen Glocken.
Wann ist das Vakuummeter sinnvoll – und wann nicht?
Aus der Praxis sehen wir vier Anwendungsfälle, in denen das Vakuummeter direkt an der Glocke einen echten Mehrwert bringt:
-
Auditierte Prüfungen mit Foto-Dokumentation: Wenn das Prüfprotokoll ein Foto von der Druckanzeige direkt am Prüfort verlangt — typisch bei DVGW G 469 (A), ASME V Mandatory Appendix II oder werksinternen QM-Vorgaben — ist die Druckanzeige am Manometer der Pumpe nicht ausreichend. Das Foto soll die Glocke und den Sollwert zusammen zeigen.
-
Lange oder verzweigte Schlauchstrecken: Wenn der Schlauch zwischen Pumpe und Glocke länger als ca. 3 m ist oder über Verzweigungen läuft, kann zwischen Pumpen-Manometer und Glocke ein messbarer Druckunterschied entstehen. Das Vakuummeter direkt an der Glocke zeigt den tatsächlichen Sollwert vor Ort.
-
Pumpe nicht in Sichtweite: Wenn die Glocke in einer schwer einsehbaren Position aufgesetzt wird (Über-Kopf, hinter Bauteilen, im Tankinneren) und der Bediener die Pumpe nicht gleichzeitig im Blick hat, vereinfacht das Vakuummeter die Druckkontrolle direkt am Prüfort.
-
Schulung und Einarbeitung: Bei der Einweisung neuer Mitarbeiter ist die direkte Druckanzeige an der Glocke didaktisch hilfreich — der Trainee sieht den Druckaufbau in Echtzeit am Prüfobjekt, nicht abgesetzt am Pumpengehäuse.
In allen anderen Fällen — also bei der typischen Standard-Anwendung mit kurzen Schläuchen, gut sichtbarer Pumpe und ohne Foto-Pflicht im Protokoll — reicht das Manometer der Vakuumpumpe vollständig aus. Wer nur Standard-Blasenprüfungen durchführt und keinen der vier oben genannten Fälle hat, sollte sich den Aufpreis sparen.
Hinweis – ein zusätzliches Bauteil ist auch eine zusätzliche Schwachstelle: Jedes fest montierte Anbauteil an der Glocke ist ein potenzieller Punkt, an dem die Glocke beschädigt werden oder undicht werden kann — beim Transport, beim Aufsetzen, beim Reinigen. Wenn Sie das Vakuummeter nicht zwingend brauchen, ist die Glocke ohne Aufpreis-Ausstattung mechanisch robuster und im Ersatzteil-Bedarf einfacher.
Achtung: Das Vakuummeter wird fest an die Glocke montiert und ist nicht nachträglich entfernbar oder austauschbar, ohne dass die Glocke zur Werkstatt eingeschickt wird. Bitte überlegen Sie vor der Bestellung, ob das Vakuummeter wirklich benötigt wird — eine spätere Demontage ist kein Garantiefall, sondern ein Werkstatt-Eingriff.
Anwendung – kurzer Ablauf
- Vakuumglocke auf die Prüfstelle aufsetzen, Saugschlauch an die Pumpe anschließen.
- Pumpe einschalten, Unterdruck aufbauen — der Zeiger des Vakuummeters bewegt sich von 0 in Richtung -1 bar.
- Sollwert am Vakuummeter ablesen, ggf. Foto für die Prüfdokumentation aufnehmen.
- Prüfung wie gewohnt durchführen, Blasenbildung am Sichtglas beobachten.
- Belüftungsventil an der Glocke öffnen — der Zeiger geht zurück Richtung 0 bar.
- Glocke abnehmen, weiter zur nächsten Prüfstelle.
Typische Einsatzbereiche
- Auditierte Prüfungen mit Foto-Dokumentation des Sollwerts direkt am Prüfobjekt
- Prüfungen mit langen oder verzweigten Schlauchstrecken (Druckabfall vom Pumpen-Manometer zur Glocke)
- Anwendungen, bei denen die Pumpe nicht in Sichtweite des Bedieners aufgestellt ist
- Schulungs- und Einarbeitungs-Situationen, in denen die direkte Druckanzeige didaktisch hilfreich ist
- QM-pflichtige Prüfungen, bei denen das Protokoll eine Vor-Ort-Druckanzeige verlangt
Tipp – Foto-Dokumentation für das Prüfprotokoll: Wenn Sie Prüfungen nach DVGW G 469 (A), ASME V Mandatory Appendix II oder werksinternem QM-Verfahren mit Foto-Pflicht durchführen, ist das Vakuummeter direkt an der Glocke der einfachste Weg, das Prüfprotokoll auditierbar zu machen. Foto vom Glocken-Sichtglas plus Foto vom Vakuummeter mit eingestelltem Sollwert — beide Aufnahmen am gleichen Prüfort, mit Zeitstempel der Kamera. Das spart die Diskussion mit dem Auditor über den tatsächlich anliegenden Druck.
Gefahr: Tätigkeiten an unter Druck stehenden Anlagen und Komponenten dürfen nur durch befähigte Personen unter Beachtung der einschlägigen Sicherheitsvorschriften durchgeführt werden. Vor Gebrauch sind Gefährdungsbeurteilung, Betriebsanweisung und Prüfpflichten im Einzelfall maßgeblich.
Lieferumfang und Bestellweg
-
Vakuummeter -1..0 bar, fest montiert an der bestellten Vakuumglocke (kein Einzelversand).
-
Werkseitige Montage: das Vakuummeter wird im Werk an die Glocke montiert und gemeinsam mit der Glocke ausgeliefert.
-
Bestellweg: Vakuumglocke aus dem Sortiment auswählen, dann das Vakuummeter als Aufpreis-Artikel zusätzlich in den Warenkorb legen — Versand erfolgt zusammen.
Nicht im Lieferumfang: Vakuumglocke und Vakuumpumpe — diese sind separat zu bestellen. Das Vakuummeter ist nur als Aufpreis-Option zu einer mitbestellten Vakuumglocke bestellbar.
Passende Vakuumglocken im Sortiment
Das Vakuummeter kann an jede Vakuumglocke aus unserem Sortiment montiert werden — eindimensionale Rundnaht-Glocken, dimensionsvariable Rundnaht-Glocken sowie alle Sonderformen. Hier die Übersicht:
Eine vollständige Übersicht aller Glocken-Größen finden Sie auf der Sortimentsseite Vakuumprüftechnik.
Technische Daten
| Merkmal |
Wert |
| Bauart |
Mechanisches Rohrfeder-Manometer (Bourdon-Rohr), analoge Skala |
| Messbereich |
-1 bis 0 bar |
| Anzeige |
analog, mit Zeiger |
| Montage |
werksseitig fest an die Vakuumglocke montiert |
| Bestellweg |
nur als Aufpreis-Option zu einer mitbestellten Vakuumglocke |
| Kompatibilität |
alle Vakuumglocken aus dem AB-Industrie-Service-Sortiment |
| Empfohlene Anwendung |
auditierte Prüfungen, lange Schlauchstrecken, Pumpe nicht in Sichtweite, Schulungs-Situationen |
Häufige Fragen
Wann brauche ich das Vakuummeter direkt an der Glocke?
In den meisten Fällen ist das Vakuummeter nicht erforderlich, weil der Unterdruck am Manometer der Vakuumpumpe ablesbar ist. Sinnvoll wird es in vier Situationen: wenn das Prüfprotokoll ein Foto vom Sollwert direkt am Prüfobjekt verlangt (auditierte Prüfungen, QM-Pflicht), wenn der Schlauch zwischen Pumpe und Glocke länger als ca. 3 m oder verzweigt ist, wenn die Pumpe nicht in Sichtweite des Bedieners steht (z. B. bei Über-Kopf-Anwendungen), oder bei Schulungs- und Einarbeitungs-Situationen.
Reicht nicht das Manometer der Vakuumpumpe?
In der Standard-Anwendung ja. Bei kurzen Schläuchen, gut sichtbarer Pumpe und ohne Foto-Pflicht im Protokoll reicht das Pumpen-Manometer vollständig — der Unterdruck am Glockenanschluss entspricht dem am Pumpenausgang. Eine Differenz entsteht nur bei langen oder verzweigten Schlauchstrecken oder wenn der Bediener das Pumpen-Manometer nicht im Blick hat.
Kann ich das Vakuummeter nachträglich an eine vorhandene Glocke anbauen lassen?
Nein, das Vakuummeter ist nur als Aufpreis-Option zu einer mitbestellten Vakuumglocke bestellbar. Eine nachträgliche Montage an eine bereits vorhandene Glocke führen wir Stand jetzt nicht durch. Wenn Sie eine vorhandene Glocke um ein Vakuummeter ergänzen wollen, schreiben Sie uns kurz an info@ab-industrie.de — wir prüfen, ob ein Werkstatt-Einbau in Ihrem Fall möglich ist.
Kann ich das Vakuummeter wieder demontieren, wenn ich es doch nicht brauche?
Eine Demontage ist möglich, aber nicht ohne Werkstatt-Eingriff — das Vakuummeter ist fest an die Glocke montiert und mit einer Dichtstelle versehen, die fachgerecht entfernt und verschlossen werden muss. Eine eigenmächtige Demontage führt zu einer undichten Glocke. Bitte überlegen Sie vor der Bestellung, ob Sie das Vakuummeter wirklich brauchen.
Welcher Messbereich ist abgedeckt?
Das Vakuummeter zeigt den Bereich -1 bis 0 bar — also vom theoretischen Vollvakuum (Zeiger ganz links) bis zum Atmosphärendruck (Zeiger auf 0). In der Praxis erreicht keine handelsübliche Vakuumpumpe -1 bar (das wäre absolutes Vakuum), die Vakuumlecksuchgeräte unserer TP-Serie liegen z. B. bei -0,85 bar (-850 mbar). Der Arbeitsbereich der Vakuum-Blasenprüfung liegt typischerweise zwischen -0,15 und -0,5 bar — also gut im mittleren Skalenbereich.
Welche Glocken sind mit dem Vakuummeter kombinierbar?
Alle Vakuumglocken aus dem AB-Industrie-Service-Sortiment können mit dem Vakuummeter ausgestattet werden — eindimensionale Rundnaht-Glocken (DN 32 bis DN 300), dimensionsvariable Rundnaht-Glocken (DN 125–150 bis > DN 1000) sowie alle Sonderformen (Stumpfnaht, Kehlnaht, Außenkante, Innenkante, zylindrisch). Eine Übersicht finden Sie in der Sortimentsseite Vakuumprüftechnik.
Ersetzt das Vakuummeter das Manometer an der Pumpe?
Nein. Das Vakuummeter zeigt den Druck im Glockenraum, das Pumpen-Manometer den Druck am Pumpenausgang. Beide Werte sind in der Regel nahezu gleich, können bei langen Schlauchstrecken aber abweichen. Das Vakuummeter ergänzt das Pumpen-Manometer für die genannten Sonderfälle — es ersetzt es nicht. Die Vakuumpumpe bleibt mit ihrem eigenen Manometer ausgestattet.
Wie wird das Vakuummeter geliefert?
Werkseitig fest montiert an der bestellten Vakuumglocke — Sie erhalten ein einsatzbereites Set, kein Bausatz. Versand erfolgt zusammen mit der Glocke. Die Position des Vakuummeters an der Glocke ist standardmäßig so gewählt, dass die Skala bei aufgesetzter Glocke ablesbar bleibt. Sonderwünsche zur Position bitte vor der Bestellung an info@ab-industrie.de.
Angaben zu Maßen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen — verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de.
Überarbeitet: 05/2026
