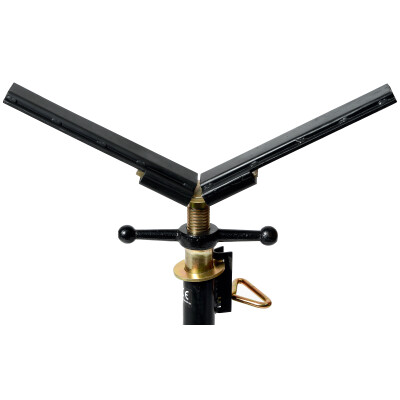

Verlängerung für V-Kopf — für Rohrdurchmesser bis 914 mm
Wenn der V-Kopf an seine Grenze stößt, weil das Rohr zu groß für die Auflagekanten ist, kommt dieses Aufsatz-Paar ins Spiel. Die Verlängerung wird oben auf den V-Kopf montiert und erweitert die Aufnahme auf Rohrdurchmesser von 100 bis 914 mm. Die maximale Tragkraft sinkt dabei auf 650 kg — das ist der niedrigste Wert in der Kette.
Geliefert wird im Paar — eine Verlängerung pro V-Kopf-Schenkel. Befestigt wird mit zwei Schrauben je Verlängerung, also vier Schrauben gesamt. Auf die Verlängerung passen anschließend Kugelbahn, PU- oder Stahlrollen, falls das Rohr nicht nur ruhen, sondern auch gedreht oder verschoben werden soll.
Wann die Verlängerung gebraucht wird
Der V-Kopf des Komplettsets Rohrbock klappbar + V-Kopf trägt Rohre direkt an zwei Auflagekanten — gut für mittlere Durchmesser. Bei großen Rohren reicht die V-Kopf-Spannweite nicht mehr aus: Das Rohr liegt zu hoch oder kippt. Mit dem Aufsatz-Paar steht die Auflage breiter und tiefer, das Rohr findet seinen Platz.
Typischer Einsatz: Stahlrohre und Gussrohre größerer Nennweiten in Vorfertigung und Montage, Schweißarbeiten an dickwandigen Leitungen, Ausrichten von Großrohrabschnitten gegeneinander. Wer regelmäßig Rohre über DN 100 bearbeitet, kommt an der Verlängerung kaum vorbei.
Hinweis: Verkaufseinheit ist das Paar — eine Bestellung umfasst zwei Verlängerungen, eine pro V-Kopf-Schenkel. Einzelstück-Bestellung ist nicht vorgesehen, weil der Bock nur paarweise sicher steht.
Erweiterung mit Aufsätzen
Auf die Verlängerung lassen sich drei Aufsätze setzen, je nach gewünschter Bewegung des Rohrs:
-
Kugelbahn: Rotation und horizontale Verschiebung des Rohrs.
-
PU-Rollen: Nur Rotation, schonend für beschichtete Rohre.
-
Stahlrollen: Nur Rotation, robust für unbeschichtete Stahlrohre.
Auch hier gilt: Die Tragkraft folgt dem niedrigsten Glied der Kette. Mit Verlängerung sind das 650 kg — auch wenn die Kugelbahn allein 925 kg könnte.
Technische Daten
| Merkmal |
Wert |
| Maximale Tragkraft |
650 kg (Paar-Konfiguration) |
| Rohrdurchmesser-Bereich |
100–914 mm |
| Verkaufseinheit |
Paar (2 Stück) |
| Befestigung |
2 Schrauben pro Verlängerung, 4 Schrauben gesamt |
| Kompatibel mit |
V-Kopf des Rohrbock-Komplettsets |
| Aufsetzbare Aufsätze |
Kugelbahn, PU-Rollen, Stahlrollen |
Häufige Fragen
Brauche ich für meinen Rohrbock unbedingt diese Verlängerung?
Nur, wenn die Rohre für den V-Kopf zu groß sind. Der V-Kopf des Rohrbock-Komplettsets trägt mittlere Durchmesser direkt. Sobald Rohre über etwa 100 mm Außendurchmesser bearbeitet werden, wird die Auflage knapp — dann lohnt die Verlängerung. Der zugelassene Bereich mit Verlängerung reicht bis 914 mm.
Warum wird die Verlängerung nur paarweise verkauft?
Der V-Kopf hat zwei Auflageschenkel, und beide müssen erweitert sein, damit das Rohr stabil und symmetrisch aufliegt. Eine einseitig montierte Verlängerung würde das Rohr kippen lassen. Aus diesem Grund ist die Verkaufseinheit fest auf das Paar festgelegt.
Lassen sich Kugelbahn, PU- oder Stahlrollen auf die Verlängerung montieren?
Ja. Die Verlängerung dient nicht nur als reine Auflagefläche, sondern auch als Adapter für die drei Aufsätze. Reihenfolge: V-Kopf bleibt im Bock, Verlängerung wird mit zwei Schrauben pro Stück oben aufgesetzt, Kugelbahn oder Rollen kommen darüber. Die Tragkraft bleibt dann auf 650 kg begrenzt — das ist der niedrigste Wert in der Kette.
Wie viele Schrauben werden für die Montage gebraucht?
Pro Verlängerung zwei Schrauben, insgesamt vier für das Paar. Die Schrauben sind im Lieferumfang der Verlängerung enthalten und werden direkt am V-Kopf befestigt. Werkzeug für die Montage: ein passender Schraubenschlüssel, fertig in wenigen Minuten.
Kann ich die Verlängerung auch ohne den Original-Rohrbock verwenden?
Nein. Die Verlängerung ist konstruktiv auf die Aufnahme des V-Kopfes im AB-Industrie-Service-Komplettset abgestimmt. Andere V-Köpfe haben abweichende Aufnahmen, Schraubenabstände oder Materialstärken — auf denen sitzt die Verlängerung nicht sicher. Im Zweifel vor dem Kauf eine Rückfrage an info@ab-industrie.de.
Angaben zu Maßen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen — verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de.
Überarbeitet: 05/2026
