Verlegegerät für Muffenrohr – dimensionsvariabel
Wenn Sie regelmäßig zwischen mehreren Nennweiten wechseln, brauchen Sie keine acht eindimensionalen Geräte mehr. Drei dimensionsvariable Verlegegeräte decken den gesamten Bereich von DN 80 bis DN 300 ab — je nach Variante mit einer Spannweite von zwei bis drei DN-Stufen.
Das Gerät wird von oben auf das verlegte Rohr aufgesetzt. Niemand muss unter die Rohrsohle. Wer einmal versucht hat, ein Spannband im engen Rohrgraben unter dem Rohr durchzubekommen, weiß, was das auf der Baustelle wert ist.
Universell für die gängigen Muffenverbindungen
Das Verlegegerät ist freigegeben für alle vorkommenden Tyton-Verbindungen sowie für die Verbindungstypen TYT, TIS, TISK und ZM — sowohl Rohre als auch Formstücke. Damit deckt es den Standard im Trinkwasser- und Abwasser-Gussrohr-Bau ab.
Drei Varianten, sieben DN-Stufen
| Variante |
Abgedeckter Bereich |
| DN 80 – DN 125 |
DN 80, DN 100, DN 125 |
| DN 150 – DN 200 |
DN 150, DN 200 |
| DN 250 – DN 300 |
DN 250, DN 300 |
Wer also vorwiegend in DN 80, 100 und 125 arbeitet, kommt mit einem Gerät aus. Wer beide kleineren Bereiche abdeckt, mit zweien. Komplett von DN 80 bis DN 300 — drei Geräte.
Wie das Gerät arbeitet
-

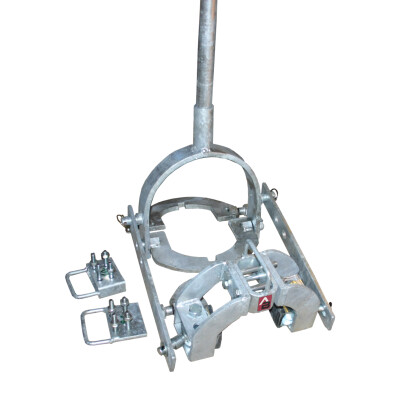

Aufsetzen von oben — Spannband umschließt das Rohr, kein Untergraben unter der Rohrsohle
-
Gummibacken schützen die Oberfläche des Rohres vor Beschädigung und Lackabplatzern
-
Einziehen über Excenter-Hebel — kontrollierte Krafteinleitung, das Rohr wird gleichmäßig in die Muffe gezogen
-
Spannweite variabel — innerhalb der Variante stellen Sie das Gerät auf die jeweilige DN-Größe ein
Technische Daten
| Eigenschaft |
Wert |
| Anwendung |
Einziehen von Muffen-Gussrohren in mehreren DN-Stufen je Gerät |
| Freigegebene Verbindungstypen |
TYT, TIS, TISK, ZM (Tyton-Familie), Rohre und Formstücke |
| Bedien-Prinzip |
Aufsetzen von oben, Einziehen über Excenter-Hebel, variable Spannweite |
| Rohrschutz |
Gummibacken am Spannband |
| Verfügbare Varianten |
DN 80–125, DN 150–200, DN 250–300 |
| Maximaler Bereich gesamt |
DN 80 bis DN 300 (DN 400 nur über das eindimensionale Gerät) |
| Artikelnummer |
340115 |
Dimensionsvariabel oder eindimensional — wofür welches Gerät?
Beide Verlegegeräte arbeiten nach dem gleichen Prinzip, decken aber zwei verschiedene Einsatzprofile ab:
| Profil |
Empfehlung |
| Sie wechseln häufig zwischen mehreren DN-Stufen DN 80 bis DN 300 |
Dimensionsvariabel (dieses Gerät) — drei Geräte decken sieben DN-Stufen ab |
| Sie arbeiten überwiegend in einer DN-Größe |
Eindimensional — günstigster Einstieg, ein Gerät reicht |
| Sie brauchen DN 400 |
Eindimensional, DN 400 — DN 400 gibt es nur in dieser Reihe |
| Sie haben einen großen DN-Bereich plus DN 400 |
Kombination: dimensionsvariabel DN 80–300, eindimensional DN 400 für den Großdurchmesser |
Häufige Fragen
Für welche Verbindungstypen ist das Gerät geeignet?
Für alle vorkommenden Tyton-Verbindungen sowie für die Verbindungstypen TYT, TIS, TISK und ZM — sowohl bei Rohren als auch bei Formstücken. Damit ist der Standard im Trinkwasser- und Abwasser-Gussrohr-Bau abgedeckt.
Wie viele Geräte brauche ich für den gesamten Bereich DN 80 bis DN 300?
Drei Geräte: eines für DN 80–125, eines für DN 150–200 und eines für DN 250–300. Sieben DN-Stufen, drei Geräte. Wenn Sie nur einen Teilbereich abdecken müssen, reicht entsprechend weniger.
Ist DN 400 mit diesem Gerät möglich?
Nein. Der dimensionsvariable Bereich endet bei DN 300. Für DN 400 nutzen Sie das eindimensionale Verlegegerät, dort gibt es eine eigene DN-400-Variante. Direktlink: Verlegegerät eindimensional.
Warum muss man das Gerät nicht unter der Rohrsohle montieren?
Das Verlegegerät wird von oben auf das bereits liegende Rohr aufgesetzt. Das Spannband umschließt das Rohr und wird oben verschlossen. Auf der Baustelle spart das viel Zeit — und im engen Rohrgraben ist es oft der einzige Weg, das Gerät überhaupt sauber ansetzen zu können.
Wird das Rohr durch das Gerät beschädigt?
Nein. Die Backen am Spannband sind mit Gummi ausgekleidet. Sie schützen die Außenfläche des Rohres vor Druckstellen und Lackschäden, auch bei wiederholtem Einsatz.
Wenn ich nur eine Dimension verlege — lohnt sich das Gerät trotzdem?
Eher nicht. Das eindimensionale Verlegegerät ist in jeder DN-Stufe günstiger. Die dimensionsvariable Lösung lohnt sich, sobald Sie regelmäßig zwischen zwei oder mehr DN-Stufen wechseln und nicht für jede Stufe ein eigenes Gerät vorhalten wollen.
