Außenwulstentferner für PE- und PP-Rohre DA90 – DA1000
Der Außenwulstentferner ist ein mechanisches Schälwerkzeug zum Abtragen der Schweißraupe nach dem Stumpfschweißen von PE- und PP-Rohren — eine Eigenmarke von AB Industrie Service. Die Klinge schält die Wulst bündig zur Rohroberfläche ab. Das funktioniert sowohl an der noch warmen Naht direkt nach dem Schweißvorgang als auch an längst abgekühlten Verbindungen.

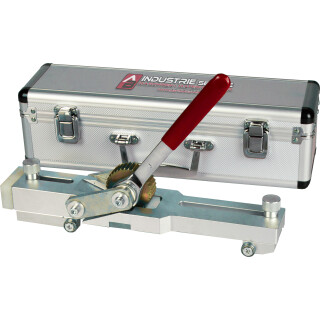

Zwei Varianten decken den kompletten Bereich vom DN 80 bis zum Großrohr ab: DA90 – DA400 mit max. 30 mm Wulstbreite und DA400 – DA1000 mit max. 40 mm Wulstbreite. Beide werden im Aluminiumkoffer geliefert, beide arbeiten ohne Strom — Antrieb über Ratschenschlüssel von Hand.
Warum die Wulst überhaupt weg muss
Die Außenwulst entsteht beim Stumpfschweißen, wenn die beiden Rohrenden unter Druck verschmelzen und Material seitlich aus der Fügezone gedrückt wird. Sie sitzt als umlaufender Wulst auf der Rohroberfläche und stört in zwei Fällen: Wenn die geschweißte Leitung in ein Schutzrohr oder einen Mantel eingeschoben werden soll — dort blockiert die Wulst den Querschnitt. Und bei der Sichtprüfung der Naht — eine vorhandene Außenwulst verdeckt, was darunter passiert ist.
Nach dem Abtragen sieht man die Wurzel der Schweißung. Eine saubere, kompakte Wurst ohne Risse zeigt: die Parameter haben gestimmt. Ein Riss in der Wurzel zeigt: die Naht ist nicht in Ordnung — und das fällt jetzt auf, nicht erst, wenn die Leitung dichtgeprüft wird.
Aufbau und Funktionsweise
Das Gerät klemmt sich quer über die Schweißnaht. Zwei Positionierungsblöcke — einer vorne, einer hinten — stellen sich auf den Rohrdurchmesser ein und liegen auf der Rohroberfläche auf. Die Klinge sitzt mittig im Rahmen und greift in die Wulst. Über die Getriebewelle und das Zahnrad wird die Klinge beim Drehen am Rohr entlang geführt — angetrieben vom mitgelieferten Ratschenschlüssel. Mit einem Gummihammer-Schlag auf den Nylonblock taucht die Klinge zu Beginn etwa 2 cm in die Wulst ein, danach läuft das Werkzeug einmal um das Rohr und schält die Wulst kontinuierlich ab.
Die Klinge ist austauschbar. Verschleiß ist normal, vor allem bei langen Schweißnähten oder bei harten PP-Compounds. Ein scharfes Wechselmesser kostet wenig — eine stumpfe Klinge, die die Wulst nur noch zerquetscht statt sauber schneidet, kostet Zeit und kann die Rohroberfläche beschädigen.
Tipp: Die Wulst lässt sich am leichtesten in der Abkühlphase entfernen, solange das Material noch warm und weich ist. Wenn die Naht voll ausgehärtet ist, geht es trotzdem — es braucht nur ein etwas mehr Kraft.
Das kleine Modell bearbeitet auch flache Platten
Die Variante DA90 – DA400 hat noch eine zweite Anwendung, die das große Modell nicht abdeckt: Wer die Positionierungsblöcke abnimmt, kann mit demselben Werkzeug Wülste an flachen PE- oder PP-Platten abtragen — zum Beispiel an stumpfgeschweißten Behältern, Schweißverbindungen an Plattenmaterial oder Reparaturstellen, an denen kein Rohr beteiligt ist. Die Klinge funktioniert auf einer Ebene genauso, der Antrieb bleibt derselbe. Das große Modell DA400 – DA1000 ist auf Rohre festgelegt.
Die beiden Modelle im Vergleich
| Merkmal |
DA90 – DA400 |
DA400 – DA1000 |
| Wawi-Artikel |
500705-001 |
500705-002 |
| Rohrdurchmesser |
DA90 bis DA400 |
DA400 bis DA1000 |
| Max. Wulstbreite |
30 mm |
40 mm |
| Gewicht |
ca. 3 kg |
ca. 5,5 kg |
| Antrieb |
Ratschenschlüssel manuell |
Ratschenschlüssel manuell |
| Klinge |
austauschbar |
austauschbar |
| Flache Platten |
✓ ohne Positionierungsblöcke |
✗ nur Rohre |
| Lieferumfang |
Aluminiumkoffer + Ratschenschlüssel |
Transportkoffer + Ratschenschlüssel |
Achtung: Im Übergangsbereich um DA400 funktionieren beide Modelle. Wer hauptsächlich Verteilernetze in DA90 bis DA315 schweißt, ist mit dem kleinen Modell besser bedient — leichter im Handling, günstiger im Anschaffungspreis. Wer regelmäßig Transportleitungen ab DA450 baut, braucht das große.
In sechs Schritten zur sauberen Naht
- Werkzeug aus dem Aluminiumkoffer nehmen und über die Schweißnaht legen.
- Vorderen und hinteren Positionierungsblock auf den Rohrdurchmesser einstellen und mit dem Schraubenschlüssel arretieren.
- Mit einem Gummihammer leicht auf den Nylonblock schlagen, bis die Klinge etwa 2 cm in die Wulst eintaucht.
- Ratschenschlüssel ansetzen und das Werkzeug am Rohr entlangführen.
- Einmal komplett um das Rohr drehen, bis die Wulst vollständig abgetragen ist.
- Wulst-Streifen prüfen — durchgehender Span ist Pflicht, Brüche im Streifen weisen auf Druckverlust oder ungleichmäßige Klingenführung hin.
Technische Daten
| Merkmal |
Wert |
| Geeignet für |
PE- und PP-Rohre, stumpfgeschweißt |
| Rohrdurchmesser-Bereich |
DA90 bis DA1000 (je nach Variante) |
| Max. Wulstbreite |
30 mm (kleines Modell) / 40 mm (großes Modell) |
| Antriebsart |
manuell über Ratschenschlüssel |
| Gewicht |
ca. 3 kg (klein) / ca. 5,5 kg (groß) |
| Klinge |
werkzeuglos austauschbar [PRÜFEN: Werkzeug für Klingenwechsel — laut PDF Schrauben M5/M6, also Innensechskant nötig] |
| Lieferumfang |
Außenwulstentferner, Ratschenschlüssel, Aluminiumkoffer |
| Zusatzfunktion (nur DA90–DA400) |
Bearbeitung flacher PE-/PP-Platten ohne Positionierungsblöcke |
Häufige Fragen
Wann wird die Wulst entfernt — direkt nach dem Schweißen oder später?
Beides ist möglich. In der Abkühlphase ist das Material noch warm und weich, die Klinge gleitet leichter durch — das spart Kraft am Ratschenschlüssel. An abgekühlten Nähten geht es ebenso, dauert aber ein paar Umdrehungen länger. Wichtig ist nur: Erst entfernen, wenn die Naht ausreichend abgekühlt und mechanisch belastbar ist.
Kann der Außenwulstentferner auch an Rohren verwendet werden, die noch in der Schweißmaschine eingespannt sind?
Ja, wenn der Platz zwischen den Spannwerkzeugen ausreicht. Bei manchen Stumpfschweißgeräten lässt sich der Arbeitsbereich so wählen, dass der Wulstentferner direkt nach der Schweißung angesetzt werden kann — ohne das Rohr vorher ausspannen zu müssen. Bei beengten Platzverhältnissen wird zuerst ausgespannt.
Worauf prüfe ich, wenn der abgetragene Wulst-Streifen Risse zeigt?
Risse in der Wulst-Wurzel sind ein Warnzeichen. Sie können auf zu geringen Anpressdruck, eine zu kurze Anwärmzeit oder Verschmutzung der Fügeflächen hindeuten. Eine Naht mit gerissener Wurzel sollte nicht weiterverwendet werden — Sichtprüfung nach DVS 2202-1 oder im konkreten Regelwerk des Auftraggebers ist Grundlage für die weitere Entscheidung.
Wie oft muss die Klinge gewechselt werden?
Das hängt vom Material und der Naht-Länge ab. Bei PE 100 unter normalen Bedingungen hält eine Klinge mehrere hundert Meter Schweißnaht. Bei harten PP-Compounds oder verunreinigtem Rohrmaterial kommt der Wechsel früher. Faustregel: Wenn der Span reißt oder die Wulst nicht mehr sauber abgeschält wird, sondern zerquetscht zurückbleibt — Klinge tauschen.
Welches Modell für gemischte Baustellen mit DA110 bis DA630?
Schwer zu sagen pauschal. Wenn die Mehrzahl der Nähte unter DA400 liegt, ist das kleine Modell DA90 – DA400 die bessere Wahl — leichter, günstiger, im Bereich um DA400 funktioniert es noch. Sobald regelmäßig Durchmesser ab DA450 dazukommen, wird das große Modell zur Pflicht. Bei wirklich gemischten Baustellen lohnt sich der Doppelkauf, weil beide Modelle gleichzeitig genutzt werden können.
Geht der Außenwulstentferner auch an PVDF- oder ABS-Rohren?
Vom Werkzeug-Prinzip her ja — eine Klinge schält Material. Bei härteren Kunststoffen wie PVDF erhöht sich aber der Klingenverschleiß deutlich. Für den regelmäßigen Einsatz an Sonderkunststoffen empfehlen wir, das Gerät vorab im konkreten Anwendungsfall zu testen. Für PE und PP ist das Werkzeug ausgelegt.
Liefern Sie ins Ausland?
Versand in alle EU-Länder, in die Schweiz und nach Norwegen. Andere Länder auf Anfrage.
Angaben zu Maßen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen — verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de.
Überarbeitet: 05/2026
