Innenwulstentferner für PE-Rohre Ø 90–630 mm

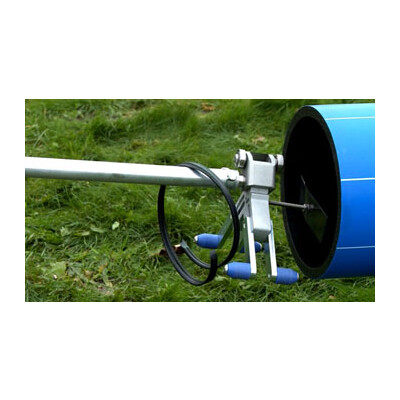

Der Innenwulstentferner entfernt den Schweisswulst nach dem Stumpfschweissen an PE- und PP-Rohren von innen — manuell, ohne Strom, mit auswechselbaren Schneidköpfen für Rohrdurchmesser Ø 90 bis 630 mm. Das Gerät besteht aus einem modularen Gestängesystem mit bis zu 9 × 1,5 m Stangen (= 13,5 m Einschubtiefe) und passenden Schneidköpfen je Nennweitenbereich.
Das Entfernen des Innenwulstes empfiehlt sich während der Abkühlphase, solange das Material noch eine gewisse Restwärme aufweist — der Wulst lässt sich dann leichter schneiden. Nach dem Schnitt verbleibt der Wulst im Schneidkopf und steht für eine spätere Nahtinspektion oder Archivierung zur Verfügung.
Schneidkopfsystem – fünf Typen für den gesamten Nennweitenbereich
Jeder Schneidkopf deckt einen bestimmten Nennweitenbereich ab. Das Messer ist so angeordnet, dass ein Einschneiden in das Grundmaterial vermieden wird. Der Abstandshalter an der Führungsstange ist stufenlos auf den jeweiligen Innendurchmesser einstellbar.
| Schneidkopf |
Nennweiten |
| Typ 1 |
Ø 90 / 110 mm |
| Typ 2 |
Ø 125 / 140 / 160 mm |
| Typ 3 |
Ø 160 / 180 / 200 mm |
| Typ 4 |
Ø 225 / 250 / 280 / 315 mm |
| Typ 5 |
Ø 355 / 400 / 450 / 500 mm (mit Verlängerungsadapter bis Ø 630 mm) |
Gestänge und Einschubtiefe
Das Gestängesystem besteht aus 9 Stangen à 1,5 m, die per Clip verbunden werden. Der Satz ergibt eine maximale Einschubtiefe von 13,5 m — ausreichend für nahezu alle Leitungslängen im Stumpfschweiss-Betrieb. Das Gestänge ist separat als Einzelteil bestellbar und ermöglicht so eine nachträgliche Erweiterung des Systems.
Bestellvarianten: Komplett-SET oder Einzelteile
Das System ist als Komplett-SET für verschiedene Nennweitenbereiche erhältlich — jedes Set enthält das Gestänge (9 × 1,5 m mit Tragetasche) und den passenden Schneidkopf. Wer das System gezielt für einzelne Nennweiten erweitern möchte, kann Schneidköpfe und Gestänge auch einzeln bestellen. Für individuelle Zusammenstellungen — z. B. nur Ø 160 und Ø 315 — genügt eine kurze Anfrage an info@ab-industrie.de.
Hinweis zum Zeitpunkt des Einsatzes:
Das Entfernen des Innenwulstes sollte während der Abkühlzeit der Schweissnaht erfolgen — nicht nach vollständigem Aushärten. Zu diesem Zeitpunkt lässt sich der Wulst mit dem Schneidkopf schonend und sauber herausschneiden, ohne das Grundmaterial zu beschädigen.
Technische Daten
| Eigenschaft |
Wert |
| Nennweitenbereich |
Ø 90–630 mm (Ø 90–500 mm Standard; Ø 630 mm mit Adapter) |
| Maximale Einschubtiefe |
13,5 m (9 × 1,5 m Gestänge) |
| Antrieb |
Manuell (kein Stromanschluss nötig) |
| Schneidköpfe |
5 Typen, wechselbar (Typ 1–5) |
| Geeignete Werkstoffe |
PE, PP |
| Wulst nach Entnahme |
Verbleibt im Schneidkopf (für Inspektion / Archivierung) |
| Abstandshalter |
Stufenlos auf Innendurchmesser einstellbar |
| Lieferform |
Komplett-SET oder Einzelteile (Schneidkopf, Gestänge, Adapter, Ersatzmesser) |
Häufige Fragen
Wann sollte der Innenwulst beim Stumpfschweissen entfernt werden?
Der Innenwulst sollte während der Abkühlzeit der Schweissnaht entfernt werden — nicht nach vollständigem Aushärten. Zu diesem Zeitpunkt lässt sich der Wulst mit dem Schneidkopf sauber herausschneiden, ohne dass übermässige Kraft erforderlich ist.
Warum ist es sinnvoll, den Innenwulst nach dem Stumpfschweissen zu entfernen?
Ein verbleibender Innenwulst kann den Strömungsquerschnitt der Leitung verringern und Ablagerungen fördern. In bestimmten Anwendungen — insbesondere bei Trinkwasser- und Gasleitungen — schreiben die einschlägigen Normen und Regelwerke das Entfernen des Innenwulstes vor. Die verbindliche Anforderung ergibt sich aus dem jeweiligen Regelwerk und der Gefährdungsbeurteilung.
Welcher Schneidkopf passt zu welchem Rohrdurchmesser?
Es gibt fünf Schneidkopf-Typen: Typ 1 für Ø 90/110 mm, Typ 2 für Ø 125–160 mm, Typ 3 für Ø 160–200 mm, Typ 4 für Ø 225–315 mm, Typ 5 für Ø 355–500 mm. Für Ø 630 mm wird zusätzlich der Verlängerungsadapter (Adapter-Beine für Typ 5) benötigt.
Wie tief kann das Gestänge in das Rohr eingeführt werden?
Mit dem Satz von 9 × 1,5 m Stangen erreicht das Gerät eine Einschubtiefe von 13,5 m. Die Stangen werden per Clip verbunden und können einzeln nachgekauft werden.
Kann ich nur einen bestimmten Schneidkopf nachbestellen, ohne ein Komplett-SET zu kaufen?
Ja. Schneidköpfe, Gestänge, Adapter-Beine und Ersatzmesser sind als Einzelteile bestellbar. Für individuelle Zusammenstellungen — z. B. nur für Ø 160 und Ø 315 mm — genügt eine Anfrage an info@ab-industrie.de.
Was passiert mit dem Wulst nach dem Herausschneiden?
Der Wulst verbleibt nach dem Schneidvorgang im Schneidkopf. Er kann anschliessend für eine visuelle Inspektion der Nahtqualität oder für die Archivierung entnommen werden.
Ist das Gerät auch für PP-Rohre geeignet?
Ja. Das Gerät ist für PE- und PP-Rohre geeignet. Der Einsatz bei anderen Kunststoffen sollte vorab geprüft werden.
Angaben zu Maßen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen — verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de.
Überarbeitet: 06/2026
