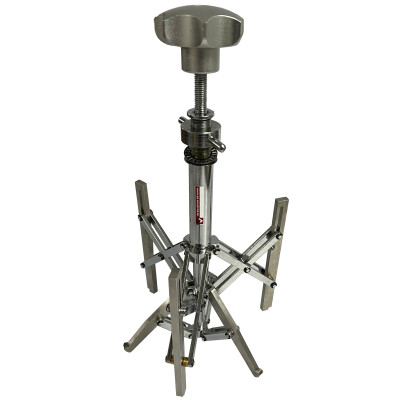

Innenzentriervorrichtung 56 – 520 mm – Manuelles Innenspannsystem für Flansch an Rohrbogen
Die Innenzentriervorrichtung Flansch an Rohrbogen ist ein manuelles Innenspannsystem, das speziell für die Flansch-an-Bogen-Schweißverbindung ausgelegt ist. Verfügbar in vier Größen mit einem Gesamt-Spannbereich von 56 bis 520 mm Innendurchmesser.
Die Vorrichtung verfügt über zwei unabhängig voneinander spannbare Spreizkörper. Der untere wird im Rohrbogen so weit gespannt, dass der obere mit seinen Vorderkanten an der Stirnseite des Bogens anliegt. Daraus ergibt sich die zentrische Position des Flansches gegenüber dem Bogen — auch bei engen Geometrien, die mit einem geraden Innenspannsystem schwer zugänglich wären. Eine zweite Person zum Halten ist nicht nötig.
Aufbau und Funktion
Die Vorrichtung arbeitet nach dem Doppelschere-Prinzip. Die Geometrie der Spreizkörper ist gegenüber der Variante für gerade Rohre angepasst — der untere Spreizkörper greift in den Bogen hinein, der obere nimmt den Flansch auf. Beide werden separat gespannt, wodurch sich Innendurchmesser von Bogen und Flansch unabhängig zueinander ausgleichen lassen.
Die Spreizkörper sind aus rostfreiem Material gefertigt — geeignet für Bau- und Edelstahlrohre.
Anwendungsbereiche
- Flansch an Rohrbogen — der spezialisierte Anwendungsfall, für den diese Vorrichtung gebaut ist
- Krümmer aller Radien innerhalb des Spannbereichs
- Bau- und Edelstahlrohre durch rostfreie Spreizkörper
- Enge Geometrien, die mit der geraden 56–940-Variante schwer zugänglich wären
Technische Daten
| Merkmal |
Wert |
| Bauart |
Manuelles Innenspannsystem mit Bogen-Geometrie, Doppelschere |
| Spannbereich gesamt |
56 – 520 mm Innendurchmesser |
| Verfügbare Größen |
4 Größen, je nach gewünschtem Spannbereich |
| Spreizkörper |
Aus rostfreiem Material, unabhängig voneinander spannbar |
| Anwendung |
Spezialisiert auf Flansch-an-Rohrbogen |
| Eignung |
Bau- und Edelstahlrohre, Krümmer aller Radien |
Größen-Übersicht
| Größe |
Spannbereich (mm) |
Spannbereich (Zoll) |
Gewicht |
| 1 |
56 – 115 |
2,2 – 4,5 |
1,0 kg |
| 2 |
85 – 195 |
3,3 – 7,6 |
3,0 kg |
| 3 |
120 – 315 |
4,7 – 12,4 |
10 kg |
| 4 |
180 – 520 |
7,0 – 20,4 |
24 kg |
Alternative im Sortiment
Für Flansche an geraden Rohren oder zylindrischen Behältern ist die Innenzentriervorrichtung Flansch an Rohr 56 – 940 mm die richtige Wahl. Sie deckt einen größeren Spannbereich ab, hat aber keine spezielle Bogen-Geometrie. Für Außenzentrierung von Rohr-an-Rohr passen unsere Rohrschnellspanner.
Alle Spann- und Zentriersysteme Passendes Anreißband
Häufige Fragen
Was ist der Unterschied zur Innenzentriervorrichtung Flansch an Rohr 56 – 940 mm?
Diese Bogen-Variante hat eine speziell für Krümmer angepasste Geometrie der Spreizkörper. Der untere Spreizkörper greift in den Bogen, der obere nimmt den Flansch auf. Die 56 – 940-Variante ist für gerade Rohre und zylindrische Behälter ausgelegt — sie deckt einen größeren Durchmesserbereich ab, ist aber für enge Bogen-Geometrien weniger geeignet.
Welche Größe passt zu meinem Innendurchmesser?
Maßgeblich ist der Innendurchmesser des Rohrbogens in Millimetern. Liegt der gewünschte Durchmesser im Überlappungsbereich zweier Größen (z. B. 115 mm oder 195 mm), nehmen Sie die kleinere Variante — sie greift kürzer und sitzt fester im Bogen.
Funktioniert die Vorrichtung bei jedem Bogenradius?
Die Vorrichtung ist für Krümmer aller Radien geeignet, solange der Innendurchmesser im Spannbereich der gewählten Größe liegt. Bei sehr engen Radien ist die kleinere Größe oft die bessere Wahl, weil die Spreizkörper kürzer in den Bogen greifen.
Eignet sich die Vorrichtung für Edelstahlrohre?
Ja. Die Spreizkörper sind aus rostfreiem Material, sodass die Vorrichtung sowohl auf Baustahl- als auch auf Edelstahlrohren eingesetzt werden kann. Eisen-Übertrag an der Innenwand wird damit vermieden.
Brauche ich eine zweite Person zum Halten?
Nein. Die zwei unabhängig spannbaren Spreizkörper sorgen dafür, dass Bogen und Flansch von der Vorrichtung selbst zentrisch zueinander gehalten werden. Eine zweite Person zum Halten ist nicht erforderlich.
Wird die Vorrichtung einzeln oder im Set geliefert?
Jede Vorrichtung ist ein Einzelartikel. Sie wählen die passende Größe in der Variantenauswahl aus und erhalten ein Stück.
