REED PLASOH12PE – PE-Rohrschnitte Ø 106–335 mm in halber Zeit

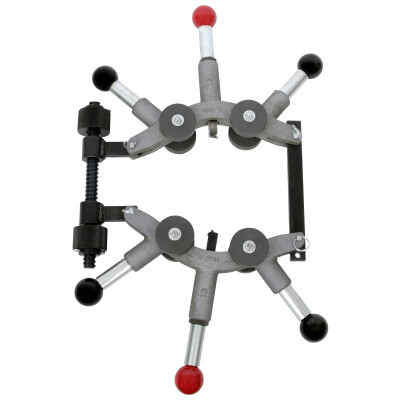

Der PLASOH12PE Hand-over-Hand Rotary™ Cutter von REED ist die schnelle Variante unter den PLAS-Rotationsschneidern. Wo die klassische In-Line-Reihe einen Hebel braucht, der nach jeder Umdrehung neu angesetzt wird, hat der Hand-over-Hand-Cutter zwei fest angebaute Bügelgriffe. Der Bediener greift links und rechts zu und dreht den Cutter Hand über Hand ums Rohr – wie an einer Sprosse weiterklettern. Das spart laut Hersteller etwa die halbe Schnittzeit gegenüber einem klassischen PLAS-Modell für denselben Rohrdurchmesser.
Das Werkzeug ist ausgelegt für PE- und HDPE-Rohre mit Ø 106 bis 335 mm – also den klassischen Versorgungsleitungs-Bereich für Trinkwasser, Gas und Druckluft im 4″- bis 12″-Segment.
Wofür der PLASOH12PE die richtige Wahl ist
Schnellere Schnittzeit
Die Bügelgriffe sind ein Teil des Cutters. Kein Hebel, der lose im Werkzeugkoffer liegt, kein Umsetzen nach jeder Vierteldrehung. Wer im Lager oder in der Werkstatt mehrere Rohre hintereinander auf Maß schneidet, merkt den Zeitvorteil schon nach dem zweiten Schnitt.
Sauberer, rechtwinkliger Schnitt
Die Außenrollen in der Schneidsektion halten den Cutter spurgenau auf dem Rohr. Der Schnitt läuft maßhaltig und rechtwinklig zur Rohrachse – Voraussetzung für Stumpfschweißung, Elektromuffenschweißung und mechanische Verbinder. Späne fallen seitlich weg, das abgetrennte Stück löst sich als Ganzes – kein Abrieb im Rohrinneren.
Mechanisch, wetterfest, ohne Strom
Kein Antrieb, keine Hydraulik, kein Öl. Trockengraphit auf den beweglichen Teilen reicht zur Pflege. Damit ist der Cutter unempfindlich gegen Nässe und Staub und ohne Auflagen in Gas-Hausanschluss-Bereichen einsetzbar.
Hand-over-Hand oder In-Line? Der entscheidende Unterschied
REED bietet zwei parallele PLAS-Linien für Kunststoffrohre. Beide schneiden im 6″- bis 12″-Bereich (160–335 mm) dieselben Rohre. Der praktische Unterschied liegt im Platzbedarf rund ums Rohr und im Erweiterungspotenzial:
| Eigenschaft |
PLASOH12PE (Hand-over-Hand) |
PLAS1PE (In-Line Rotary) |
| Bedienung |
Fest angebaute Bügelgriffe, Hand über Hand drehen |
Aufsetzbarer Hebel, nach ¼ Drehung umsetzen |
| Schnittzeit (im 6″–12″-Bereich) |
etwa halb so lang |
Referenz |
| Freiraum ums Rohr |
280 mm (11″) |
153–203 mm (6″–8″) |
| Rohr-Ø-Bereich |
106 – 335 mm |
160 – 800 mm (über die Modellreihe) |
| Modular erweiterbar |
Nein |
Ja, über zusätzliche C-Sektionen |
Faustregel: Wer regelmäßig Rohre im 4″- bis 12″-Bereich schneidet und genug Platz im Graben oder in der Werkstatt hat, fährt mit dem PLASOH12PE schneller. Wer in engen Gräben mit wenig Freiraum arbeitet oder Rohre größer als 12″ braucht, ist mit dem REED PLAS1PE bis PLAS4PE Rohrabschneider Ø 160–800 mm besser bedient.
Achtung: Mit 23,6 kg ist der PLASOH12PE kein Werkzeug, das einhändig im Graben angesetzt wird. Beim Aufsetzen aufs Rohr und beim Verzurren der Spannmuttern arbeiten zwei Personen oder eine Hebehilfe deutlich sicherer als eine Person allein.
Anfasen mit dem PLAS4B-Fasmesser
Das 15°-Fasmesser PLAS4B erzeugt beidseitig eine Fase am Schnitt – nützlich für saubere Schweißvorbereitung. Beim PE-Modell PLASOH12PE ist das Fasmesser nicht im Lieferumfang, lässt sich aber separat bestellen und nachrüsten. Schneiden und Anfasen können gleichzeitig laufen, solange die Schneidklinge das Rohr nicht vorher durchtrennt – Fasmesser nach halber Schnitttiefe zustellen, dann parallel weiterarbeiten.
Klingentausch zwischen PE und PVC
Der PLASOH12PE ist ab Werk mit der PE-Klinge aus gehärtetem Werkzeugstahl ausgerüstet. Die Schneidengeometrie treibt beim Schnitt Späne aktiv aus der Schnittfuge – wichtig, weil PE zäh ist und ohne Spanabfuhr die Klinge schnell verklebt.
Wer auch PVC-Rohre schneiden will, tauscht die Klinge gegen eine hartmetallbestückte PVC-Klinge. Das Werkzeug bleibt dasselbe, der Cutter wird damit zum PVC-Cutter. PVC-Klingen müssen separat bestellt werden.
Technische Daten
| Merkmal |
Wert |
| Hersteller |
REED Manufacturing (USA) |
| Catalog No. |
PLASOH12PE (Item Code 04468) |
| Verfahren |
Rotationsschnitt mit Bügelgriffen, manuell |
| Rohrmaterial |
PE, HDPE (PVC mit Klingentausch) |
| Rohrdurchmesser-Bereich |
106 – 335 mm (4″ – 12″) |
| Maximale Wandstärke (PE bis 12″) |
38 mm (1½″) |
| Maximale Wandstärke (PVC mit Klingentausch) |
51 mm (2″) |
| Sektionen |
E (2×), B (1×) |
| Benötigter Freiraum ums Rohr |
280 mm (11″) |
| Vorschub Schneidklinge |
¼ Umdrehung des Vorschubknopfs pro Rotation |
| Fasenwinkel (mit PLAS4B) |
15°, beidseitig |
| Antrieb |
Manuell, fest angebaute Bügelgriffe |
| Gewicht |
23,6 kg (52 lbs) |
| Made in USA |
ja |
Typische Einsatzbereiche
- Serielle Zuschnitte von PE- und HDPE-Rohren in Werkstatt und Lager
- Mehrfacheinbindungen am gleichen Strang – wenn der Cutter mehrfach hintereinander angesetzt wird
- Reparaturen an PE-Versorgungsleitungen (Gas, Wasser) über der Erde oder in breiten Gräben
- Trinkwasser- und Gasleitungsbau im 4″- bis 12″-Bereich
- Industrieller Rohrleitungsbau mit PE-Druckrohren bis Ø 335 mm
Häufige Fragen
Was bedeutet „Hand-over-Hand"?
Der Cutter hat zwei fest angebaute Bügelgriffe. Beim Schneiden greift der Bediener mit beiden Händen zu und dreht den Cutter eine volle Umdrehung ums Rohr – die Hände wandern dabei mit, wie beim Klettern an einer Sprosse. Nach jeder Umdrehung wird der Vorschubknopf eine ¼-Drehung weitergestellt. Das Verfahren ist deutlich schneller als das Hebel-Umsetzen beim klassischen In-Line-Cutter.
Kann ich mit dem PLASOH12PE auch PVC-Rohre schneiden?
Ja, aber nicht mit der mitgelieferten Klinge. Die PE-Klinge aus gehärtetem Werkzeugstahl ist für PVC zu weich. Für PVC brauchen Sie eine hartmetallbestückte PVC-Klinge, die separat bestellt wird. Der Cutter selbst ist baugleich.
Brauche ich für eine Fase auf dem PE-Rohr ein extra Werkzeug?
Nicht zwingend. Für Stumpfschweißung und Elektromuffenschweißung ist eine Fase nicht erforderlich – ein gerader, rechtwinkliger Schnitt reicht. Wer trotzdem fasen will, rüstet das PLAS4B-Fasmesser nach. Es funktioniert am PLASOH12PE und auch an anderen PLAS-Cuttern.
Wie viel Platz brauche ich rund um das Rohr?
280 mm (11″) Freiraum müssen rundum frei sein, damit der Cutter mit den angebauten Griffen ums Rohr drehen kann. In sehr engen Gräben kann das knapp werden – dort ist der In-Line-Cutter mit seinen 153–203 mm Freiraum die bessere Wahl.
Wie wird das Rohr während des Schnitts gehalten?
Das Rohr muss fest gelagert und gegen Verdrehen gesichert sein. Für Rohre bis 6″ empfiehlt der Hersteller einen Rohrbock mit V-Auflage, für größere Durchmesser eine Feldrohrzange oder entsprechende Abstützung im Graben. Im Sortiment passt dazu das Komplettset Rohrbock klappbar mit V-Kopf.
In welche Richtung wird gedreht?
Nur in Pfeilrichtung am Gussgehäuse. Wird rückwärts gedreht, kann die Klingenspitze brechen – besonders bei der hartmetallbestückten PVC-Klinge.
Was passiert mit dem abgetrennten Rohrstück?
Das Stück fällt als Ganzes ab. Es entstehen weder Späne noch Staub – damit gelangen keine Fremdkörper ins Rohrinnere. Das ist besonders bei Trinkwasser- und Gasleitungen wichtig, weil sich Späne nach der Verbindung nicht mehr aus dem Rohr entfernen lassen.
Tipp: Wer den Cutter regelmäßig im Einsatz hat, hält eine Ersatzklinge im Werkzeugkoffer – eine stumpfe Klinge stoppt den Schnitt mitten in der Einbindung. Wer auch PVC-Rohre schneidet, ergänzt eine PVC-Klinge zum PE-Bestand. Mit dem PLAS4B-Fasmesser ist der Cutter zusätzlich für Schweißvorbereitung mit Fase ausgerüstet.
