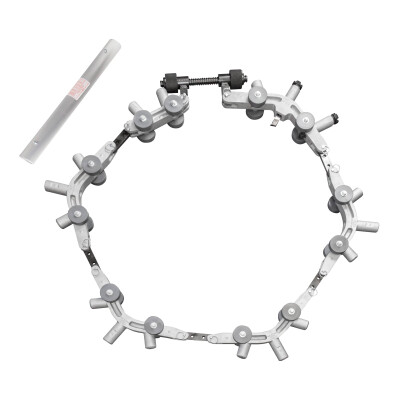

REED PLAS Rohrabschneider für PE-Rohre – Ø 160 bis 800 mm im Graben trennen
Wenn im Graben ein PE-Rohr sauber getrennt werden muss – für eine Einbindung, einen Rohrbruch oder einen Leitungsumbau – ist der PLAS Rotationsschneider von REED das Werkzeug, das die Arbeit zuverlässig erledigt. Vier Modelle decken Rohrdurchmesser von 160 bis 800 mm ab. Rundum werden nur 150 bis 200 mm Freiraum gebraucht, damit der Cutter ums Rohr rotieren kann. Das reicht auch in beengten Baugruben.
Strom? Kein Bedarf. Öl? Kein Bedarf. Was bleibt: ein mechanisches Werkzeug, das einen geraden, maßhaltigen Schnitt liefert – auch bei leicht unrunden Rohren.
Vier Modelle – welches passt zu Ihrer Rohrgröße?
Die PE-Varianten (Endung PE) sind mit Klingen aus gehärtetem Werkzeugstahl ausgerüstet, die speziell für PE und HDPE ausgelegt sind. Die Schneidengeometrie treibt die Späne beim Schnitt aus der Schnittfuge – so verklebt nichts.
| Modell |
Rohr-Ø (mm) |
Nominal |
Gewicht |
| PLAS1PE |
160 – 335 mm |
6" – 12" |
23,6 kg |
| PLAS2PE |
355 – 500 mm |
14" – 18" |
25,9 kg |
| PLAS3PE |
355 – 630 mm |
14" – 24" |
28,2 kg |
| PLAS4PE |
355 – 800 mm |
14" – 28" |
30,9 kg |
Die Modelle PLAS2PE, PLAS3PE und PLAS4PE überlappen bei der Mindestgröße (jeweils ab 355 mm). Der Unterschied liegt in der Anzahl der C-Zwischensektionen – je mehr C-Sektionen, desto größer der maximal erreichbare Rohrdurchmesser. Wer bereits ein kleineres Modell besitzt und später größere Rohre schneiden will, muss nicht die ganze Einheit tauschen, sondern bestellt zusätzliche PLAS Rohrabschneider Komponenten (Sektionen A/B/C/D) nach.
Achtung: Mit 23,6 bis 30,9 kg ist der PLAS kein Werkzeug, das einhändig im Graben angesetzt wird. Beim Aufsetzen aufs Rohr und beim Verzurren der Spannmuttern arbeiten zwei Personen oder eine Hebehilfe deutlich sicherer als eine Person allein.
Schneiden Sie Rohre kleiner als 160 mm? Für PVC- und PE-Rohre von Ø 106 bis 335 mm bietet REED den PLAS Hand-over-Hand Rotary™ Cutter Ø 106–335 mm – ein leichter handliches Schwestermodell mit einseitiger Bedienung.
Warum der PLAS Rohrabschneider die richtige Wahl ist
Schnitt im Graben – nur 150 bis 200 mm Freiraum nötig
Der Cutter rotiert um das Rohr, nicht umgekehrt. Dafür reichen sechs bis acht Zoll Luft rundum. Bei Reparaturen an Versorgungsleitungen oder Einbindungen im laufenden Netzbetrieb muss das Rohr also nicht erst weit freigelegt werden.
Gerader Schnitt – auch bei unrunden Rohren
Die äußeren Laufrollen in der Schneidsektion halten den Cutter spurgenau auf dem Rohr. Die federbelasteten Spannmuttern gleichen Ovalitäten aus, ohne dass der Schnitt schief läuft. Vor dem eigentlichen Schnitt wird mit einer leichten Einstichrotation eine Ausrichtprobe gemacht – kehrt das Messer zum Startpunkt zurück, ist die Ausrichtung korrekt.
Keine Späne im Rohr
Die Späne fallen beim Schnitt nach unten heraus, werden nicht ins Rohr geblasen. Für Trinkwasser- oder Gasleitungen ist das ein relevanter Punkt – Fremdkörper im Rohr sind nach der Einbindung schwer wieder rauszuholen.
Modular erweiterbar
Jeder Cutter besteht aus einer A-Sektion (Schneidblock), einer D-Sektion (Gegenseite) und mehreren C-Zwischensektionen. Größer werden? Mehr C-Sektionen einsetzen und eine andere Bohrung am Verbindungsbolzen nutzen. Die genaue Konfiguration pro Rohrgröße steht in der mitgelieferten Anleitung (Figure 3).
Welche Sektionen gehören zu welchem Modell?
Jeder PLAS-Cutter setzt sich aus einzelnen Sektionen zusammen, die mit einem Bolzen zum geschlossenen Ring um das Rohr verschraubt werden. Der Schneidblock sitzt entweder in der A-Sektion (PLAS1PE) oder in der D-Sektion (PLAS2PE bis PLAS4PE). Die C-Zwischensektionen vergrößern den Ringdurchmesser — je mehr C-Sektionen, desto größer das Rohr, das hineinpasst.
| Modell |
Sektion A |
Sektion B |
Sektion C |
Sektion D |
|
PLAS1PE (160–335 mm) |
✓ |
✓ |
1× |
✗ |
|
PLAS2PE (355–500 mm) |
✗ |
✓ |
2× |
✓ |
|
PLAS3PE (355–630 mm) |
✗ |
✓ |
3× |
✓ |
|
PLAS4PE (355–800 mm) |
✗ |
✓ |
4× |
✓ |
PLAS1PE ist die Sonderbauart der Reihe — der Schneidblock sitzt hier in der A-Sektion, ein D-Element gibt es nicht. Bei PLAS2PE bis PLAS4PE liegt der Schneidblock dagegen in der D-Sektion, und die A entfällt. Das ist beim Umrüsten zwischen Größen entscheidend.
Vom kleinen zum großen Modell — und umgekehrt
Die A-, B-, C- und D-Sektionen sind im Shop einzeln nachbestellbar. Wer schon einen PLAS-Cutter besitzt, kann durch Nachrüstung den abgedeckten Durchmesser-Bereich erweitern oder reduzieren — die Sektionen sind über den Pivot-Bolzen kompatibel.
| Bestand |
Ziel |
Was nachzubestellen ist |
| PLAS1PE |
PLAS2PE |
+ 1× Sektion C, + 1× Sektion D (A-Sektion bleibt im Bestand, wird beim Umbau nicht mit verbaut) |
| PLAS1PE |
PLAS3PE |
+ 2× Sektion C, + 1× Sektion D |
| PLAS1PE |
PLAS4PE |
+ 3× Sektion C, + 1× Sektion D |
| PLAS3PE |
PLAS4PE |
+ 1× Sektion C |
| PLAS3PE |
PLAS2PE-Reichweite |
Keine Nachbestellung — eine C-Sektion entnehmen, die anderen Sektionen bleiben (PLAS3PE deckt 355–630 mm ab und damit auch den 355–500-mm-Bereich der PLAS2PE) |
| PLAS3PE |
PLAS1PE |
+ 1× Sektion A (für PLAS1PE-Konfiguration A + B + 1× C; D und überzählige C bleiben für die PLAS3PE-Konfiguration im Werkzeugkoffer) |
Achtung: Die A-Sektion enthält den Schneidblock — sie wird ausschließlich für die PLAS1PE-Konfiguration (160–335 mm) verbaut. In den größeren Modellen PLAS2PE bis PLAS4PE sitzt der Schneidblock in der D-Sektion, dort entfällt die A. Wer also von einem größeren auf den PLAS1PE-Bereich umrüsten will, kommt um eine zusätzliche A-Sektion nicht herum.
Die einzelnen Sektionen finden Sie in der Sammelseite PLAS Rohrabschneider Komponenten (Sektionen A/B/C/D).
Anfasen – möglich, aber nicht im Lieferumfang
Das 15°-Fasmesser PLAS4B erzeugt beidseitig eine Fase von bis zu 16 mm Länge – praktisch für saubere Schweißvorbereitung. Wichtig für PE-Kunden: Das Fasmesser gehört nur beim PVC-Modell zum Lieferumfang. Bei den PE-Varianten (PLAS1PE bis PLAS4PE) muss es separat bestellt werden, lässt sich aber nachrüsten. Die PLAS4B-Klinge funktioniert sowohl an PVC- als auch an PE-Rohren.
Schneiden und Anfasen können gleichzeitig laufen – solange die Schneidklinge das Rohr nicht vorher durchtrennt. In der Praxis: Fasmesser nach halber Schnitttiefe zustellen, dann parallel weiterarbeiten.
Für welche Rohre – und wo es Grenzen gibt
Geeignet für PE- und HDPE-Rohre – das ist der Fokus der PE-Varianten. PE 100 / SDR 11 / DN 400 im Graben trennen? Das ist der Standardfall, für den das Werkzeug gebaut ist.
Bei der maximal schneidbaren Wandstärke gibt es eine nach Rohrgröße gestaffelte Grenze – die entscheidet, ob das Werkzeug für Ihre konkrete SDR-Klasse passt:
| Rohrdurchmesser |
Maximale Wandstärke (PE) |
| bis 355 mm |
51 mm (2") |
| bis 500 mm |
38 mm (1½") |
| bis 800 mm |
25 mm (1") |
Wenn Sie PVC schneiden müssen: Die PE-Klingen lassen sich gegen hartmetallbestückte PVC-Klingen tauschen – das Werkzeug wird damit zum PVC-Cutter. Mit diesen Klingen sind PVC-Wandstärken bis 51 mm möglich. Die PVC-Klingen müssen separat bestellt werden.
Technische Daten im Überblick
| Merkmal |
Wert |
| Hersteller |
REED Manufacturing (USA) |
| Verfahren |
Rotationsschnitt, mechanisch, handbetrieben |
| Rohrmaterial |
PE, HDPE (PVC mit Klingentausch) |
| Rohrdurchmesser-Bereich |
160 – 800 mm (je nach Modell) |
| Benötigter Freiraum ums Rohr |
150 – 200 mm (6" – 8") |
| Vorschub Schneidklinge |
¼ Umdrehung des Vorschubknopfs pro Rotation |
| Vorschub Fasmesser |
¼ Umdrehung pro Rotation |
| Fasenwinkel (mit PLAS4B) |
15°, beidseitig bis 16 mm Länge |
| Schmierung |
Keine nötig (ggf. Trockengraphit an beweglichen Teilen) |
| Antrieb |
Manuell, mit Aluminium-Hebel (im Lieferumfang) |
Typische Einsatzbereiche
- Einbindungen und Reparaturen an PE-Versorgungsleitungen (Gas, Wasser) im Graben
- Rohrbruchstellen präzise trennen, um Elektromuffen oder Stumpfschweißverbindungen vorzubereiten
- Trassenbau und Leitungsumbau im kommunalen Bereich
- Abwasser- und Druckleitungen aus HDPE
- Werkstatt- und Lageranwendungen: Rohrzuschnitt auf Maß vor der Baustelle
- Industrieller Rohrleitungs- und Anlagenbau mit großen PE-Dimensionen
Häufige Fragen
Kann ich mit dem PE-Modell auch PVC-Rohre schneiden?
Ja, aber nicht mit den mitgelieferten Klingen. Für PVC brauchen Sie hartmetallbestückte PVC-Klingen, die separat bestellt werden. Der Cutter selbst ist baugleich.
Ist das Fasmesser beim PE-Modell dabei?
Nein. Das PLAS4B-Fasmesser ist nur bei den PVC-Modellen im Lieferumfang. Für PE-Varianten können Sie es separat bestellen – es funktioniert an PE und PVC gleichermaßen.
In welche Richtung wird geschnitten?
Nur in Pfeilrichtung auf dem Gussgehäuse drehen. Wird rückwärts gedreht, kann die Klingenspitze brechen – speziell bei den hartmetallbestückten PVC-Klingen.
Wie wird das Rohr während des Schnitts gehalten?
Das Rohr muss fest gelagert und gegen Verdrehen gesichert sein. Für Rohre bis 6" empfiehlt der Hersteller einen Rohrbock mit V-Auflage, für größere Durchmesser eine Feldrohrzange oder entsprechende Abstützung im Graben. Im Sortiment passt dazu das Komplettset Rohrbock klappbar mit V-Kopf.
Kann ich den Cutter auch aufsetzen, wenn beide Rohrenden nicht zugänglich sind?
Ja. Eine Adjusting-Mutter entfernen, den Hauptschraubenstrang aus einem Pivot-Link ziehen, den Cutter ums Rohr legen und wieder schließen. Das ist der Normalfall bei Einbindungen im Graben.
Wie lange halten die Klingen – und was, wenn sie stumpf werden?
Die PE-Klingen aus gehärtetem Werkzeugstahl lassen sich mit konventionellem Schleifgerät nachschleifen. Die PVC-Hartmetallklingen brauchen Siliciumcarbid- oder Diamantscheiben – das kann jeder Maschinenbaubetrieb. Ersatzklingen sind erhältlich; ein regelmäßiger Wechsel verlängert die Werkzeuglebensdauer.
Ist der Cutter für den laufenden Baustelleneinsatz wetterfest?
Ja. Kein Strom, keine Hydraulik, kein Öl – das Werkzeug ist unempfindlich gegenüber Nässe, Kälte und Staub. Trockengraphit auf den beweglichen Teilen verlängert die Lebensdauer.
Tipp: Wer regelmäßig zwischen PVC- und PE-Leitungen wechselt, bestellt einen Satz PVC-Klingen und das PLAS4B-Fasmesser gleich mit – so deckt eine Einheit beide Rohrarten ab. Für noch größere Reichweite lassen sich die Modelle PLAS2PE bis PLAS4PE über zusätzliche C-Sektionen auf mehrere Durchmesserbereiche erweitern.
