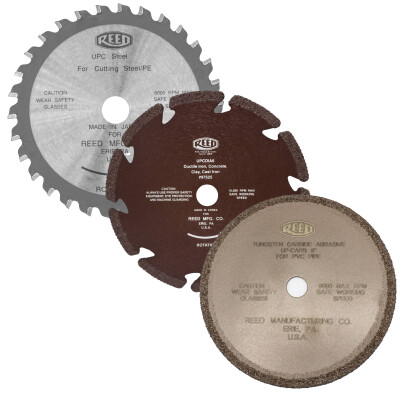

REED Sägeblätter für Universal Pipe Cutter UPC636A und UPC648A
Original-Sägeblätter von Reed Manufacturing für die pneumatischen Universal Pipe Cutter UPC636A (bis 1.000 mm) und UPC648A (bis 1.300 mm). Drei Materialien decken die typischen Werkstoffe im Wasser-, Abwasser- und Tiefbau ab: Stahl, duktiles Gusseisen, Grauguss, Steinzeug, Beton, PVC einschließlich C900/C905 und PE.
Welches Blatt zum Auftrag passt, hängt von zwei Größen ab: dem Werkstoff und der Wandstärke. Beide Angaben stehen auf dem Rohr — daraus ergibt sich die Auswahl von Material und Durchmesser.
Welches Sägeblatt für welches Rohr?
Stahlblatt UPCSTEEL — für Stahl und PE
Das Stahlblatt schneidet Stahlrohre Schedule 40 bis 12,7 mm Wandstärke. An PE arbeitet es bis 18,3 mm Wand (4"-Blatt) bzw. bis 43,7 mm Wand (6"-Blatt). Bei Stahlschnitten entstehen Funken — die Leitung muss vor dem Schnitt entleert und gespült sein.
Diamantblatt UPCDIA — für Guss, Steinzeug, Beton
Das Diamantblatt ist die Wahl für Grauguss, duktiles Gusseisen, Steinzeug und Stahlbetonrohre. Es schneidet bis 23,7 mm Wand (4"-Blatt) bzw. bis 43,7 mm Wand (6"-Blatt). Reed empfiehlt ein neues Blatt je 30"-Schnitt — das Diamantblatt ist Verschleißteil. Mit dem REED-Schärfstein UPDRESS lässt sich die Standzeit deutlich strecken.
Karbidblatt UPCARB — für PVC
Das Karbidblatt ist für PVC und CPVC ausgelegt — auch für Druckrohre der Klassen C900 und C905. Wandstärke bis 43,7 mm mit dem 6"-Blatt. Karbidblätter laufen verstopfungsanfällig, wenn das PVC weich oder feucht ist; gelegentliches Reinigen mit Drahtbürste verlängert die Standzeit.
4 Zoll oder 6 Zoll?
Die Größenwahl folgt dem Rohrdurchmesser, nicht dem Geschmack:
-
4"-Blatt: für Rohre 6"–8" (DN 150 bis DN 200)
-
6"-Blatt: für Rohre 8"–48" (DN 200 bis DN 1300)
Das 6"-Blatt schneidet zusätzlich tiefer — es bewältigt höhere Wandstärken. Wer überwiegend ab DN 200 aufwärts arbeitet, fährt mit dem 6"-Blatt als Standard, das 4"-Blatt liegt für die Sonderfälle bereit.
Auswahltabelle Werkstoff und Wandstärke
| Werkstoff |
Empfohlenes Blatt |
Max. Wand 4" |
Max. Wand 6" |
| Stahl |
UPCSTEEL |
12,7 mm |
12,7 mm |
| PE |
UPCSTEEL |
18,3 mm |
43,7 mm |
| Grauguss / duktiles Gusseisen |
UPCDIA |
23,7 mm |
43,7 mm |
| Steinzeug |
UPCDIA |
23,7 mm |
43,7 mm |
| Beton / Stahlbetonrohr |
UPCDIA |
23,7 mm |
43,7 mm |
| PVC / CPVC / C900 / C905 |
UPCARB |
23,7 mm |
43,7 mm |
Hinweis: Wenn Sie nicht sicher sind, welches Blatt zu Ihrer Wandstärke passt, halten Sie das Datenblatt des Rohres bereit und sprechen Sie uns an. Bei kombinierten Aufträgen (z. B. Sanierung mit Guss- und PVC-Anteilen) ist es üblich, mehrere Blatttypen vorzuhalten.
Standzeit und Verschleiß
Sägeblätter sind Verschleißteile. Reed gibt für das Diamantblatt einen Richtwert von etwa einem Schnitt durch ein 30"-Gussrohr (rund 254 cm Schnittlänge) pro neuem Blatt. Bei kleineren Durchmessern oder dünneren Wandstärken hält das Blatt entsprechend länger; bei stark armierten Stahlbetonrohren weniger.
Empfehlung für die Beschaffung: Pro UPC636A/UPC648A im Einsatz mindestens ein Reserveblatt im Werkstattwagen vorhalten — der Stillstand auf der Baustelle wegen eines abgenutzten Blatts ist teurer als das Reserveblatt.
Kompatibilität
Alle hier gelisteten Blätter passen ausschließlich an die REED Universal Pipe Cutter UPC636A und UPC648A (Power Cutter mit Spannkette). Sie sind nicht kompatibel mit:
- klassischen Reed Hinged Cuttern oder Rotary Cuttern (andere Bauart, Schneidräder statt Sägeblatt)
- Trennschleifern oder Winkelschleifern (anderer Antrieb, andere Aufnahme)
- den reinen PE-Modellen UPC836APE/UPC848APE (verwenden 8"-Karbidblätter UPCPE8)
Achtung: Das Stahl- und das Diamantblatt erzeugen beim Schnitt Funken. Sie sind nicht für Live-Gas- oder Ex-Anwendungen freigegeben. Vor jedem Schnitt muss die Leitung nachweislich entleert und gespült sein. Das Karbidblatt arbeitet an PVC funkenfrei.
Häufige Fragen
Welches Sägeblatt brauche ich, wenn ich nur ein einziges anschaffen will?
Wenn Ihr Sortiment mehrheitlich Guss, Steinzeug und Beton ist (typisch für Wasser- und Abwasser-Versorgung), nehmen Sie das Diamantblatt UPCDIA in 6". Für reine PVC-Tiefbau-Aufträge das Karbidblatt UPCARB in 6". Für Industrierohrleitungen aus Stahl das Stahlblatt UPCSTEEL in 6". Ein Universal-Sägeblatt gibt es nicht — der Werkstoff entscheidet.
Wie lange hält ein Diamantblatt?
Reed nennt als Richtwert einen Schnitt durch ein 30"-Gussrohr (ca. 254 cm Schnittlänge). Bei kleineren Durchmessern und dünneren Wänden entsprechend mehr. Bei stark armierten Beton- oder Stahlbetonrohren weniger. Eine harte Mindestzahl an Schnitten pro Blatt nennt Reed nicht — der Verschleiß hängt von Werkstoff, Wandstärke und Vorschub ab.
Kann ich ein Diamantblatt schärfen?
Ja. Reed bietet den Schärfstein UPDRESS an, mit dem Diamantblätter nachgeschärft werden, sobald die Schnittleistung nachlässt. Damit lässt sich die Standzeit erkennbar strecken — ersetzt das Blatt aber nicht unbegrenzt. Sobald die Diamantsegmente sichtbar abgetragen sind, ist das Blatt am Ende.
Schneidet das Stahlblatt auch Edelstahl?
Reed listet Edelstahl nicht als zugelassenen Werkstoff für die UPC-Blätter. Freigegeben ist Stahl. Wer Edelstahl trennen muss, sollte die Eignung im Einzelfall mit Reed klären — pauschal kann eine Edelstahl-Schnittleistung nicht zugesichert werden.
Verstopft das Karbidblatt bei feuchtem PVC?
Das kann vorkommen, besonders wenn der Kühlwasserstrom mit PVC-Spänen vermischt eine zähe Paste bildet. Reinigen Sie das Blatt zwischen den Schnitten mit einer Drahtbürste, bei stärkerer Verkrustung kurz mit Lösungsmittel. Das verlängert die Standzeit und verhindert ungleichmäßige Schnittkanten.
Passt das Blatt auch an meinen alten UPC mit Hydraulik-Antrieb?
Reed hat die Hydraulik-Vorgängermodelle abgekündigt und verweist Eigentümer dieser Geräte für Fragen zur Sägeblatt-Passung direkt an den Werkskontakt. Geben Sie uns die Item-Nummer Ihres Geräts, dann klären wir die Passung mit Reed. An den aktuellen pneumatischen UPC636A und UPC648A passen die hier gelisteten Blätter ohne Anpassung.
Wie schnell sollte ich Reserveblätter bestellen?
Empfehlung: Pro Maschine im Einsatz mindestens ein Reserveblatt des hauptsächlich verwendeten Typs vorhalten. Bei Großbaustellen mit gemischten Werkstoffen jeweils ein Reserveblatt pro Materialtyp. Ein Baustellen-Stillstand wegen eines verbrauchten Blatts kostet mehr als das Blatt selbst.
Liefern Sie ins Ausland?
Lieferung innerhalb Deutschlands, Österreichs und der Schweiz. Lieferungen in andere EU-/EWR-Staaten sind auf Anfrage möglich. Für ein individuelles Angebot inklusive Versandkosten kontaktieren Sie uns gern unter info@ab-industrie.de oder telefonisch unter +49 (0) 176 - 10 21 65 96.
