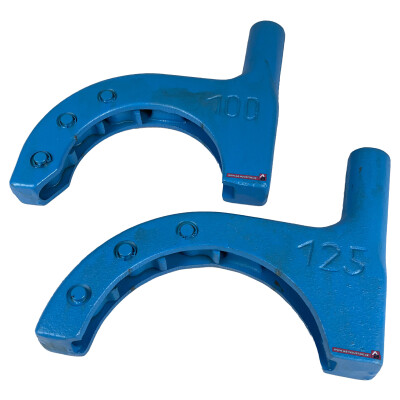

Ratschenschlüssel für Schraubmuffen im Rohrleitungsbau
Der Ratschenschlüssel – auch Ratschenmuffenschlüssel genannt – ist die schnelle Variante zum klassischen Hakenschlüssel . Statt den Schlüssel nach jeder Drehung abzunehmen und neu anzusetzen, bleibt er an der Schraubmuffe stehen. Die Ratschenmechanik überträgt die Kraft nur in eine Richtung – beim Rückhub läuft die Ratsche frei. Wer mehrere Schraubmuffen hintereinander anzieht oder im Schacht arbeitet, wo der Schlüssel ohnehin nicht voll umgesetzt werden kann, gewinnt damit deutlich Zeit.
Unser Sortiment deckt neun Nennweiten ab: DN 40, DN 65, DN 80, DN 100, DN 125, DN 150, DN 200, DN 250 und DN 300 . Pro Nennweite ein passender Schlüssel – die Ratschen-Aufnahme ist auf die jeweilige Muffenkontur abgestimmt und passt nicht auf benachbarte Größen.
Wann sich die Ratsche gegenüber dem Hakenschlüssel lohnt
Beide Schlüssel ziehen dieselbe Schraubmuffe an. Der Unterschied liegt in der Arbeitsgeschwindigkeit und im Platzbedarf.
Reihenmontage: Mehrere Muffen in Folge – die Ratsche spart bei jeder Verbindung das wiederholte Ansetzen. Bei zehn Muffen am Tag macht das im Feierabend einen Unterschied.
Enger Schacht / beengter Graben: Wo der Schlüssel nur einen kleinen Schwenkbereich hat, wird die Ratsche unverzichtbar. Ein Hakenschlüssel braucht den vollen Umlauf, eine Ratsche kommt mit wenigen Grad Schwenkweg aus.
Wechselrichtung: Zum Anziehen wie zum Lösen – die Ratsche wird umgeschaltet, der Schlüssel bleibt auf der Muffe.
Für gelegentliche Einzelverbindungen und für sehr raue Einsatzbedingungen, in denen Mechanik schmutzempfindlich werden kann, bleibt der Hakenschlüssel die robustere Wahl. Wer beides regelmäßig braucht, hat im Werkzeugkasten beides – die zwei Schlüssel ergänzen sich.
Auswahl nach Nennweite
Pro DN-Größe ein eigener Schlüssel – die Ratschen-Aufnahme ist nicht universell. Verfügbare Varianten:
DN 40 · DN 65 · DN 80 · DN 100 · DN 125
DN 150 · DN 200 · DN 250 · DN 300
Hinweis: Eine DN-50-Variante führen wir bei der Ratsche nicht. Wer bei DN 50 arbeitet, nimmt den Hakenschlüssel DN 50 – er ist in dieser Größe ohnehin handlicher.
Achtung: Die Ratschenaufnahme ist auf die jeweilige Nennweite abgestimmt. Eine zu kleine Aufnahme rutscht ab, eine zu große findet keinen Halt – beides ruiniert die Muffe. Vor der Bestellung Nennweite der Schraubmuffe prüfen.
Technische Daten
Anwendung
Anziehen und Lösen von Schraubmuffen-Verbindungen
Funktionsprinzip
Ratschenmechanik, Drehrichtung umschaltbar
Nennweiten-Bereich
DN 40 bis DN 300 (9 Varianten, DN 50 nicht im Sortiment)
Einsatzbereich
Rohrleitungsbau, Gussrohr-Verbindungen mit Schraubmuffe
Werkstoff
[PRÜFEN: Werkstoff laut Hersteller eintragen – z. B. Stahl, vergütet]
Oberflächenschutz
[PRÜFEN: z. B. brüniert, phosphatiert, verzinkt]
Abmessungen / Hebellänge / Gewicht je DN
[PRÜFEN: variantenabhängig – Werte je DN-Größe in der Wawi am Variantenartikel pflegen, sobald verfügbar]
Schwenkweg / Zahnteilung
[PRÜFEN: laut Hersteller, sobald verfügbar]
Lieferung
Wir liefern nach Deutschland, Österreich und in alle weiteren EU-Länder sowie in die Schweiz und nach Norwegen.
Häufige Fragen
Welche DN-Größe brauche ich für meine Schraubmuffe?
Die Nennweite der Ratschenaufnahme entspricht der Nennweite der Schraubmuffe. DN-100-Muffe verlangt DN-100-Schlüssel. Steht die DN-Angabe nicht direkt an der Muffe, ergibt sie sich aus der Nennweite des Rohres. Im Zweifel die Muffe ausmessen oder beim Rohrlieferanten nachfragen.
Warum gibt es keinen Ratschenschlüssel in DN 50?
Bei DN 50 wird in der Praxis fast immer mit dem Hakenschlüssel DN 50 gearbeitet – er ist in dieser kleinen Nennweite handlicher und der Zeitgewinn durch die Ratsche fällt geringer aus. Die Sortimentslücke ist also gewollt, kein Versehen.
Ratschenschlüssel oder Hakenschlüssel – was empfehlen Sie?
Für Reihenmontage oder enge Schächte, in denen ein Schlüssel nicht voll umgesetzt werden kann, lohnt sich der Ratschenschlüssel. Für gelegentliche Einzelverbindungen oder für sehr schmutzige Einsatzbedingungen ist der Hakenschlüssel die unempfindlichere Wahl – kein bewegliches Teil, das ausfallen kann. Wer beides macht, hat beides am Mann.
Darf der Ratschenschlüssel mit einem Hebelrohr verlängert werden?
Bei größeren Nennweiten ist eine handelsübliche Verlängerung üblich, weil das Lösemoment bei DN 200 und darüber mit reinem Armzug schwer aufzubringen ist. Wichtig: Die Ratschenmechanik hat eine Belastungsgrenze – wer mit Bagger oder hydraulischer Hilfe ansetzt, überlastet die Verzahnung und beschädigt früher oder später Werkzeug oder Muffe. Mit Armkraft am Hebelrohr bleibt man im sicheren Bereich.
Wie wird die Ratsche gepflegt?
Nach dem Einsatz vom groben Schmutz befreien und die Mechanik bei Bedarf leicht einölen – Sand und Schlamm in der Verzahnung sind der Hauptgrund, warum eine Ratsche irgendwann hakt. Trocken lagern, damit der Stahl nicht rostet. Wenn die Umschaltung schwergängig wird oder die Ratsche durchrutscht, hilft eine gründliche Reinigung der Mechanik; bei dauerhaftem Verschleiß wird der Schlüssel ausgetauscht.
Wirkt die Ratsche in beide Drehrichtungen?
Ja. Die Drehrichtung wird umgeschaltet – der Schlüssel zieht in eine Richtung an und löst in der anderen, ohne dass er von der Muffe genommen werden muss.
[PRÜFEN: Wortlaut allgemeiner Disclaimer aus rechtstexte-bausteine §2.6 hier einsetzen. Wenn der Wortlaut die Adresse info@ab-industrie.de enthält, wird sie im selben grauen Ton verlinkt.]
Überarbeitet: 05/2026
