Hakenschlüssel für Schraubmuffen im Rohrleitungsbau

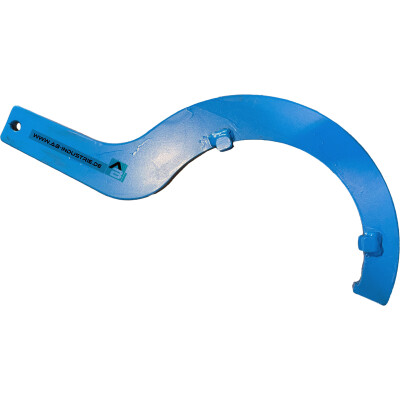

Wer Gussrohre mit Schraubmuffen verbindet, kennt das Bauteil: An der Muffe sitzt eine Aussparung – der Hakenschlüssel greift dort ein und überträgt das Drehmoment über den Hebelarm. Damit wird die Muffe angezogen oder gelöst. Ohne diesen Schlüssel kommt man an die Verbindung nicht heran, jedenfalls nicht ohne Behelfslösung, die früher oder später die Muffe ruiniert.
Unser Sortiment deckt zwölf Nennweiten ab: von DN 40 bis DN 400. Pro Nennweite ein passender Schlüssel – das ist kein Universalwerkzeug, sondern ein nennweiten-spezifisches Maßwerkzeug. Der Haken muss in die jeweilige Muffenaussparung passen, sonst trägt er nicht.
Hakenschlüssel oder Ratschenschlüssel – wann was?
Für Schraubmuffen-Verbindungen führen wir zwei Werkzeuge: den Hakenschlüssel auf dieser Seite und den Ratschenschlüssel für Schraubmuffen. Beide tun grundsätzlich dasselbe, aber sie sind für unterschiedliche Situationen gebaut.
-
Hakenschlüssel: einfaches Werkzeug ohne Mechanik. Robust, leicht zu reinigen, fällt nicht aus. Gut für gelegentliche Verbindungen und für Stellen, an denen ein Schlüssel auch mal liegen bleibt oder im Graben Dreck abbekommt.
-
Ratschenschlüssel: mit Ratschenmechanik. Spart Zeit bei vielen Verbindungen hintereinander und in engen Räumen, wo der Schlüssel nicht voll umgesetzt werden kann.
Wer regelmäßig Schraubmuffen-Verbindungen herstellt, hat im Idealfall beides. Wer nur ab und zu eine Muffe anzieht, kommt mit dem Hakenschlüssel weiter.
Auswahl nach Nennweite
Der Hakenschlüssel ist je Nennweite ein eigenes Werkzeug. Bestellt wird genau die DN-Größe, die zur Muffe passt. Verfügbare Varianten:
- DN 40 · DN 50 · DN 65 · DN 80 · DN 100 · DN 125
- DN 150 · DN 200 · DN 250 · DN 300 · DN 350 · DN 400
Achtung: Ein Hakenschlüssel trägt nur an der Nennweite, für die er gefertigt ist. Ein zu großer oder zu kleiner Haken rutscht ab oder beschädigt die Muffe. Vor der Bestellung Nennweite der Muffe prüfen.
Technische Daten
| Anwendung |
Anziehen und Lösen von Schraubmuffen-Verbindungen |
| Nennweiten-Bereich |
DN 40 bis DN 400 (12 Varianten) |
| Einsatzbereich |
Rohrleitungsbau, Gussrohr-Verbindungen mit Schraubmuffe |
| Werkstoff |
[PRÜFEN: Werkstoff laut Hersteller eintragen – z. B. Stahl, vergütet] |
| Oberflächenschutz |
[PRÜFEN: z. B. brüniert, phosphatiert, verzinkt] |
| Schlüsselweite / Hebellänge / Gewicht je DN |
[PRÜFEN: variantenabhängig – Werte je DN-Größe in der Wawi am Variantenartikel pflegen, sobald verfügbar] |
| Lieferung |
Wir liefern nach Deutschland, Österreich und in alle weiteren EU-Länder sowie in die Schweiz und nach Norwegen. |
Häufige Fragen
Welche DN-Größe brauche ich für meine Schraubmuffe?
Die Nennweite des Hakenschlüssels entspricht der Nennweite der Schraubmuffe. DN-100-Muffe verlangt DN-100-Schlüssel. Steht die DN-Angabe nicht direkt an der Muffe, ergibt sie sich aus der Nennweite des Rohres. Im Zweifel die Muffe ausmessen oder beim Rohrlieferanten nachfragen.
Reicht ein Schlüssel für mehrere benachbarte Nennweiten?
Nein. Jede Nennweite hat eine eigene Muffenaussparung, der Haken ist exakt darauf abgestimmt. Ein zu kleiner Haken rutscht durch, ein zu großer findet keinen Halt – beides ruiniert auf Dauer die Muffe und erzeugt unnötigen Materialschaden. Wer mehrere Nennweiten verarbeitet, braucht mehrere Schlüssel.
Hakenschlüssel oder Ratschenschlüssel – was empfehlen Sie?
Für gelegentliche Schraubmuffen-Arbeiten den Hakenschlüssel: kein bewegliches Teil, das ausfallen oder verschmutzen kann. Für Reihenmontage oder enge Schächte, in denen ein Schlüssel nicht voll umgesetzt werden kann, lohnt sich der Ratschenschlüssel für Schraubmuffen. Wer beides macht, hat beides am Mann.
Darf der Hakenschlüssel mit einem Hebelrohr verlängert werden?
Eine handelsübliche Verlängerung ist bei größeren Nennweiten oft notwendig, weil das Lösemoment bei DN 250 und darüber mit reinem Armzug schwer aufzubringen ist. Wichtig: Nur so viel Hebel ansetzen, wie der Schlüsselkörper auch wirklich verträgt. Wer mit dem Bagger oder einer hydraulischen Hilfe ansetzt, überlastet das Werkzeug und beschädigt früher oder später Muffe oder Schlüssel.
Wie wird der Hakenschlüssel gepflegt und gelagert?
Nach dem Einsatz vom Schmutz befreien, bei Bedarf leicht einölen – mehr Pflege braucht das Werkzeug nicht. Trocken lagern, damit der Stahl nicht rostet. Hat der Haken Risse oder ist die Hakenflanke deutlich abgenutzt, wird der Schlüssel ausgetauscht. Reparaturschweißungen an tragenden Stellen sind nicht zu empfehlen.
[PRÜFEN: Wortlaut allgemeiner Disclaimer aus rechtstexte-bausteine §2.6 hier einsetzen. Wenn der Wortlaut die Adresse info@ab-industrie.de enthält, wird sie im selben grauen Ton verlinkt.]
Überarbeitet: 05/2026
