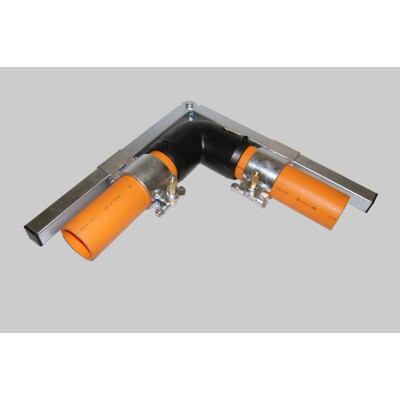

Rohrhalteklemme winkelverstellbar – DA 32 bis 160 mm
Die winkelverstellbare Rohrhalteklemme fixiert PE-Rohre beim Schweissen in einem einstellbaren Winkel von 0° bis 90°. Sie wird eingesetzt zum Sichern, Zentrieren und teilweisen Runden des Rohres während des Schweiss- und Abkühlvorgangs. Die Schellen sind auf dem Träger verschiebbar und lassen sich auf den jeweiligen Rohraussendurchmesser anpassen.
Spannsystem je nach Nennweite
Bis DA 63 erfolgt die Spannung über eine Sternschraube. Ab DA 75 werden die breiten Spannschalen über eine Schraube und Mutter mit Trapezgewinde gespannt — dieses System eignet sich für die höheren Kräfte, die bei grösseren Nennweiten anfallen.
Zwei Ausführungen: zweifach und vierfach
Die Klemme ist in zweifacher und vierfacher Ausführung lieferbar. Die vierfache Ausführung bietet zwei zusätzliche Spannpunkte für mehr Stabilität bei langen Schweisslängen oder wenn das Rohr stärker gerichtet werden muss. Ersatz- und Erweiterungsschellen sind separat als Schelle für Rohrhalteklemme (Art.-Nr. 500810) bestellbar.
Technische Daten
| Eigenschaft |
Wert |
| Nennweitenbereich |
DA 32 / 40 / 50 / 63 / 75 / 90 / 110 / 125 / 140 / 160 mm |
| Winkelbereich |
0° bis 90° |
| Spannsystem bis DA 63 |
Sternschraube |
| Spannsystem ab DA 75 |
Schraube und Mutter, Trapezgewinde |
| Ausführungen |
Zweifach / Vierfach |
| Schellen |
Verschiebbar auf dem Träger |
Häufige Fragen
Für welche Nennweiten ist die Rohrhalteklemme winkelverstellbar erhältlich?
Die Klemme ist für DA 32 bis DA 160 mm in 10 Dimensionierungen erhältlich.
Was ist der Unterschied zwischen zweifacher und vierfacher Ausführung?
Die zweifache Ausführung hat zwei Spannpunkte, die vierfache vier. Die vierfache Ausführung ist bei längeren Schweisszonen oder wenn das Rohr stärker gerichtet werden muss sinnvoll.
Kann ich Schellen für diese Klemme einzeln nachbestellen?
Ja. Ersatz- und Erweiterungsschellen sind als Schelle für Rohrhalteklemme (Art.-Nr. 500810) separat bestellbar.
Warum wechselt das Spannsystem bei DA 75?
Ab DA 75 sind die Spannschalen breiter und erfordern höhere Spannkräfte. Das Trapezgewinde ist für diesen Kraftbereich ausgelegt — die Sternschraube der kleinen Nennweiten reicht dafür nicht aus.
Wofür werden die Winkelstellungen 0°, 45° und 90° eingesetzt?
0° ist die Geradstellung für Längsstösse. 45° und 90° ermöglichen das Fixieren von Winkelverbindungen, z. B. beim Verschweissen von Formstücken oder Abzweigungen.
Angaben zu Maßen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen — verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de.
