Hinged Cutter für 2" – 4", auch wenn rund ums Rohr wenig Platz ist

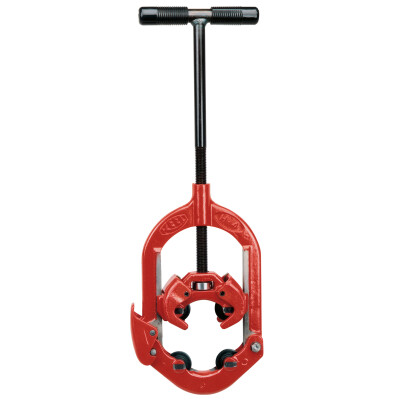

Der REED H4S Hinged Cutter ist ein scharnierbarer 4-Rad-Pipe-Cutter für Stahl- und Edelstahlrohr von 2" – 4" beziehungsweise 60 – 125 mm Außendurchmesser (Sch. 40). Der 360°-Rahmen öffnet sich am Scharnier und legt sich um das Rohr — kein Auffädeln über das Rohrende nötig. Werkseitig montiert ist das Schneidrad HS4 für Stahl und Edelstahl.
Die Bauart Hinged Cutter ist eine Erfindung von REED Manufacturing. Modellbezeichnung H4S, REED Item Code 03120.
Eigenschaften
Nur 102 mm Freiraum ums Rohr
Der geschlossene 360°-Rahmen braucht rund ums Rohr nicht mehr als 102 mm Platz. Damit kommt der H4S in Gräben, an Wänden, in Rohrregalen und in Schächten zum Einsatz, wo ein klassischer Bügel-Pipe-Cutter keinen Schwung mehr findet.
Schwung nur 90° bis 110° pro Umdrehung
Der Hilfsarm wird in einem flachen Bogen zwischen 90° und 110° geschwenkt — voller Schwung um das Rohr ist nicht nötig. Heißt: Auch in beengten Räumen, wo der Arm nicht weit ausholen kann, lässt sich der Cutter bedienen.
Vier Schneidräder, geschlossener Rahmen
Statt eines Schneidrads gegen zwei Rollen arbeitet der Hinged Cutter mit vier Schneidrädern am Umfang. Der geschlossene 360°-Rahmen leitet die gesamte Kraft in den Schnitt, ohne dass sich der Rahmen aufbiegt. Führungsstreben halten die Räder am Rohr in der Spur.
Schnitt ohne Funkenflug
Der Trennvorgang ist ein Kaltschnitt. Keine Funken, kein Wärmeeintrag ins Rohr. Damit ist der Hinged Cutter auch dort einsetzbar, wo ein Trennschleifer aus Sicherheitsgründen ausscheidet — bei Arbeiten in der Nähe entzündlicher Atmosphären, in geräuscharmen Bereichen und unter Wasser.
Hinweis: Ersatz-Schneidräder finden Sie in der Kategorie
Ersatzschneidräder REED. Für die Hinged-Cutter-Größe H4 ist das Schneidrad HS4 als Original-Ersatzteil vorgesehen — beim Bestellen auf die Größenbezeichnung achten.
Größenvergleich: H4S oder eine andere Hinged-Cutter-Größe?
Der H4S deckt 2" – 4" ab. Bei kleineren Rohren wechseln Sie zur Größe darunter, bei größeren zur nächsten Größenklasse. Hier der Vergleich zur direkt benachbarten Variante:
| Merkmal |
Hinged Cutter 1"–2½" |
REED H4S DIESES PRODUKT
|
Hinged Cutter 4"–6" |
| Modell |
REED H21/2S |
REED H4S |
REED H6S |
| Rohr-Ø |
1" – 2½" / 32 – 76 mm |
2" – 4" / 60 – 125 mm |
4" – 6" / 114 – 182 mm |
| Länge |
419 mm |
559 mm |
711 mm |
| Gewicht |
3,3 kg |
5,8 kg |
8,8 kg |
| Schneidrad |
HS21/2 |
HS4 |
HS6 |
| Link |
Hinged Cutter 1"–2½" |
diese Seite |
Hinged Cutter 4"–6" |
Weitere Größen im Sortiment: Hinged Cutter 6"–8" und Hinged Cutter 8"–12". Für deutlich größere Rohre — ab DN 150 bis DN 1.300 — wechseln Sie zum REED UPC648A Universal Pipe Cutter, eine eigene Geräteklasse mit Druckluft- oder Motorantrieb.
Technische Daten
| Merkmal |
Wert |
| Hersteller |
REED Manufacturing |
| Modell |
H4S |
| REED Item Code |
03120 |
| Bauart |
Hinged Cutter (scharnierbarer 360°-Rahmen) |
| Rohr-Ø |
2" – 4" / 60 – 125 mm AD |
| Anzahl Schneidräder |
4 |
| Werkseitig montiertes Schneidrad |
HS4 |
| Anwendung |
Stahlrohr / Edelstahlrohr Sch. 40 |
| Mindest-Freiraum ums Rohr |
102 mm (4") |
| Schwungbereich |
90° – 110° |
| Länge |
559 mm |
| Gewicht |
5,8 kg |
Häufige Fragen
Welche Rohrarten lassen sich mit dem REED H4S schneiden?
Das werkseitig montierte Schneidrad HS4 ist für Stahl- und Edelstahlrohr nach Schedule 40 ausgelegt. Für Guss- und Sphäroguss-Rohr wird das Schneidrad gegen ein HI4 getauscht. Ersatzräder sind über die Kategorie Ersatzschneidräder REED verfügbar.
Warum braucht der Hinged Cutter nur 102 mm Freiraum?
Beim Hinged Cutter rotiert nicht der Bügel ums Rohr, sondern der geschlossene 360°-Rahmen sitzt fest, und der Hilfsarm schwingt nur in einem flachen Bogen von 90° bis 110°. Das macht ihn schmaler als jeden klassischen Bügel-Pipe-Cutter und prädestiniert ihn für Gräben, Schächte und Rohrregale.
Lässt sich der Hinged Cutter ohne Rohrende-Zugang einsetzen?
Ja. Der Rahmen öffnet sich am Scharnier, der Cutter wird ums Rohr gelegt und wieder zugeklappt. Demontagen von Rohrhalterungen oder das Auffädeln über das Rohrende entfallen. Das macht den H4S für nachträgliche Schnitte an bestehenden Rohrleitungen besonders praktisch.
Entstehen beim Schneiden Funken?
Nein. Der Hinged Cutter trennt mechanisch im Kaltschnitt. Es entstehen keine Funken und kein nennenswerter Wärmeeintrag ins Rohr. Damit ist er auch in geräuscharmen Bereichen, an Orten mit Funkenflug-Verbot und unter Wasser verwendbar.
Eignet sich der H4S für Schedule 80?
Das Standard-Schneidrad HS4 ist für Schedule 40 ausgelegt. Für stärkere Wandungen bietet REED die Modell-Variante H4X mit Schneidrad HX4 für Schedule 40 und 80 an — eine andere Geräte-Version, nicht nur ein anderes Schneidrad. Bei konkretem Bedarf für Sch. 80 schreiben Sie an info@ab-industrie.de.
Liefern Sie ins Ausland?
Wir liefern nach Deutschland, Österreich und in alle weiteren EU-Länder sowie in die Schweiz und nach Norwegen.
Angaben zu Maßen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen — verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de.
