Rohrzentrierkette Doppelkette 12–60 Zoll – mittelschwere Ausführung
Die Rohrzentrierkette Doppelkette in mittelschwerer Ausführung ist ein Ausrichtwerkzeug für den Rohrleitungsbau – eine Eigenmarke von AB Industrie Service. Sie verbindet zwei Vorteile: Die mittelschwere Bauart verkraftet Wandstärken bis 20 mm, und die zwei parallelen Kettenreihen verteilen den Anpressdruck breiter über den Rohrumfang als eine Einzelkette.
Die Kette deckt Rohre von 12 bis 60 Zoll ab – das entspricht 304 bis 1.524 mm Außendurchmesser. Durch Hinzufügen oder Entfernen einzelner Kettenglieder und Spannhebel passt sich die Kette an die jeweilige Rohrdimension an.
Zwei Kettenvariationen zur Auswahl
Die Doppelkette ist in zwei Ausführungen verfügbar – je nachdem, was geschweißt wird:
-
Standard: Beide Kettenreihen liegen parallel nebeneinander – die typische Wahl bei Rohr-an-Rohr-Verbindungen.
-

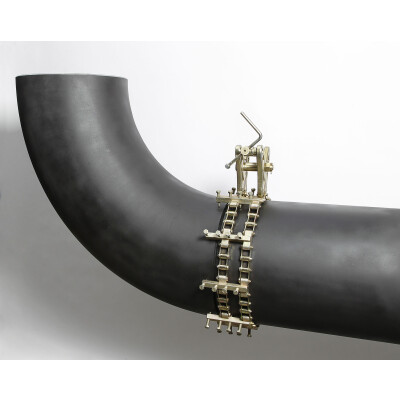

Mit seitlicher Verlängerung: Eine Seite der Kette greift mit zusätzlichen Modulen weiter aus – speziell für Rohr-an-Rohrbogen, wo auf der Bogen-Seite weniger gerade Auflage zur Verfügung steht.
Die Variante wird über die Auswahl „Kettenvariation" bestellt. Beide Varianten decken denselben Spannbereich von 12 bis 60 Zoll ab.
Tipp: Wer beide Anwendungsfälle regelmäßig vorhat – Rohr-an-Rohr und Rohr-an-Bogen – ist mit zwei Ketten sauberer aufgestellt als mit einer Universal-Lösung. Die seitliche Verlängerung lässt sich nicht spontan abbauen.
Wofür die mittelschwere Doppelkette gemacht ist
Die Doppelkette in mittelschwerer Ausführung ist die richtige Wahl, wenn beides zusammenkommt: dicke Rohrwände bis 20 mm und große Durchmesser, bei denen eine einzelne Kettenreihe punktuell zu hoch belastet würde. Typischerweise im Anlagen- und Pipelinebau bei großem Rohrdurchmesser mit anspruchsvoller Schweißvorbereitung.
Wer die zweite Kettenreihe nicht braucht, kommt mit der Rohrzentrierkette Einzelkette in mittelschwerer Ausführung günstiger und mit weniger Eigengewicht aus.
Typische Anwendungen:
- Rohr an Rohr – Variante Standard
- Rohr an Rohrbogen – Variante mit seitlicher Verlängerung
- Rohr an T-Stück
- Rohr an Flansch
Aufbau und Funktion
Die Kette wird um beide Rohrenden gelegt und über das Spannschloss angezogen. Die Spannhebel (Jackbars) liegen über die gesamte Kettenlänge verteilt und drücken die Rohrenden gegeneinander – gleichmäßig und in einer Achse. Bei der Doppelkette greifen zwei Kettenreihen parallel, jede mit ihren eigenen Spannhebeln. Kantenversatz lässt sich durch Anpassen der einzelnen Hebel ausgleichen.
Hinweis zum Gewichtssprung ab 12–44"
Wie bei den anderen mittelschweren Ketten gibt es zwischen Spannbereich 12–40" und 12–44" einen deutlichen Gewichtssprung – beim Standard von 38,0 auf 50,2 kg, bei der Variante mit seitlicher Verlängerung von 46,1 auf 60,8 kg. Hintergrund: Ab dieser Größe wechselt die Konstruktion auf eine verstärkte Kettenausführung, um die nötige Spannkraft auf großem Durchmesser zuverlässig zu halten. Wer regelmäßig in beiden Größenbereichen arbeitet, sollte den Gewichtsunterschied bei Transport- und Handhabungs-Planung einkalkulieren.
Materialhinweis Edelstahl
Die Spannhebel sind aus Edelstahl gefertigt. Die Kette selbst und die übrigen Kontaktpunkte sind aus verzinktem Stahl – ausreichend für unlegierte und niedriglegierte Rohre. Für Edelstahl-Rohre, bei denen jeder Eisenkontakt vermieden werden muss (Lebensmittel, Pharma, Edelstahl-Anlagenbau), ist diese Ausführung nicht geeignet. Eine reine Edelstahl-Variante ist auf Anfrage verfügbar – schreiben Sie an info@ab-industrie.de.
Achtung: Schweißarbeiten dürfen nur durch ausgebildetes oder zertifiziertes Personal und unter Berücksichtigung der einschlägigen Sicherheitsvorschriften durchgeführt werden. Erforderliche persönliche Schutzausrüstung: Schweißerschutzkleidung, Schweißerschutzhelm oder -schild mit geeigneten Schutzgläsern, Schutzhandschuhe, gegebenenfalls Atemschutz nach Gefährdungsbeurteilung.
Empfehlungen für Zubehör
Wer mit dünneren Rohrwänden bis 12,7 mm arbeitet, fährt mit der Rohrzentrierkette Doppelkette in leichterer Ausführung günstiger und leichter. Beim Schweißen mit Kantenversatz hilft das Spalteisen – es wird unter die Brücken eingetrieben und gleicht die Höhe zwischen den Rohrenden aus. Für die Wurzellage beim WIG-Schweißen ist Formiergas Pflicht: passende Systeme finden Sie in der Kategorie Formieren.
Technische Daten
| Merkmal |
Wert |
| Bauart |
Doppel-Rohrzentrierkette, mittelschwere Ausführung |
| Spannbereich |
12–60 Zoll (304–1.524 mm) |
| Max. Wandstärke |
20 mm |
| Kettenvariationen |
Standard / mit seitlicher Verlängerung |
| Material Spannhebel |
Edelstahl |
| Material Kette und Spannschloss |
verzinkter Stahl |
| Anpassung |
Verlängerbar oder kürzbar durch Hinzufügen/Entfernen von Kettengliedern und Spannhebeln |
| Lieferumfang |
Rohrzentrierkette in gewählter Variation und Größe, mit Spannschloss |
Größen- und Gewichtstabelle
| Spannbereich |
Gewicht Standard |
Gewicht mit seitlicher Verlängerung |
| 12–16" |
18,5 kg |
22,4 kg |
| 12–20" |
21,3 kg |
25,8 kg |
| 12–24" |
24,1 kg |
29,2 kg |
| 12–28" |
29,7 kg |
36,0 kg |
| 12–32" |
32,5 kg |
39,3 kg |
| 12–36" |
35,2 kg |
42,7 kg |
| 12–40" |
38,0 kg |
46,1 kg |
| 12–44" |
50,2 kg |
60,8 kg |
| 12–48" |
59,4 kg |
71,9 kg |
| 12–52" |
63,2 kg |
76,5 kg |
| 12–56" |
69,9 kg |
84,8 kg |
| 12–60" |
72,4 kg |
86,3 kg |
Häufige Fragen
Was ist der Unterschied zwischen Standard und „mit seitlicher Verlängerung"?
Bei der Standard-Doppelkette liegen beide Kettenreihen parallel nebeneinander – das ist die typische Wahl bei geraden Rohr-an-Rohr-Verbindungen. Bei der Variante mit seitlicher Verlängerung greift eine Seite mit zusätzlichen Modulen weiter aus. Das ist gemacht für Rohr-an-Rohrbogen-Schweißungen, wo auf der Bogen-Seite weniger gerade Auflage verfügbar ist und die Kette dort eine längere Distanz überbrücken muss.
Wann lohnt sich die Doppelkette gegenüber der Einzelkette?
Die Doppelkette verteilt den Anpressdruck über zwei parallele Kettenreihen und damit über eine breitere Fläche am Rohr. Sinnvoll ist sie bei sehr großen Rohrdurchmessern, bei denen eine einzelne Kettenreihe punktuell zu hoch belastet würde. Bei Standard-Anwendungen mit dicken Wänden reicht die Einzelkette in mittelschwerer Ausführung in den meisten Fällen aus.
Welche Wandstärken kann die Rohrzentrierkette ausgleichen?
Die Doppelkette in mittelschwerer Ausführung ist für Wandstärken bis 20 mm ausgelegt. Bei dünneren Wänden bis 12,7 mm ist die leichtere Ausführung (Type 200) ausreichend und erspart unnötiges Gewicht.
Warum ist der Gewichtssprung zwischen 12–40" und 12–44" so groß?
Beim Wechsel ändert sich die Konstruktion: Ab Spannbereich 12–44" wird die Kette mit verstärktem Material ausgeführt, um die Spannkraft auf großem Durchmesser zuverlässig zu halten. Beim Standard wächst das Gewicht von 38,0 auf 50,2 kg, bei der Variante mit seitlicher Verlängerung von 46,1 auf 60,8 kg. Der Sprung ist also gewollt – kein Datenfehler. Wer regelmäßig in diesem Übergangsbereich arbeitet, sollte das bei der Auswahl mit einplanen.
Lässt sich die Kette an verschiedene Rohrgrößen anpassen?
Ja. Die Rohrzentrierkette ist modular aufgebaut. Durch Hinzufügen oder Entfernen einzelner Kettenglieder und Spannhebel lässt sich die Kette an die jeweilige Rohrdimension anpassen. Eine Kette mit Spannbereich 12–32" lässt sich also problemlos auch auf 12–24" verkürzen oder mit zusätzlichen Gliedern auf 12–40" verlängern. Beim Übergang in die verstärkte Bauart ab 12–44" funktioniert das nicht direkt – dort muss die größere Variante gewählt werden.
Lässt sich die seitliche Verlängerung bei Bedarf abnehmen?
Nein. Die Doppelkette mit seitlicher Verlängerung wird mit den zusätzlichen Modulen geliefert und behält diese Bauart. Wer die Variante als universelle Werkstatt-Kette nutzen möchte, kann sie zwar auch für Rohr-an-Rohr einsetzen – das zusätzliche Material ergibt aber Mehrgewicht ohne Mehrwert auf geraden Verbindungen. Wer beide Anwendungen regelmäßig hat, ist mit zwei Ketten besser aufgestellt.
Eignet sich die Rohrzentrierkette für Edelstahlrohre?
Diese Ausführung ist für unlegierte und niedriglegierte Stahlrohre konzipiert. Die Spannhebel sind aus Edelstahl, Kette und Spannschloss aus verzinktem Stahl – damit kommt verzinkter Stahl in Kontakt mit dem Rohr. Für Edelstahl-Rohre, bei denen jeder Eisenkontakt vermieden werden muss, ist eine reine Edelstahl-Variante auf Anfrage verfügbar.
Welche Schweißverbindungen lassen sich mit der Doppelkette vorbereiten?
Die Doppelkette eignet sich für Rohr-zu-Rohr (Standard-Variante), Rohr-zu-Rohrbogen (Variante mit seitlicher Verlängerung), Rohr-zu-T-Stück und Rohr-zu-Flansch. Bei allen Varianten werden die beiden Bauteile so zueinander positioniert, dass die Schweißnaht spaltgleich ausgerichtet ist.
Ist das Spannschloss im Lieferumfang enthalten?
Ja. Jede Rohrzentrierkette wird mit dem passenden Spannschloss geliefert. Die Kette ist sofort einsatzbereit – es muss kein Spannschloss separat bestellt werden.
Liefern Sie auch ins Ausland?
Versand in alle EU-Länder, in die Schweiz und nach Norwegen. Andere Länder auf Anfrage.
Angaben zu Maßen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen — verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de.
