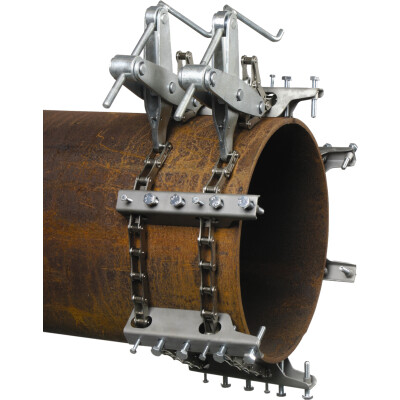

Rohrzentrierkette kompakte Ausführung 5–60 Zoll, Edelstahl
Die Rohrzentrierkette in kompakter Ausführung in Edelstahl ist ein Ausrichtwerkzeug für den Edelstahl-Rohrleitungsbau – eine Eigenmarke von AB Industrie Service. Sie ist komplett aus Edelstahl gefertigt: Kette, Spannhebel und Spannschloss. Damit kommt ausschließlich Edelstahl in Kontakt mit dem Rohr. Das ist Pflicht, sobald Eisenkontamination vermieden werden muss – im Lebensmittel- und Pharma-Anlagenbau, im reinen Edelstahl-Rohrleitungsbau und überall dort, wo Lochfraß-Korrosion ausgeschlossen sein soll.
Der Spannbereich beginnt bei 5 Zoll und reicht bis 60 Zoll – das entspricht 127 bis 1.524 mm Außendurchmesser. Die Spannkraft beträgt 2.500 kg, Wandstärken bis 12,7 mm sind möglich.
Warum die Edelstahl-Variante bei Edelstahl-Rohren Pflicht ist
Wenn Carbon-Stahl-Werkzeug auf einer Edelstahl-Oberfläche reibt, bleiben mikroskopische Eisenpartikel auf dem Rohr zurück. Diese Partikel rosten unter Feuchtigkeit – und der Rost greift die passive Schutzschicht des Edelstahls an. Es entstehen Lochfraß-Korrosionsstellen, die sich oft erst Wochen oder Monate später als Risse oder Undichtigkeiten zeigen.
Im Lebensmittel- und Pharma-Bereich, in Edelstahl-Anlagen mit aggressiven Medien und in der Halbleiterindustrie ist das nicht akzeptabel. Deshalb gilt dort die Regel: nur Edelstahl-Werkzeug an Edelstahl-Rohren. Die kompakte Ausführung in Edelstahl ist genau dafür konstruiert.
Tipp: Edelstahl-Werkzeuge nicht zusammen mit Carbon-Stahl-Werkzeugen in derselben Werkzeugkiste lagern. Schon der Kontakt im Werkzeugkoffer kann Eisenabrieb auf das Edelstahl-Werkzeug übertragen, der dann beim nächsten Einsatz aufs Rohr geht. Trennung in der Lagerung ist genauso wichtig wie die richtige Materialwahl.
Einzel- oder Doppelkette zur Auswahl
Die Rohrzentrierkette ist in zwei Ausführungen verfügbar:
-
Einzelkette: Spannt mit einer Kettenreihe – ausreichend für die meisten Standard-Anwendungen, leichter und günstiger.
-
Doppelkette: Spannt mit zwei parallelen Kettenreihen, was den Anpressdruck breiter über den Rohrumfang verteilt – sinnvoll bei größeren Rohrdurchmessern oder wenn die Spannkraft auf eine breitere Fläche aufliegen soll.
Die Variante wird über die Auswahl „Ausführung" bestellt. Beide Varianten decken denselben Spannbereich von 5 bis 60 Zoll ab.
Aufbau und Funktion
Die Kette wird um beide Rohrenden gelegt und über das Spannschloss angezogen. Die Spannhebel (Jackbars) liegen über die gesamte Kettenlänge verteilt und drücken die Rohrenden gegeneinander – gleichmäßig und in einer Achse. Die Spannkraft beträgt 2.500 kg. Kantenversatz lässt sich durch Anpassen der einzelnen Hebel ausgleichen.
Anzahl der Spannhebel pro Größe: zwischen 4 (Spannbereich 5–12") und 15 (Spannbereich 5–60"). Genaue Werte siehe Größentabelle.
Typische Anwendungen:
- Rohr an Rohr in Edelstahl-Anlagen
- Rohr an Rohrbogen
- Rohr an T-Stück
- Rohr an Flansch
Wenn keine Edelstahl-Pflicht besteht
Wer ausschließlich klassischen Stahl-Rohrleitungsbau betreibt und keine Edelstahl-Rohre verschweißt, kommt mit der Rohrzentrierkette kompakte Ausführung in Stahl günstiger aus. Die Stahl-Variante hat eine Carbon-Stahl-Kette und Edelstahl-Spannhebel – ausreichend für unlegierte und niedriglegierte Rohre, aber nicht für Edelstahl.
Achtung: Schweißarbeiten dürfen nur durch ausgebildetes oder zertifiziertes Personal und unter Berücksichtigung der einschlägigen Sicherheitsvorschriften durchgeführt werden. Erforderliche persönliche Schutzausrüstung: Schweißerschutzkleidung, Schweißerschutzhelm oder -schild mit geeigneten Schutzgläsern, Schutzhandschuhe, gegebenenfalls Atemschutz nach Gefährdungsbeurteilung.
Empfehlungen für Zubehör
Beim Schweißen mit Kantenversatz hilft das Spalteisen – es wird unter die Brücken eingetrieben und gleicht die Höhe zwischen den Rohrenden aus. Für die Wurzellage beim WIG-Schweißen ist Formiergas Pflicht: passende Systeme finden Sie in der Kategorie Formieren.
Technische Daten
| Merkmal |
Wert |
| Bauart |
Rohrzentrierkette, kompakte Ausführung, komplett Edelstahl |
| Spannbereich |
5–60 Zoll (127–1.524 mm) |
| Spannkraft |
2.500 kg |
| Max. Wandstärke |
12,7 mm |
| Ausführungen |
Einzelkette / Doppelkette |
| Material |
komplett Edelstahl – Kette, Spannhebel, Spannschloss |
| Rohr-Kontakt |
ausschließlich Edelstahl |
| Anpassung |
Verlängerbar oder kürzbar durch Hinzufügen/Entfernen von Kettengliedern und Spannhebeln |
| Lieferumfang |
Rohrzentrierkette in gewählter Ausführung und Größe, mit Spannschloss |
Größen- und Gewichtstabelle
Die Anzahl der Spannhebel ist bei Einzel- und Doppelkette identisch – die Doppelkette ist durch die zweite Kettenreihe rund 1–3 kg schwerer.
| Spannbereich |
Anzahl Spannhebel |
Gewicht Einzelkette |
Gewicht Doppelkette |
| 5–12" |
4 |
6,1 kg |
7,0 kg |
| 5–16" |
4 |
6,5 kg |
7,4 kg |
| 5–20" |
5 |
7,4 kg |
8,6 kg |
| 5–24" |
6 |
8,2 kg |
9,5 kg |
| 5–36" |
9 |
10,9 kg |
12,9 kg |
| 5–42" |
11 |
12,4 kg |
14,8 kg |
| 5–48" |
13 |
14,1 kg |
17,0 kg |
| 5–54" |
14 |
15,2 kg |
18,4 kg |
| 5–60" |
15 |
16,2 kg |
19,6 kg |
Häufige Fragen
Was unterscheidet die Edelstahl-Variante von der Stahl-Variante?
Die Edelstahl-Variante ist komplett aus Edelstahl gefertigt – Kette, Spannhebel und Spannschloss. Damit kommt ausschließlich Edelstahl in Kontakt mit dem Rohr. Bei der Stahl-Variante besteht die Kette aus Carbon-Stahl, nur die Spannhebel sind aus Edelstahl. Die Stahl-Variante ist günstiger und reicht für unlegierte und niedriglegierte Stahlrohre. Sobald aber Edelstahl-Rohre verschweißt werden, ist die Edelstahl-Variante Pflicht – sonst droht Lochfraß-Korrosion.
Warum führt Carbon-Stahl auf Edelstahl-Rohren zu Korrosion?
Wenn Carbon-Stahl-Werkzeug auf einer Edelstahl-Oberfläche reibt, bleiben mikroskopische Eisenpartikel auf dem Rohr zurück. Diese Partikel rosten unter Feuchtigkeit – und der Rost greift die passive Schutzschicht des Edelstahls an. Es entstehen Lochfraß-Korrosionsstellen, die sich oft erst Wochen oder Monate später als Risse oder Undichtigkeiten zeigen. Deshalb gilt im Edelstahl-Anlagenbau die Regel: nur Edelstahl-Werkzeug an Edelstahl-Rohren.
Ist die Rohrzentrierkette für Lebensmittel- und Pharma-Anwendungen geeignet?
Ja. Da ausschließlich Edelstahl in Kontakt mit dem Rohr kommt, ist die Rohrzentrierkette geeignet für den Rohrleitungsbau in Lebensmittel-, Pharma- und chemisch sensiblen Anlagen. Die hygienisch korrekte Rohrvorbereitung – Innenreinigung, Endreinigung, Passivierung – muss separat sichergestellt werden, das Werkzeug allein ist dafür nicht zuständig.
Wann lohnt sich die Doppelkette gegenüber der Einzelkette?
Die Doppelkette verteilt den Anpressdruck über zwei parallele Kettenreihen und damit über eine breitere Fläche am Rohr. Sinnvoll ist sie bei größeren Rohrdurchmessern, bei denen eine einzelne Kettenreihe punktuell zu hoch belastet würde. Bei Standard-Anwendungen reicht die Einzelkette in den meisten Fällen aus.
Welche Wandstärken kann die Rohrzentrierkette ausgleichen?
Die kompakte Ausführung ist für Wandstärken bis 12,7 mm ausgelegt. Bei dickeren Wänden – ab etwa 13 mm – ist eine schwerere Bauart nötig. In der Edelstahl-Variante ist eine reine Edelstahl-Ausführung für dickere Wandstärken auf Anfrage erhältlich – schreiben Sie an info@ab-industrie.de.
Was bedeutet die Spannkraft von 2.500 kg in der Praxis?
Die Spannkraft von 2.500 kg ist die Kraft, mit der die Rohrenden über das Spannschloss gegeneinander gedrückt werden. Sie reicht aus, um Rohre bis 12,7 mm Wandstärke zuverlässig in Position zu halten – auch bei Spannungen aus Eigengewicht oder leichten Schwingungen während des Heftens.
Lässt sich die Kette an verschiedene Rohrgrößen anpassen?
Ja. Die Rohrzentrierkette ist modular aufgebaut. Durch Hinzufügen oder Entfernen einzelner Kettenglieder und Spannhebel lässt sich die Kette an die jeweilige Rohrdimension anpassen. Eine Kette mit Spannbereich 5–24" lässt sich also problemlos auch auf 5–20" verkürzen oder mit zusätzlichen Gliedern auf 5–36" verlängern.
Welche Schweißverbindungen lassen sich vorbereiten?
Die Rohrzentrierkette eignet sich für Rohr-zu-Rohr, Rohr-zu-Bogen, Rohr-zu-T-Stück und Rohr-zu-Flansch. Bei allen vier Varianten werden die beiden Bauteile so zueinander positioniert, dass die Schweißnaht spaltgleich ausgerichtet ist.
Ist das Spannschloss im Lieferumfang enthalten?
Ja. Jede Rohrzentrierkette wird mit dem passenden Spannschloss geliefert – ebenfalls in Edelstahl. Die Kette ist sofort einsatzbereit – es muss kein Spannschloss separat bestellt werden.
Liefern Sie auch ins Ausland?
Versand in alle EU-Länder, in die Schweiz und nach Norwegen. Andere Länder auf Anfrage.
