Diese Seite bündelt die Einzelteile zum Schieberschlüssel-Set Art. 203500. Werkzeugkasten, Drehkreuz, Verlängerung, Straßenkappenheber und Schlüsseleinsätze sind einzeln nachbestellbar — passgenau zum Set.
Wann diese Einzelteile sinnvoll sind
Wenn an einem vorhandenen Set Art. 203500 ein Teil verschlissen, beschädigt oder verloren ist, lohnt sich der Tausch des Einzelteils statt eines neuen Komplettsets. Über diese Seite holen Sie sich genau das Teil nach, das bei Ihnen fehlt.
Maße und Bauformen sind identisch zum Set, sodass die Ersatzteile in den vorhandenen Werkzeugkasten passen und mit den restlichen Set-Bestandteilen funktionieren.
Welches Teil ist welches

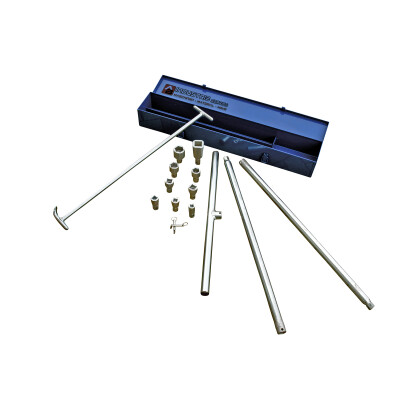

Die 13 Varianten dieser Seite entsprechen den Bestandteilen des Sets. Die Variantennummern sind Original-Bezeichnungen vom Hersteller und tauchen auch im Lieferschein des Sets auf.
| Variante |
Beschreibung |
| 5001 |
Werkzeugkasten 900 × 150 × 110 mm, pulverbeschichtet, tragbar |
| 5002 |
Drehkreuz, 24er Schlüsselweite |
| 5003 |
Verlängerung ca. 75 cm |
| 5004 |
Straßenkappenheber, lange Standardausführung |
| 5006 |
Schlüsseleinsatz Innenvierkant 14 mm |
| 5007 |
Schlüsseleinsatz Innenvierkant 17 mm |
| 5008 |
Schlüsseleinsatz Innenvierkant 19 mm |
| 5009 |
Schlüsseleinsatz Innenvierkant 22 mm |
| 5010 |
Schlüsseleinsatz Innenvierkant 24 mm |
| 5011 |
Schlüsseleinsatz Sechskant 27 mm |
| 5012 |
Schlüsseleinsatz Sechskant 30 mm |
| 5013 |
Schlüsseleinsatz Sechskant 36 mm |
| 5014 |
Schieberschlüssel 32 × 32 × 80 mm vierkant konisch, mit angeschweißtem 24-mm-Sechskant und Sicherungsbohrung |
Hinweis: Federstecker-Sicherungen, einzelne Sicherungsstifte und der kurze Straßenkappenheber sind nicht über diese Seite, sondern als eigene Zubehör-Artikel im Shop erhältlich.
Technische Daten
| Merkmal |
Wert |
| Anzahl Varianten |
13 (Werkzeugkasten, Drehkreuz, Verlängerung, Straßenkappenheber, 8 Schlüsseleinsätze, konischer Schieberschlüssel) |
| Zugehöriges Set |
Art. 203500 |
| Anschlussformen Schlüsseleinsätze |
Innenvierkant 14, 17, 19, 22, 24 mm; Sechskant 27, 30, 36 mm |
| Konischer Schieberschlüssel |
32 × 32 × 80 mm vierkant, mit 24-mm-Sechskant und Sicherungsbohrung |
| Drehkreuz-Schlüsselweite |
24 mm |
| Werkzeugkasten |
900 × 150 × 110 mm, pulverbeschichtet |
| Betriebsart |
Handbetrieb |
Reparatur statt Neukauf
Statt eines neuen Komplettsets reicht in vielen Fällen das Einzelteil. Über die Variantenauswahl bestellen Sie genau den Bestandteil nach, der bei Ihnen fehlt oder ersetzt werden muss.
Bei Verlängerungen mit defektem Schlüsseleinsatz steht zusätzlich ein Reparatur-Artikel im Shop bereit: Der alte Einsatz wird entfernt und ein neuer eingeschweißt — der Verlängerungsstab selbst bleibt erhalten.
Zum Schieberschlüssel-Set
Maße außerhalb des Sets
Wenn Sie eine Anschlussform brauchen, die im Set nicht enthalten ist, finden Sie diese als eigenständige Zubehör-Artikel in der Kategorie Schieberschlüssel. Verfügbar sind unter anderem Sechskant 19, 22, 24, 32, 38, 41, 46, 50, 55 und 75 mm, Vierkant 12, 30 × 30, 35 × 35 und 55 × 55 mm, ein 13-mm-Dreikant, konische Schieberschlüssel 23 × 23 und 50 × 50 mm sowie PE-Ventil-Einsätze.
Manueller Betrieb — kein Maschinenantrieb
Wie das Set sind auch die Einzelteile für den Handbetrieb mit Drehkreuz ausgelegt. An Maschinenantrieben wirken deutlich höhere Kräfte, für die diese Bauform nicht konstruiert ist.
Gefahr: Diese Einzelteile sind nicht für Schieber-Drehmaschinen oder andere Maschinenantriebe geeignet. Bei maschineller Belastung kann es zu Brüchen am Werkzeug, am Schieber oder zu Verletzungen kommen. Für maschinellen Betrieb sind anders ausgelegte Sets erforderlich.
Häufige Fragen
Welches Einzelteil brauche ich für mein Set Art. 203500?
Vergleichen Sie die Variantennummern in der Übersicht oben mit dem Teil, das bei Ihnen fehlt. Werkzeugkasten = 5001, Drehkreuz = 5002, Verlängerung = 5003, Straßenkappenheber lange Ausführung = 5004. Die Schlüsseleinsätze tragen die Nummern 5006 bis 5013, der konische Schieberschlüssel 5014. Im Zweifel rufen Sie uns an, dann klären wir das gemeinsam.
Passen die Einzelteile auch zu älteren Sets?
Maße und Anschlussformen sind seit Jahren unverändert, sodass die aktuellen Einzelteile in den meisten Fällen auch zu älteren Versionen des Sets passen. Eine Ausnahme: Die früheren Sicherungsbolzen wurden durch Federstecker-Sicherungen ersetzt — diese gibt es als eigenen Zubehör-Artikel.
Kann eine defekte Verlängerung repariert werden?
Wenn nur der eingeschweißte Schlüsseleinsatz an der Verlängerung defekt ist, ja. Es gibt einen Reparatur-Artikel im Shop, mit dem der alte Einsatz entfernt und ein neuer eingeschweißt wird. Bei Schäden am Verlängerungsstab selbst lohnt der Tausch der kompletten Verlängerung (Variante 5003).
Was, wenn meine Anschlussform im Set nicht enthalten ist?
Diese Seite deckt nur die Bestandteile des Sets ab. Weitere Anschlussformen — zusätzliche Sechskant- und Vierkant-Größen, Dreikant 13 mm, konische Schieberschlüssel, PE-Ventil-Einsätze — finden Sie als eigene Zubehör-Artikel in der Kategorie Schieberschlüssel.
Ist eine Sonderanfertigung möglich?
Sonderanfertigungen sind grundsätzlich möglich, lohnen sich als Einzelstück aber selten. Stückzahl, Härtung und Maße bestimmen den Preis spürbar. Empfehlung: Erst prüfen, ob das Standard-Sortiment passt — wenn nichts dabei ist, fragen Sie uns mit Maß und Mengen-Vorstellung an.
Liefern Sie ins Ausland?
Lieferung innerhalb Deutschlands, Österreichs und der Schweiz. Lieferungen in andere EU-/EWR-Staaten sind auf Anfrage möglich; bitte sprechen Sie uns an.
