Lückenfüller, PE-Ventil-Einsatz und Drehmaschinen-Adapter

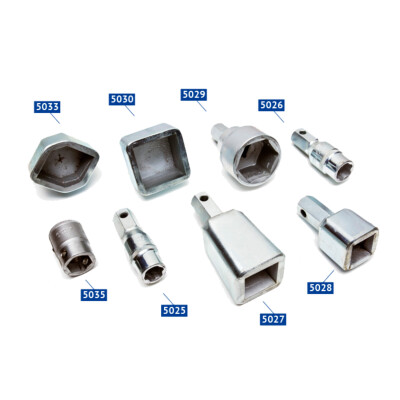

Acht Variationen, die zwei verschiedene Aufgaben erfüllen: zum einen die Schlüsselweiten zwischen den Set-Standards (Sechskant 19, 22, 50 mm und zwei Vierkant-Außenmaße), zum anderen zwei Spezialteile für besondere Einsätze — der Schlüsseleinsatz für PE-Ventile und der Adapter, mit dem das Werkzeug an einer Schieber-Drehmaschine läuft.
Übersicht der Variationen
| Variation |
Bauteil |
Profil / Maß |
| 5025 |
Schlüsseleinsatz Sechskant |
19 mm |
| 5026 |
Schlüsseleinsatz Sechskant |
22 mm |
| 5027 |
Schieberschlüssel-Einsatz konisch |
38 × 38 zu 32 × 32 mm × 80 mm lang |
| 5028 |
Schlüsseleinsatz Vierkant |
30 × 30 mm × 40 mm lang |
| 5029 |
Schlüsseleinsatz Sechskant |
50 mm |
| 5030 |
Schlüsseleinsatz Vierkant |
55 × 55 mm × 40 mm lang |
| 5033 |
Schlüsseleinsatz für PE-Ventil |
spezielle Profilform |
| 5035 |
Adapter Drehmaschine ↔ Verlängerung |
20 mm Vierkant zu 24 mm Sechskant |
Wofür welcher Einsatz
-
Sechskant 19, 22, 50 mm (5025, 5026, 5029): Lücken zwischen den Set-Sechskant-Größen 27, 30 und 36 mm. 19 und 22 mm liegen darunter, 50 mm darüber.
-
Konischer Übergang 38 × 38 zu 32 × 32 mm (5027): nimmt den 32 × 32 × 80 mm Vierkant-konisch-Schlüssel aus dem Set auf und vergrößert ihn auf einen 38 × 38 mm Vierkant-Antrieb. Praktisch, wenn der Schieber einen größeren Vierkant hat als der vorhandene Schlüssel.
-
Vierkant 30 × 30 und 55 × 55 mm (5028, 5030): Außenvierkant-Antriebe für ältere Gussschieber. Beide jeweils 40 mm lang.
-
PE-Ventil-Einsatz (5033): für die Bedienung von Ventilen in PE-Rohrnetzen — andere Profilform als bei Stahl- oder Gussschiebern.
-
Drehmaschinen-Adapter (5035): Sonderanfertigung. Verbindet eine Schieber-Drehmaschine (20 mm Vierkant-Abtrieb) mit der 24-mm-Sechskant-Verlängerung des Schieberschlüssel-Systems. Ohne diesen Adapter passt eine Drehmaschine nicht ans Sortiment.
Achtung: Die Sechskant- und Vierkant-Einsätze (5025, 5026, 5028, 5029, 5030) sind für den manuellen Betrieb ausgelegt. Wer den Drehmaschinen-Adapter (5035) einsetzt, koppelt das Werkzeug an eine maschinelle Drehbewegung — dabei wirken Drehmomente, für die der Verbund (Adapter + Verlängerung + Einsatz) nur in Verbindung mit einer dafür freigegebenen Drehmaschine ausgelegt ist. Drehmoment-Begrenzung an der Drehmaschine prüfen, bevor Sie den Schieber bedienen.
Technische Daten
| Merkmal |
Wert |
| Material |
verzinkter Stahl |
| Profile |
Sechskant, Vierkant, konischer Übergang, PE-Ventil-Spezialprofil |
| Sechskant-Größen |
19, 22, 50 mm |
| Vierkant-Außenmaße |
30 × 30 mm und 55 × 55 mm, jeweils 40 mm lang |
| Konischer Übergang (5027) |
38 × 38 zu 32 × 32 mm, 80 mm lang |
| Drehmaschinen-Adapter (5035) |
20 mm Vierkant zu 24 mm Sechskant, Sonderanfertigung |
| Bedienung |
Handbetrieb (Ausnahme: Variation 5035 als Adapter zur Drehmaschine) |
| Kompatibilität |
passend zum Schieberschlüssel-Set Art. 203500 |
Häufige Fragen
Was leistet der konische Übergang 38 × 38 zu 32 × 32 mm (5027)?
Der konische Übergang nimmt den 32 × 32 × 80 mm Vierkant-konisch-Schlüssel aus dem Set auf und vergrößert ihn nach oben auf einen 38 × 38 mm Vierkant-Antrieb. Sie können also mit dem vorhandenen Schlüssel auch größere Antriebe bedienen, ohne einen zweiten Vollschlüssel kaufen zu müssen.
Wofür ist der PE-Ventil-Einsatz (5033)?
PE-Ventile in Polyethylen-Rohrnetzen haben eine andere Antriebsform als klassische Stahl- oder Gussschieber — typischerweise eine spezielle Negativform statt Innenvierkant oder Sechskant. Der Einsatz 5033 ist auf diese Profilform abgestimmt. Im weiteren Schieberschlüssel-Zubehör gibt es zusätzlich einen größeren PE-Ventil-Einsatz mit Negativform 60 mm.
Wann passt der Drehmaschinen-Adapter (5035)?
Der Adapter ist eine Sonderanfertigung mit 20 mm Vierkant auf der Drehmaschinen-Seite und 24 mm Sechskant auf der Werkzeug-Seite. Er passt zu Schieber-Drehmaschinen mit 20-mm-Vierkant-Abtrieb. Bei abweichenden Abtriebsmaßen schreiben Sie uns kurz an info@ab-industrie.de — Sonderanfertigungen sind auf Anfrage möglich.
Sind die Vierkant-Einsätze (5028, 5030) das Gleiche wie die Vierkant-konisch-Schlüssel?
Nein. Vierkant-konisch-Schlüssel (z. B. 32 × 32 × 80 mm im Set) sind eigenständige Schlüssel mit konischer Form über die ganze Länge. Die Einsätze 5028 (30 × 30 × 40 mm) und 5030 (55 × 55 × 40 mm) sind kürzere, gerade Vierkant-Einsätze, die an Drehkreuz oder Verlängerung gesteckt werden — funktional zwischen Sechskant-Einsatz und Vollschlüssel.
Welcher Sechskant-Einsatz fehlt in dieser Liste?
Sechskant 24, 32, 41 und 46 mm liegen im Schieberschlüssel-Zubehör-Artikel mit den Variations-Nummern 5019 bis 5022. Sechskant 27, 30 und 36 mm sind im Schieberschlüssel-Set 203500 enthalten. Sechskant 55 und 75 mm finden Sie im weiteren Zubehör-Artikel.
Aus welchem Material sind die Einsätze?
Verzinkter Stahl — wie das Original-Set 203500. Die Verzinkung schützt vor Korrosion bei Lagerung im Fahrzeug und beim Einsatz in feuchten Schächten.
