Verschleißteile und Verlängerungen für den Schieberschlüssel

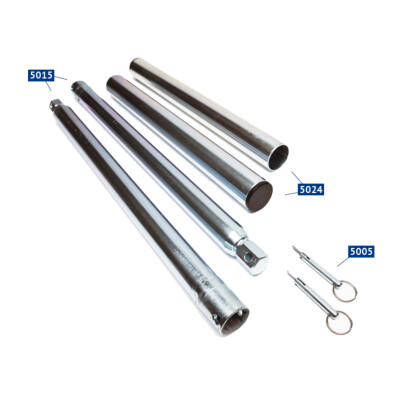

Drei kleine Teile, ohne die der Schieberschlüssel-Werkzeugkasten irgendwann nicht mehr vollständig ist: Federstecker, eine kürzere Verlängerung und die Drehkreuz-Verlängerung. Federstecker gehen im Schacht verloren — sie sind das klassische Verbrauchsmaterial im Set 203500. Die 450-mm-Verlängerung ergänzt die 75-cm-Standardverlängerung, wenn der Hebelweg im Schacht knapp ist. Die Drehkreuz-Verlängerung kommt zum Einsatz, wenn das Drehmoment am Schieber zu groß wird, um es mit dem Standard-Kreuz aufzubringen.
Übersicht der Variationen
| Variation |
Bauteil |
Maß / Ausführung |
| 5005 |
Federstecker |
3er-Pack |
| 5015 |
Verlängerung mit Sicherungsbohrung |
450 mm, 24er Schlüsselweite |
| 5024 |
Drehkreuzverlängerung |
2 Stück |
Federstecker (5005) sichern Drehkreuz und Verlängerungen am 24er-Sechskant gegen Lösen unter Drehmoment — typisches Verschleißteil. Die 450-mm-Verlängerung (5015) ist die kürzere Schwester der 75-cm-Verlängerung im Set, mit Sicherungsbohrung für den Federstecker. Die Drehkreuzverlängerung (5024) verlängert die Hebelarme des Drehkreuzes — pro Bestellung sind beide Hebel-Verlängerungen enthalten.
Technische Daten
| Merkmal |
Wert |
| Material |
verzinkter Stahl |
| Federstecker (5005) |
3 Stück pro Bestellung |
| Verlängerung (5015) |
450 mm Länge, 24er Schlüsselweite, mit Sicherungsbohrung |
| Drehkreuzverlängerung (5024) |
2 Stück pro Bestellung |
| Bedienung |
Handbetrieb (kein maschineller Antrieb) |
| Kompatibilität |
passend zum Schieberschlüssel-Set Art. 203500 |
Häufige Fragen
Wann braucht man die kürzere 450-mm-Verlängerung statt der 75-cm-Variante?
Wenn der Schacht so eng oder so flach ist, dass eine 75-cm-Verlängerung zwischen Schieber und Schachtwand nicht mehr sauber zu hebeln ist. In tiefen Schächten ist umgekehrt die 75-cm-Variante die bessere Wahl, weil die Bedienung von oben außerhalb der Straßenkappe stattfindet. Die 450-mm-Verlängerung ist die Reserve für beengte Verhältnisse.
Wofür ist die Sicherungsbohrung an der 450-mm-Verlängerung?
Durch die Sicherungsbohrung wird ein Federstecker geschoben, der Verlängerung und Drehkreuz beziehungsweise Verlängerung und Schlüsseleinsatz gegen Lösen unter Drehmoment sichert. Ohne Federstecker dreht sich die Verlängerung beim Anziehen leicht aus dem Stecksystem heraus.
Wann braucht man die Drehkreuzverlängerung?
Bei festsitzenden oder älteren Schiebern, wenn das Drehmoment am Schieber zu groß ist, um es mit dem Standard-Drehkreuz aufzubringen. Die Drehkreuzverlängerung wird auf die beiden Hebel des Drehkreuzes aufgesteckt und verlängert sie — der Hebelarm wächst, das nötige Bedien-Drehmoment sinkt. Pro Bestellung sind beide Verlängerungen enthalten, weil ein einseitiges Verlängern das Drehkreuz aus der Symmetrie bringt.
Sind die Federstecker mit anderen Schieberschlüssel-Sets kompatibel?
Die Federstecker passen zum 24er-Sechskant-Stecksystem, das auch in vielen Schieberschlüssel-Systemen anderer Anbieter Standard ist. Bei Unsicherheit: Bohrungsdurchmesser am vorhandenen Schlüssel messen oder kurz an info@ab-industrie.de schreiben.
Aus welchem Material sind die Bauteile?
Die Verlängerungen und die Drehkreuzverlängerung sind aus verzinktem Stahl — wie das Original-Set. Die Federstecker sind ebenfalls aus verzinktem Stahl, in der für Federstecker üblichen Stahlqualität.
Angaben zu Maßen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen — verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de.
Überarbeitet: 05/2026
