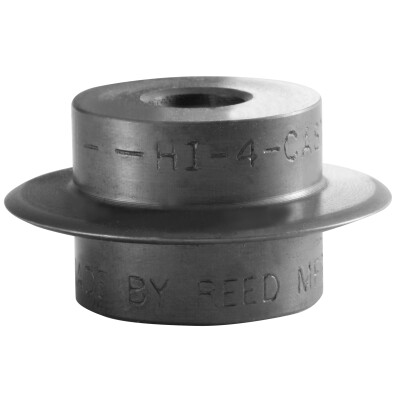

Ersatzschneidrad REED für Gusseisen und Sphäroguss
Gusseisen und Sphäroguss (duktiles Gusseisen) stellen andere Anforderungen an ein Schneidrad als Stahl. Das Material ist spröder, reagiert anders auf Schnittkräfte. Die HI-Serie von REED ist speziell für Gusseisen und Sphäroguss ausgelegt – in vier Grössen für Rohrdurchmesser von 1" bis 12".
Wie alle REED-Schneidräder wird die HI-Serie aus hochgradig stossfestem Werkzeugstahl an CNC-Maschinen gefertigt und anschliessend wärmebehandelt. Das ergibt ein dünneres Profil bei höherer Belastbarkeit – weniger Gratbildung, leichtgängigeres Schneiden auch bei Gusswerkstoffen, die dazu neigen, unter der Schnittkraft auszubrechen.
Warum ein eigenes Rad für Guss?
Gusseisen und Sphäroguss brechen anders als Stahl. Bei falschem Schneidrad entstehen ausgebrochene Schnittkanten, die Nacharbeit erzwingen. Das HI-Rad ist in Geometrie und Härteprofil auf diese Werkstoffeigenschaften abgestimmt. Wer mit einem Stahl-Rad (HS-Serie) an Gussrohr arbeitet, riskiert schlechte Schnittkanten und schnelleren Verschleiss des Rades.
Achtung: HI-Räder nicht für Stahl oder Edelstahl verwenden. Für diese Materialien gibt es die HS-Serie. Die Räder sind äusserlich ähnlich – auf die Typ-Bezeichnung achten.
Welche Grösse für welchen Cutter
Das I in HI steht für Iron (Guss- und Schmiedeeisen). Räder für Cutter gleicher Grösse sind untereinander austauschbar. Die HI-Räder passen in die REED Hinged Cutter und können auch in Cutter anderer Hersteller eingesetzt werden, wenn die Aufnahmegeometrie übereinstimmt.
Technische Daten
Merkmal
Wert
Typ-Bezeichnung (HI-Serie)
HI 2½ / HI 4 / HI 6 / HI 8-12
Geeignetes Material
Gusseisen, Sphäroguss (duktiles Gusseisen)
Passend für Hinged Cutter
H2½S (1"–2½") / H4S (2"–4") / H6S (4"–6") / H8S (6"–8"), H12S (8"–12")
Werkstoff
Hochgradig stossfester Werkzeugstahl, zertifiziert
Fertigung
CNC-gefräst, wärmebehandelt
Profil
Dünn (ermöglicht wenig Gratbildung)
Hersteller
REED Manufacturing, Erie PA, USA
Modell-Übersicht: Welches Rad für welchen Cutter?
Typ
Passend für Hinged Cutter
Rohrgrösse
HI 2½ H2½S
1" – 2½"
HI 4 H4S
2" – 4"
HI 6 H6S
4" – 6"
HI 8-12 H8S / H12S
6" – 8" und 8" – 12"
Alle REED Ersatzschneidräder
Häufige Fragen
Was bedeutet das „I" in der Typ-Bezeichnung HI 2½?
I steht für Iron – Guss- und Schmiedeeisen. Die HI-Serie ist für Gusseisen (Grauguss) und Sphäroguss (duktiles Gusseisen) ausgelegt. Für Stahl und Edelstahl gibt es die HS-Serie.
Was ist Sphäroguss, und warum braucht es ein eigenes Schneidrad?
Sphäroguss – auch duktiles Gusseisen oder GGG genannt – ist zäher als Grauguss und wird heute häufig für Druckrohre in der Wasserversorgung eingesetzt. Das Material reagiert anders auf Schnittkräfte als Stahl: Es neigt weniger zum Reissen, stellt aber andere Anforderungen an die Schneidradgeometrie. Die HI-Serie trägt dem Rechnung.
Kann ich das HI-Rad auch für Grauguss-Rohre verwenden?
Ja. Die HI-Serie ist für Gusseisen (Grauguss) und Sphäroguss gleichermassen geeignet. Beide Materialien fallen unter die Auslegung der HI-Schneidräder.
Was passiert, wenn ich ein Stahl-Schneidrad (HS) an Gussrohr einsetze?
Das HS-Rad ist für die Schnitteigenschaften von Stahl ausgelegt. An Gussrohr führt das in der Regel zu schlechteren Schnittkanten – das Material bricht aus statt sauber zu trennen. Ausserdem verschleisst das Rad schneller. Kurzfristig funktioniert es, dauerhaft empfiehlt sich der richtige Typ.
Passen die HI-Räder auch in Cutter anderer Hersteller?
Ja, sofern die Aufnahmegeometrie übereinstimmt. REED-Schneidräder lassen sich in Cutter verschiedener Hersteller einsetzen. REED empfiehlt, bei REED-Cuttern ausschliesslich REED-Räder zu verwenden.
Was ist der Unterschied zwischen HI 8-12 und den kleineren Typen?
Das Rad HI 8-12 deckt zwei Cutter-Grössen ab – H8S für 6"–8" und H12S für 8"–12". Das Rad selbst ist identisch; beide Cutter nehmen dasselbe Ersatzrad auf.
