Universalhaltevorrichtung MAXI d63–160 — spannungsfreies Elektroschweißen im Versorgungsleitungsbau

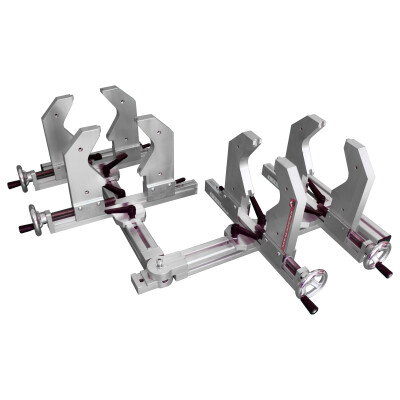

Die Universalhaltevorrichtung MAXI d63–160 ist eine Vierfach-Halteklemme für Elektroschweißmuffen, Winkel und Langmuffen an PE-Rohren von Ø 63 bis 160 mm — eine Eigenmarke von AB Industrie Service. Vier selbstzentrierende Backen, ein zentrales Gelenk mit Rastung bei 45°, 90° und 180°. Aluminiumgrundkörper, 17,0 kg.
Nach DVS 2207-1 müssen Elektroschweißverbindungen während Schweiß- und Abkühlphase spannungs- und bewegungsfrei bleiben. Bei PE-Rohren ab d63 aufwärts reicht das Eigengewicht der Leitung schnell aus, um eine frische Muffe zu verziehen — spätestens hier braucht es eine solide Halteeinrichtung.
Selbstzentrierend ohne Adapter-Wirtschaft
Die vier Backen zentrieren jedes Rohr zwischen d63 und d160 automatisch. Kein Adaptersatz, kein Suchen in der Werkzeugkiste — einlegen, spannen, schweißen. Damit ist der gesamte Bereich vom Hausanschluss-Übergang bis zur Versorgungs-Hauptleitung mit einem Werkzeug abgedeckt.
Drei Rast-Positionen: 45°, 90° und 180°
Das zentrale Gelenk rastet in den drei wichtigsten Winkeln ein. Für Winkelmuffen (45° / 90°) bleibt die Verbindung exakt in Position, auch wenn Sie loslassen. Die 180°-Rastung ist die Standard-Position für gerade Muffen-Verbindungen.
Auch für Anbohr-T-Stücke vorbereitet
Eine Backe sowie ein Teil der Achse lassen sich entfernen. So bekommen Sie den Zugang, den Sie brauchen, um Anbohrarmaturen an bestehenden Versorgungsleitungen sauber auszurichten und zu fixieren.
Aluminium statt Stahl, 17 kg
17 kg sind kein Federgewicht. Bei einem Werkzeug, das Rohre bis d160 sicher hält, ist die Aluminiumlegierung als Grundkörper aber deutlich leichter als eine vergleichbare Stahlkonstruktion. Für den Transport zwischen Baustellen ein spürbarer Unterschied — und am Ende des Arbeitstages auch im Rücken.
Für welche Einsätze — und für welche nicht
Der Arbeitsbereich liegt bei PE-Rohren Ø 63 bis 160 mm. Das deckt Versorgungs- und Hauptleitungsbau ab. Für kleinere Hausanschluss-Durchmesser ist die Universalhaltevorrichtung MINI d20–75 für PE-Rohr die passendere Wahl — die großen Backen dieser MAXI-Vorrichtung sind für dünne Rohre überdimensioniert. Für Rohre oberhalb d160 brauchen Sie eine entsprechend größere Klemme.
Achtung: Nach DVS 2207-1 muss die Verbindung während Schweiß- und gesamter Abkühlzeit spannungs- und bewegungsfrei bleiben. Die Halteklemme bleibt bis zum Ende der vom Muffenhersteller angegebenen Abkühlzeit am Rohr. Wer früher löst, riskiert Undichtigkeiten an der Schweißnaht — bei größeren Durchmessern besonders kritisch, weil das Eigengewicht des Rohrs die Muffe sofort belastet.
Tipp: Gerade ab d90 ist die Halteklemme keine Komfortfrage, sondern Pflichtausstattung. Das Eigengewicht längerer PE-Rohre reicht aus, um eine frische Muffe während der Abkühlung zu verziehen — und dann war auch die teuerste Elektroschweißmuffe umsonst. Passend dazu im Werkzeugkoffer:
PE-Reiniger DVGW-geprüft für die Vorbereitung der Schweißfläche.
Lieferumfang
- Universalhaltevorrichtung mit 4 selbstzentrierenden Backen
Ohne Transporttasche und ohne Reduktionseinsätze. Bei Bedarf an Zubehör schreiben Sie uns kurz an info@ab-industrie.de.
Typische Einsatzbereiche
- Versorgungsleitungen Gas und Wasser im Tief- und Kanalbau
- Hauptleitungsverlegung PE d90, d110, d125, d160
- Anbohrarmaturen und T-Stück-Montage an bestehenden Versorgungsleitungen
- Winkelmuffen-Montage mit fester 45°- oder 90°-Positionierung
- Reparatur- und Umbauarbeiten im Rohrleitungsbau
Technische Daten
| Merkmal |
Wert |
| Arbeitsbereich |
Ø 63 bis 160 mm (PE-Rohr) |
| Material Grundkörper |
Aluminiumlegierung |
| Backen |
4 Stück, selbstzentrierend, adapterlos |
| Gelenk |
Zentralgelenk mit Rastung bei 45°, 90° und 180° |
| Besonderheit |
Eine Backe und Achsteil entfernbar für Anbohr-T-Stücke |
| Gewicht |
17,0 kg |
| Lieferumfang |
Halteklemme einzeln, ohne Tasche und ohne Reduktionseinsätze |
| Einsatz |
Elektroschweißmuffen, Langmuffen, Winkel, Anbohr-T-Stücke |
Häufige Fragen
Brauche ich Adapter für verschiedene Durchmesser?
Nein. Die vier selbstzentrierenden Backen der Universalhaltevorrichtung MAXI decken den gesamten Bereich d63 bis d160 ohne Adapter ab. Einlegen, spannen, schweißen — kein Werkzeugwechsel zwischen den Durchmessern.
Welche Rast-Positionen hat das Gelenk?
Das Zentralgelenk rastet bei 45°, 90° und 180° ein. Damit sind die drei wichtigsten Geometrien abgedeckt: gerade Muffen-Verbindungen (180°) sowie Winkelmuffen mit 45° und 90°.
Kann ich damit auch Anbohr-T-Stücke setzen?
Ja. Eine der Backen und ein Teil der Achse sind entfernbar. Dadurch entsteht der Freiraum, um Anbohrarmaturen sauber auszurichten und zu fixieren.
Was ist mit kleineren Rohren unter d63?
Für PE-Rohre zwischen d20 und d75 verwenden Sie die Universalhaltevorrichtung MINI d20–75. Die ist für Hausanschluss-Durchmesser die passendere Lösung, weil die kleineren Backen dort sicher zentrieren.
Wie lange muss die Halteklemme am Rohr bleiben?
Nach DVS 2207-1 muss die Verbindung während der gesamten Schweiß- und Abkühlzeit spannungs- und bewegungsfrei bleiben. Die genauen Zeiten entnehmen Sie der Montageanleitung des Muffenherstellers — die Halteklemme bleibt bis zum Ende der Abkühlzeit am Rohr.
Ist eine Transporttasche im Lieferumfang?
Nein. Die Universalhaltevorrichtung MAXI wird einzeln geliefert, ohne Tasche und ohne Reduktionseinsätze. Bei Bedarf an Zubehör schreiben Sie uns kurz an info@ab-industrie.de.
Wie schwer ist das Werkzeug auf der Baustelle?
Die Universalhaltevorrichtung MAXI wiegt 17,0 kg. Das ist deutlich leichter als eine vergleichbare Stahlkonstruktion in dieser Größenklasse, aber kein Werkzeug, das Sie über Stunden mit einer Hand halten — beim Aufsetzen am Rohr empfiehlt sich Auflage oder zweite Person.
Angaben zu Maßen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen — verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de.
Überarbeitet: 05/2026
