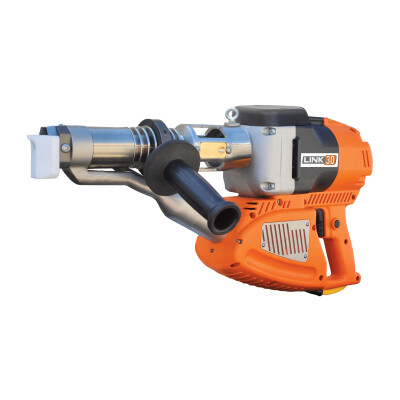

Handextruder Stargun LINK 30 — Mittelklasse-Extruder für Apparate-, Tank- und Rohrleitungsbau
Der RITMO Stargun LINK 30 ist ein Hand-Schweißextruder mit doppelter Temperaturregelung nach DVS 2207-4, ausgelegt für Plattenstärken von 1,5 bis 30 mm und eine Materialausstoßleistung bis 3,2 kg/h. Damit besetzt er die mittlere Leistungsklasse im RITMO-Programm — zwischen dem kompakten UNO und dem Hochleistungs-K-SB 50.
Hergestellt wird der LINK 30 vom italienischen Maschinenbauer RITMO S.p.A. (Teolo, Padova), der seit über drei Jahrzehnten Stumpfschweißmaschinen, Heizwendelschweißgeräte und Handextruder für die Kunststoffschweißtechnik fertigt.
3,2 kg/h Materialausstoß für mittlere bis größere Schweißaufgaben
Mit Schweißdrahtdurchmessern von 3, 4 und 5 mm und einem Materialausstoß bis 3,2 kg/h (HDPE, Ø 5 mm) deckt der LINK 30 den Bereich ab, in dem ein UNO an seine Grenzen kommt: längere Nähte, dickere Plattenstärken bis 30 mm, kontinuierlicher Betrieb über Stunden. Dafür hat er deutlich mehr Leistung — 3.500 W gegen 1.750 W beim UNO — und ein größeres Gehäuse mit unabhängigem Gebläse.
Doppelte Temperaturregelung nach DVS 2207-4
Warmluft und Plastifizierungstemperatur werden getrennt geregelt — Voraussetzung für DVS-konforme Extrusionsschweißungen. Die Werte werden über ein hintergrundbeleuchtetes Display kontrolliert; ein Potentiometer steuert die Motorgeschwindigkeit und damit den Vorschub. Die Sicherung ist extern und leicht zugänglich — Wechsel im Feld ohne Werkzeug.
Achtung: Schweißarbeiten dürfen nur durch ausgebildetes oder zertifiziertes Personal und unter Berücksichtigung der einschlägigen Sicherheitsvorschriften durchgeführt werden. Erforderliche persönliche Schutzausrüstung: Schweißerschutzkleidung, geeignete Schutzbrille, Schutzhandschuhe, gegebenenfalls Atemschutz nach Gefährdungsbeurteilung.
Ergonomie: hinterer Schub-Griff und drehbarer Seitengriff
Der hintere Griff ist auf den Vorschub ausgelegt — der Bediener drückt das Gerät beim Schweißen nach vorn, statt es seitlich zu führen. Eine interne Luftzirkulation hält den Griff auch bei längeren Einsätzen kühl. Der Seitengriff ist um 360° drehbar und mit Schnellverschluss versehen — für Über-Kopf-Arbeiten oder schwierige Anstellwinkel lässt er sich an die jeweilige Position anpassen.
Drei LED-Strahler beleuchten die Schweißzone
Drei LEDs leuchten die Naht direkt aus — relevant in Schächten, Containern, Tankunterseiten und überall dort, wo Streiflicht knapp ist. Anders als beim UNO mit LED-Ring sind die LEDs hier als drei einzelne Strahler ausgelegt, was bei größerem Düsendurchmesser eine breitere Ausleuchtung ergibt.
Doppelter Drahteinlauf und 360°-Schweißschuhe
Der Schweißdraht lässt sich von links oder rechts einführen — abhängig von Arbeitsposition und Greifrichtung. Die Schweißschuhe sind 360° drehbar und werkzeuglos austauschbar; im Lieferumfang ist ein 90°-Schuh (a = 10,5 mm) sowie ein V-Flat-Schuh (15 mm) enthalten. Weitere Teflon-Schweißschuhe für 90°-Außenecken, V-Nähte und Spezialgeometrien sind als Zubehör verfügbar.
Reinluftsystem für den Dauereinsatz
Das integrierte Filtersystem hält die Zuluft sauber — relevant auf staubigen Baustellen oder in Werkstätten mit erhöhtem Partikelaufkommen. Der Filter ist von außen zugänglich und lässt sich ohne Geräte-Demontage reinigen.
Typische Einsatzbereiche
-
Tank- und Behälterbau in mittlerer und größerer Dimensionierung
-
Apparatebau für Industriechemie und Wasseraufbereitung
-
Rohrleitungs- und Anlagenbau mit PE/PP-Systemen
-
Lüftungs- und Abluftanlagen aus PP oder PVDF
- Galvanikbau, Aquakultur, maritime Industrie
-
Wartung und Reparatur dickerer Platten und Rohre
-
Geomembran-Schweißungen mittlerer Flächen
Schweißbare Materialien: HDPE, PP und PVDF. Verschweißbare Plattenstärken: 1,5 bis 30 mm.
LINK 30 im Vergleich zu den weiteren RITMO-Geräten
Der LINK 30 ist der Allrounder der Mittelklasse — die ausgewogenste Wahl, wenn ein einziger Extruder breite Einsatzfelder abdecken soll. Wer dünnere Plattenstärken oder enge Räume hat, fährt mit dem UNO leichter; wer Plattenstärken über 30 mm oder Geomembran-Dauerlast braucht, greift zum K-SB 50. Die folgende Tabelle zeigt die Abgrenzung.
| Merkmal |
HD-PRO V1 |
UNO |
Stargun LINK 30 DIESES PRODUKT
|
STARGUN K-SB 50 |
| Geräte-Typ |
Heißluftgerät |
Kompakt-Extruder |
Mittelklasse-Extruder |
Hochleistungs-Extruder |
| Leistungsaufnahme |
1.500 W |
1.750 W |
3.500 W |
4.000 W |
| Ausstoßleistung |
— (kein Extruder) |
bis 1,0 kg/h |
bis 3,2 kg/h |
4,5 kg/h |
| Schweißdraht Ø |
3 / 4 / 5 mm (Düsen) |
3 – 4 mm |
3 – 4 – 5 mm |
4 – 5 mm |
| Plattenstärken |
— |
1,5 – 20 mm |
1,5 – 30 mm |
1,5 – 40 mm |
| Materialien |
HDPE, PP, PVDF, PVC |
HDPE, PP, PVDF |
HDPE, PP, PVDF |
HDPE, PP |
| Gewicht |
1,4 kg |
3,4 kg |
6,8 kg |
9,0 kg |
| Anwendung |
Reparatur, Folie, Werbetechnik, Drahtschweißen |
Reparatur, kleinformatiger Apparatebau, enge Räume |
Behälter-, Apparate-, Tank-, Rohrleitungsbau |
Geomembranen, dickwandige Tanks, Dauerlast |
| Verfügbar bei AB Industrie |
✓ HD-PRO V1
|
✓ UNO
|
✓ diese Seite |
✓ K-SB 50
|
Tipp: Wer im selben Betrieb sowohl dünnere Reparaturen als auch dickere Schweißnähte abdecken muss, fährt mit der Kombination
UNO + LINK 30 oft besser als mit einem Einzelgerät — der UNO für enge Räume und Reparaturen, der LINK 30 für die produktiven Nähte.
Technische Daten
| Eigenschaft |
Wert |
| Hersteller |
RITMO S.p.A. (Teolo, Italien) |
| Spannung |
230 V 50/60 Hz |
| Leistungsaufnahme |
3.500 W |
| Ausstoßleistung |
bis 3,2 kg/h (HDPE, Ø 5 mm) |
| Schweißdraht-Durchmesser |
3 – 4 – 5 mm |
| Verschweißbare Plattenstärken |
1,5 – 30 mm |
| Verarbeitbare Kunststoffe |
HDPE, PP, PVDF |
| Temperaturregelung |
Doppelregelung Warmluft / Plastifizierung nach DVS 2207-4 |
| Display |
hintergrundbeleuchtet |
| Beleuchtung Schweißzone |
3 LEDs |
| Gebläse |
unabhängig (eigener Blower) |
| Gewicht |
6,8 kg |
| Abmessungen |
540 × 260 × 110 mm |
| Schweißschuhe |
360° drehbar, werkzeuglos austauschbar |
| Drahteinlauf |
doppelt (links und rechts) |
| Sicherung |
extern, leicht zugänglich |
| Stecker-Variante |
CE oder Schuko |
Lieferumfang
- Stargun LINK 30 (CE- oder Schuko-Ausführung)
- Transportkoffer
- Extruderhalterung
- Schweißschuh 90° (a = 10,5 mm)
- Schweißschuh V-Flat 15 mm
Weitere Teflon-Schweißschuhe (90°-Außenecken, V-Nähte, Spezialgeometrien) sowie ein Geotextil-Kit für Geomembran-Anwendungen sind als Zubehör verfügbar — Anfrage über info@ab-industrie.de.
Schweißschuh-Konfiguration anfragen Alle Extruder ansehen
Häufige Fragen
Welche Plattenstärken sind verschweißbar?
1,5 bis 30 mm. Damit deckt der LINK 30 den Bereich ab, in dem mittlerer Apparate-, Behälter- und Tankbau stattfindet. Für Plattenstärken bis 20 mm reicht oft schon der leichtere UNO; für Plattenstärken bis 40 mm ist der Stargun K-SB 50 die nächste Stufe.
Was kann ich mit 3,2 kg/h Materialausstoß tatsächlich machen?
3,2 kg/h ist die Maximalleistung mit HDPE-Draht Ø 5 mm. In der Praxis bedeutet das: längere Nähte am Stück ohne Unterbrechen, Tankbau mittlerer Größe in einer Schicht, kontinuierlicher Betrieb über mehrere Stunden ohne thermische Drift. Bei dünneren Drähten (3 oder 4 mm) liegt der Ausstoß entsprechend niedriger.
Welche Materialien lassen sich verschweißen?
HDPE, PP und PVDF — also die gängigen Thermoplaste im Apparate-, Behälter- und Rohrleitungsbau. Die doppelte Temperaturregelung erlaubt es, für jedes Material die passenden Werte für Warmluft und Plastifizierung getrennt einzustellen.
Erfüllt der LINK 30 die DVS 2207-4?
Ja. Die doppelte Temperaturregelung für Warmluft und Plastifizierung ist die technische Voraussetzung der DVS 2207-4 für Extrusionsschweißungen an Thermoplasten. Die Werte werden über das hintergrundbeleuchtete Display kontrolliert.
Was ist der Unterschied zwischen CE- und Schuko-Ausführung?
Beide arbeiten mit 230 V, der Unterschied liegt nur am Stecker. Die CE-Ausführung hat den geräteseitigen CEE-7/7-Stecker mit Schutzkontakt nach europäischer Norm; die Schuko-Variante einen klassischen deutschen Schuko-Stecker. Welche Variante geliefert werden soll, bitte bei der Bestellung angeben.
Welche Schweißschuhe sind dabei, welche optional?
Im Standard-Lieferumfang sind ein 90°-Schweißschuh (a = 10,5 mm) und ein V-Flat-Schweißschuh (15 mm) enthalten. Optional verfügbar sind weitere Teflon-Schweißschuhe für 90°-Außenecken, andere V-Naht-Maße und Spezialgeometrien sowie ein Geotextil-Kit für Geomembran-Anwendungen.
Wofür ist der drehbare Seitengriff?
Der Seitengriff ist um 360° drehbar und mit Schnellverschluss versehen. Damit lässt er sich für Über-Kopf-Arbeiten oder ungewöhnliche Anstellwinkel an die jeweilige Position drehen — der Bediener muss das Gerät nicht in einer für die Wirbelsäule ungünstigen Haltung führen.
Hat der LINK 30 ein Sicherheitssystem gegen Kaltstart?
RITMO bietet ein Sicherheitssystem „motor block / cold start" als Ausstattungsmerkmal an. Bitte beachten Sie, dass die Verfügbarkeit dieser Funktion auf dem deutschen Markt vom Lieferdatum und der Konfiguration abhängen kann — wenn das ein Auswahlkriterium für Sie ist, klären wir die aktuelle Spezifikation gerne vor der Bestellung. Schreiben Sie an info@ab-industrie.de.
Reicht für meine Arbeit ein UNO — oder brauche ich den LINK 30?
Wenn Plattenstärken bis 20 mm und überwiegend Reparatur-/Service-Charakter (auch enge Räume, Über-Kopf) — UNO. Wenn Plattenstärken bis 30 mm, längere produktive Nähte am Stück oder kontinuierlicher Betrieb über Stunden — LINK 30. Faustregel: UNO ist das Reparatur- und Service-Gerät, LINK 30 das Produktiv-Gerät der mittleren Klasse.
Angaben zu Maßen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen — verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de.
Überarbeitet: 05/2026
