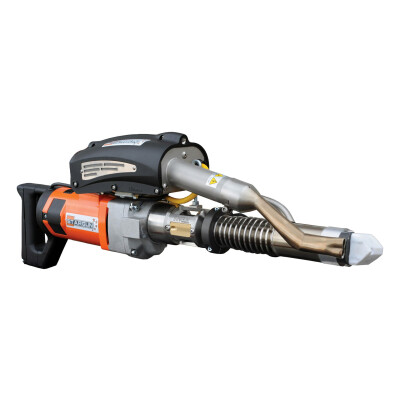

Hochleistungs-Handextruder STARGUN K-SB 50 — Schwerlast-Extruder für Geomembranen und dickwandigen Tankbau
Der RITMO STARGUN K-SB 50 ist ein Hand-Schweißextruder für Schwerlast-Anwendungen: Plattenstärken bis 40 mm, Materialausstoß 4,5 kg/h mit HDPE-Draht Ø 5 mm, Dauerlast-Auslegung. Er ist das Spitzenmodell im RITMO-Programm — ausgelegt für Anwendungen, bei denen kontinuierliche Schweißnähte über mehrere Stunden, dicke Plattenstärken und Geomembran-Schweißung im Vordergrund stehen.
Hergestellt wird der K-SB 50 vom italienischen Maschinenbauer RITMO S.p.A. (Teolo, Padova), der seit über drei Jahrzehnten Stumpfschweißmaschinen, Heizwendelschweißgeräte und Handextruder für die Kunststoffschweißtechnik fertigt.
4,5 kg/h Materialausstoß für Plattenstärken bis 40 mm
Mit Schweißdrahtdurchmessern von 4 und 5 mm und einem Materialausstoß von 4,5 kg/h (HDPE, Ø 5 mm) deckt der K-SB 50 den Bereich ab, in dem ein LINK 30 an seine Grenzen kommt. Plattenstärken bis 40 mm, Geomembran-Schweißung im Deponiebau, Dichtungsbahnen, dickwandige Großtanks und Rohrverbindungen, die Dauerlasten standhalten müssen.
Doppelte elektronische Temperaturregelung nach DVS 2207-4
Warmluft und Plastifizierungstemperatur werden elektronisch geregelt — Voraussetzung für DVS-konforme Extrusionsschweißungen. Die Werte werden über ein hintergrundbeleuchtetes Display kontrolliert; ein Temperatur-Kaltstartschutz verhindert, dass der Motor anläuft, bevor die Plastifizierungstemperatur erreicht ist.
Achtung: Schweißarbeiten dürfen nur durch ausgebildetes oder zertifiziertes Personal und unter Berücksichtigung der einschlägigen Sicherheitsvorschriften durchgeführt werden. Erforderliche persönliche Schutzausrüstung: Schweißerschutzkleidung, geeignete Schutzbrille, Schutzhandschuhe, gegebenenfalls Atemschutz nach Gefährdungsbeurteilung.
Zwei Griffvarianten: Back Handle und Pistol Grip
Der K-SB 50 wird in zwei Griffausführungen ausgeliefert — beide im Lieferumfang enthalten:
-
Back Handle (720 × 260 × 100 mm) — der hinten geführte Griff für lange, gerade Nähte. Der Bediener drückt das Gerät beim Schweißen nach vorn; das Gewicht ruht auf dem Schweißschuh, nicht in der Hand. Ergonomisch sinnvoll bei Geomembran-Bahnen, Tankwand-Längsnähten oder kontinuierlichem Betrieb über Stunden.
-
Pistol Grip (600 × 330 × 100 mm) — der Pistolengriff für kompaktere Arbeitssituationen, schwierige Anstellwinkel oder kürzere Nähte mit häufigem Repositionieren.
Der drehbare Seitengriff ist in beiden Varianten vorhanden — für Über-Kopf-Arbeiten oder ungewöhnliche Anstellwinkel.
Vorwärmsystem: feste seitliche Vorwärmung mit 32-mm-Düse
Der K-SB 50 hat standardmäßig eine fest seitlich angeordnete Vorwärmung mit 32-mm-Düse. Das ist eine bewusste Auslegung für Dauerlast: bei Gerätestillstand bleibt die Vorwärmung in der gleichen Position, was bei langen geraden Nähten thermisch stabiler arbeitet als ein 360°-drehbares System. Wer mehr Flexibilität bei komplexen Geometrien braucht, kann das traditionelle 360°-drehbare Vorwärmsystem als Kit auf Anfrage bestellen.
Geotextil-Kit für Geomembran-Schweißung
Für den Einsatz auf Geomembranen — Deponieabdichtung, Tunnelbau, Wasserbau — ist ein optionales Geotextil-Kit verfügbar. Es enthält den passenden Spezialgriff für Dichtungsbahn-Anwendungen und erlaubt es, das Gerät über lange Distanzen zu führen, ohne die Bahn zu verziehen.
LED-Beleuchtung der Schweißzone
Doppelte Hochleistungs-LEDs leuchten den Schweißbereich aus — relevant in Deponieschächten, Tankunterseiten und überall, wo zusätzliches Streiflicht fehlt. Bei größerem Düsendurchmesser (32 mm) braucht es entsprechend stärkere Ausleuchtung als bei den kleineren Geräten der Reihe.
Reinluftsystem mit zugänglichem Filter
Das integrierte Filtersystem hält die Zuluft sauber — relevant auf staubigen Großbaustellen, im Deponiebetrieb oder in Werkstätten mit erhöhtem Partikelaufkommen. Der Filter ist von außen zugänglich; die Sicherung ebenfalls extern, leicht im Feld zu wechseln.
Typische Einsatzbereiche
-
Geomembranen und Dichtungsbahnen im Deponiebau, Tunnelbau, Wasserbau
-
Dickwandige Tanks und Behälter in Industriechemie und Wasseraufbereitung
-
Großdimensionierte Rohrleitungen mit Wandstärken bis 40 mm
-
Tank- und Apparatebau bei Anwendungen mit Dauerlast
-
Lüftungs- und Abluftanlagen für große Querschnitte
- Galvanikbau, Wasseraufbereitung, maritime Industrie, Aquakultur
-
Anlagenbau und Wartung bei großformatigen Bauteilen
Schweißbare Materialien: HDPE und PP. Verschweißbare Plattenstärken: 1,5 bis 40 mm.
K-SB 50 im Vergleich zu den weiteren RITMO-Geräten
Der K-SB 50 ist das High-End-Modell im RITMO-Programm — gebaut für Schwerlast und Dauerlast. Wer Plattenstärken bis 30 mm und mittlere Ausstoßleistungen braucht, fährt mit dem LINK 30 günstiger; wer enge Räume und Reparaturen abdeckt, mit dem UNO. Die folgende Tabelle zeigt die Abgrenzung zu den drei anderen Geräten der Reihe.
| Merkmal |
HD-PRO V1 |
UNO |
Stargun LINK 30 |
STARGUN K-SB 50 DIESES PRODUKT
|
| Geräte-Typ |
Heißluftgerät |
Kompakt-Extruder |
Mittelklasse-Extruder |
Hochleistungs-Extruder |
| Leistungsaufnahme |
1.500 W |
1.750 W |
3.500 W |
4.000 W |
| Ausstoßleistung |
— (kein Extruder) |
bis 1,0 kg/h |
bis 3,2 kg/h |
4,5 kg/h |
| Schweißdraht Ø |
3 / 4 / 5 mm (Düsen) |
3 – 4 mm |
3 – 4 – 5 mm |
4 – 5 mm |
| Plattenstärken |
— |
1,5 – 20 mm |
1,5 – 30 mm |
1,5 – 40 mm |
| Materialien |
HDPE, PP, PVDF, PVC |
HDPE, PP, PVDF |
HDPE, PP, PVDF |
HDPE, PP |
| Gewicht |
1,4 kg |
3,4 kg |
6,8 kg |
9,0 kg |
| Anwendung |
Reparatur, Folie, Werbetechnik, Drahtschweißen |
Reparatur, kleinformatiger Apparatebau, enge Räume |
Behälter-, Apparate-, Tank-, Rohrleitungsbau |
Geomembranen, dickwandige Tanks, Dauerlast |
| Verfügbar bei AB Industrie |
✓ HD-PRO V1
|
✓ UNO
|
✓ LINK 30
|
✓ diese Seite |
Tipp: Der K-SB 50 ist die richtige Wahl, wenn Plattenstärken über 30 mm, Geomembran-Schweißung oder Dauerlast über mehrere Stunden anstehen. Für mittlere Plattenstärken (bis 30 mm) und produktive Nähte ohne Geomembran-Bezug ist der
Stargun LINK 30 die wirtschaftlichere Lösung.
Technische Daten
| Eigenschaft |
Wert |
| Hersteller |
RITMO S.p.A. (Teolo, Italien) |
| Spannung |
230 V 50/60 Hz |
| Leistungsaufnahme |
4.000 W |
| Ausstoßleistung |
4,5 kg/h (HDPE, Ø 5 mm — Datenblatt-Wert) |
| Schweißdraht-Durchmesser |
4 – 5 mm |
| Verschweißbare Plattenstärken |
1,5 – 40 mm |
| Verarbeitbare Kunststoffe |
HDPE, PP |
| Temperaturregelung |
Doppelt elektronisch (Warmluft + Extrusionskammer) nach DVS 2207-4 |
| Vorwärmsystem |
Standard: feste seitliche Vorwärmung mit 32-mm-Düse; auf Anfrage 360°-drehbar |
| Display |
hintergrundbeleuchtet |
| Beleuchtung Schweißzone |
2 Hochleistungs-LEDs |
| Kaltstartschutz |
Temperatur-Kaltstartschutz |
| Gewicht |
9 kg |
| Abmessungen Back Handle |
720 × 260 × 100 mm |
| Abmessungen Pistol Grip |
600 × 330 × 100 mm |
| Sicherung |
extern, leicht zugänglich |
Lieferumfang
- STARGUN K-SB 50 mit Back Handle und Pistol Grip (beide Griffe enthalten)
- Feste seitliche Vorwärmung mit 32-mm-Düse
- Transportkoffer mit Extruderhalter
- Teflon-Schweißschuh 90° (a = 17,5 mm) — feste Lateral-Vorwärmung
- Teflon-Schweißschuh V-Flat 25 mm — feste Lateral-Vorwärmung
Auf Anfrage verfügbar: das Kit „360°-drehbare Teflon-Schweißschuhe" (klassisches drehbares Vorwärmsystem), das Geotextil-Kit mit Spezialgriff für Geomembran-Schweißung sowie weitere Teflon-Schweißschuhe für andere Geometrien — Anfrage über info@ab-industrie.de.
Geotextil-Kit anfragen Alle Extruder ansehen
Häufige Fragen
Welche Plattenstärken sind verschweißbar?
1,5 bis 40 mm. Damit deckt der K-SB 50 den oberen Bereich der Hand-Extruder-Klasse ab. Für Plattenstärken bis 30 mm reicht der leichtere Stargun LINK 30 in den meisten Fällen aus; für Plattenstärken über 40 mm sind nicht mehr Hand-Extruder, sondern Maschinen-Schweißsysteme die richtige Wahl.
Warum 4,5 kg/h und nicht 5 kg/h?
Der RITMO-Marketing-Wert „bis zu 5 kg/h" ist ein Maximum unter optimalen Bedingungen. Im offiziellen Datenblatt steht 4,5 kg/h als gemessener Wert mit HDPE-Draht Ø 5 mm — und das ist die Zahl, die für die technische Auslegung relevant ist. Wer Auslegungen rechnet (Schichtleistung, Zeit pro Naht), nimmt 4,5 kg/h.
Welche Materialien lassen sich verschweißen?
HDPE und PP. PVDF ist im offiziellen Datenblatt nicht spezifiziert — bei Anwendungen mit PVDF-Bezug ist der Stargun LINK 30 die geeignete Wahl, weil dort PVDF Hersteller-bestätigt ist.
Was ist der Unterschied zwischen Back Handle und Pistol Grip?
Beide Griffvarianten sind im Lieferumfang enthalten. Back Handle (720 mm Länge) ist auf Vorschub und Dauerbetrieb ausgelegt — der Bediener drückt das Gerät beim Schweißen nach vorn, was bei langen Geomembran-Bahnen oder Tankwand-Längsnähten ergonomischer ist. Pistol Grip (600 mm Länge, 330 mm Höhe) ist kompakter — besser für kürzere Nähte mit häufigem Repositionieren oder schwierige Anstellwinkel.
Was ist der Unterschied zwischen fester und 360°-drehbarer Vorwärmung?
Standardmäßig hat der K-SB 50 eine fest seitlich angeordnete Vorwärmung mit 32-mm-Düse. Bei langen geraden Nähten arbeitet das thermisch stabiler — weil bei Stillständen die Vorwärmposition nicht „verloren geht". Das 360°-drehbare System (auf Anfrage als Kit) erlaubt dagegen mehr Flexibilität bei komplexen Geometrien — für Eck- und Sonderformen.
Eignet sich das Gerät für Geomembran-Schweißung im Deponiebau?
Ja, das ist eines der Haupteinsatzgebiete. Für Geomembran-Anwendungen ist das optionale Geotextil-Kit empfehlenswert — es enthält den passenden Spezialgriff, mit dem das Gerät über lange Distanzen geführt werden kann, ohne die Bahn zu verziehen.
Welche Schweißschuhe sind dabei, welche optional?
Im Standard-Lieferumfang sind ein Teflon-Schweißschuh 90° (a = 17,5 mm) und ein V-Flat-Schuh (25 mm) enthalten — beide für die feste Lateral-Vorwärmung. Optional verfügbar sind das Kit „360°-drehbare Teflon-Schweißschuhe", weitere Spezialformen sowie das Geotextil-Kit.
Was bedeutet „Temperatur-Kaltstartschutz"?
Der Motor startet nicht, bevor die Plastifizierungstemperatur erreicht ist. Damit lässt sich vermeiden, dass kaltes Material durch die Schnecke gedrückt wird — was sonst sowohl die Schweißqualität als auch die Mechanik des Extruders beschädigen würde. Bei einem Hochleistungs-Gerät mit 4.000 W ist dieser Schutz besonders relevant, weil bei mechanischer Überlast hohe Kräfte wirken.
Reicht für meine Arbeit ein LINK 30 — oder brauche ich den K-SB 50?
Wenn Plattenstärken bis 30 mm reichen und keine Geomembran-Schweißung ansteht — LINK 30, deutlich leichter (6,8 kg statt 9 kg) und wirtschaftlicher. Wenn Plattenstärken über 30 mm, Geomembranen, Dauerlast über Stunden oder PVDF-Bedarf gegeben sind — wobei PVDF beim K-SB 50 nicht spezifiziert ist — wird's komplizierter; in dem Fall klären wir die Auswahl gerne direkt.
Angaben zu Maßen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen — verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de.
Überarbeitet: 05/2026
