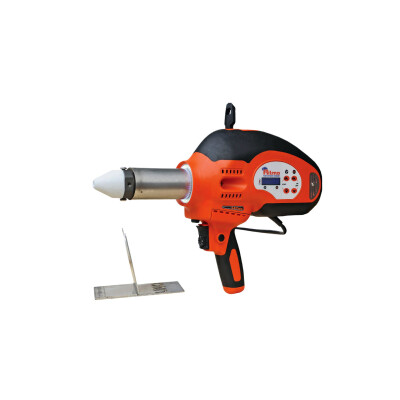

Handextruder UNO — Kompakter Schweißextruder für enge Räume
Der RITMO UNO ist ein Hand-Schweißextruder mit doppelter Temperaturregelung nach DVS 2207-4, gebaut für Apparate-, Behälter- und Servicearbeiten an thermoplastischen Kunststoffen. Mit 3,4 kg Eigengewicht gehört er zu den leichtesten Geräten seiner Klasse — und ist damit das Gerät der Wahl, wenn Schweißarbeiten in Schächten, Containern, Tunneln oder über Kopf anstehen.
Hergestellt wird der UNO vom italienischen Maschinenbauer RITMO S.p.A. (Teolo, Padova), der seit über drei Jahrzehnten Stumpfschweißmaschinen, Heizwendelschweißgeräte und Handextruder für die Kunststoffschweißtechnik fertigt.
Doppelte Temperaturregelung nach DVS 2207-4
Warmluft und Plastifizierungstemperatur werden getrennt geregelt — das ist die Voraussetzung für DVS-konforme Extrusionsschweißungen. Die Schweißparameter lassen sich vorinstallieren, eigene Werte können gespeichert werden. Damit ist der UNO sowohl für die Werkstatt mit wechselnden Materialien geeignet als auch für serielle Arbeiten mit fest definierten Parametern.
Abnehmbarer Griff — auch im laufenden Betrieb
Der UNO hat einen abnehmbaren Hauptgriff, der sich ohne Abschalten des Geräts entfernen lässt. Mit Griff arbeitet der Bediener wie an einem Standard-Extruder; ohne Griff schrumpft die Bauhöhe von 273 mm auf 173 mm — der Extruder passt damit in Schächte, Innenrohre oder Apparate-Innenräume, in denen ein Standardgerät keinen Platz hätte. Die Extrusionsgeschwindigkeit bleibt in beiden Konfigurationen über das Potentiometer einstellbar.
Achtung: Schweißarbeiten dürfen nur durch ausgebildetes oder zertifiziertes Personal und unter Berücksichtigung der einschlägigen Sicherheitsvorschriften durchgeführt werden. Erforderliche persönliche Schutzausrüstung: Schweißerschutzkleidung, geeignete Schutzbrille, Schutzhandschuhe, gegebenenfalls Atemschutz nach Gefährdungsbeurteilung.
LED-Ring um die Schweißzone
Um die Düse läuft ein LED-Ring, der die Fügezone direkt von oben ausleuchtet. Das spielt vor allem dort eine Rolle, wo die UNO ohnehin gerne eingesetzt wird — Schächte, Container, Innenräume von Apparaten, Tankunterseiten — also überall dort, wo zusätzliches Streiflicht oft fehlt.
Beidseitiger Drahteinzug und 360°-Schweißschuh
Der Schweißdraht (3 oder 4 mm) lässt sich von links oder rechts einführen — abhängig davon, wie der Bediener das Gerät hält. Der Schweißschuh ist um 360° drehbar und austauschbar; im Lieferumfang sind eine konische Spitze Ø 11 mm und ein 90°-Schweißschuh enthalten. Weitere Schweißschuhe für V-Nähte, Außenecken und neutrale Spitzen sind als Zubehör verfügbar.
Sicherheit und Schutz
Der UNO hat einen Motor-Kaltstartschutz (Cold Start Protection), der ein Anlaufen des Motors vor Erreichen der Plastifizierungstemperatur verhindert. Ein Luftfilter hält die Zuluft sauber, das Gehäuse ist mit Soft-Grip ausgeführt, das Gerät ausbalanciert für längere Einsätze.
Typische Einsatzbereiche
-
Apparate- und Behälterbau im Kleinformat
-
Reparaturen an Tanks, Schächten und Kunststoffbehältern
-
Lüftungs- und Abluftkanäle aus PP oder PVDF
- Galvanik, Wasseraufbereitung, Aquakultur, maritime Industrie
-
Rohrleitungsbau für PE- und PP-Rohrsysteme
-
Servicewerkstätten mit wechselnden Schweißaufgaben
-
Geomembran-Reparaturen kleiner Flächen
Schweißbare Materialien: HDPE, PP und PVDF. Verschweißbare Plattenstärken: 1,5 bis 20 mm.
UNO im Vergleich zu den weiteren RITMO-Geräten
Der UNO ist der kompakteste Hand-Extruder im RITMO-Programm. Wer dickere Plattenstärken oder höhere Ausstoßleistungen braucht, greift zu LINK 30 oder K-SB 50; wer ohne extrudierten Schweißstrang auskommt, ist mit dem Heißluftgerät HD-PRO V1 günstiger versorgt. Die folgende Tabelle zeigt die Abgrenzung.
| Merkmal |
HD-PRO V1 |
UNO DIESES PRODUKT
|
Stargun LINK 30 |
STARGUN K-SB 50 |
| Geräte-Typ |
Heißluftgerät |
Kompakt-Extruder |
Mittelklasse-Extruder |
Hochleistungs-Extruder |
| Leistungsaufnahme |
1.500 W |
1.750 W |
3.500 W |
4.000 W |
| Ausstoßleistung |
— (kein Extruder) |
bis 1,0 kg/h |
bis 3,2 kg/h |
4,5 kg/h |
| Schweißdraht Ø |
3 / 4 / 5 mm (Düsen) |
3 – 4 mm |
3 – 4 – 5 mm |
4 – 5 mm |
| Plattenstärken |
— |
1,5 – 20 mm |
1,5 – 30 mm |
1,5 – 40 mm |
| Materialien |
HDPE, PP, PVDF, PVC |
HDPE, PP, PVDF |
HDPE, PP, PVDF |
HDPE, PP |
| Gewicht |
1,4 kg |
3,4 kg |
6,8 kg |
9,0 kg |
| Anwendung |
Reparatur, Folie, Werbetechnik, Drahtschweißen |
Reparatur, kleinformatiger Apparatebau, enge Räume |
Behälter-, Apparate-, Tank-, Rohrleitungsbau |
Geomembranen, dickwandige Tanks, Dauerlast |
| Verfügbar bei AB Industrie |
✓ HD-PRO V1
|
✓ diese Seite |
✓ LINK 30
|
✓ K-SB 50
|
Tipp: Der UNO ist die richtige Wahl, wenn Plattenstärken bis 20 mm reichen und das Arbeiten in engen Räumen oder über Kopf ein Thema ist. Sobald Plattenstärken über 30 mm oder kontinuierliche Naht-Längen über mehrere Stunden anstehen, lohnt der Sprung zum
Stargun LINK 30.
Technische Daten
| Eigenschaft |
Wert |
| Hersteller |
RITMO S.p.A. (Teolo, Italien) |
| Spannung |
230 V 50/60 Hz (auch 110 V 60 Hz erhältlich) |
| Leistungsaufnahme |
1.750 W |
| Ausstoßleistung |
bis 1,0 kg/h (HDPE, Ø 4 mm) |
| Schweißdraht-Durchmesser |
3 – 4 mm rund |
| Verschweißbare Plattenstärken |
1,5 – 20 mm |
| Verarbeitbare Kunststoffe |
HDPE, PP, PVDF |
| Temperaturregelung |
Doppelregelung Warmluft / Plastifizierung nach DVS 2207-4 |
| Geräuschpegel |
< 70 dB(A) |
| Gewicht |
3,4 kg |
| Abmessungen mit Griff |
354 × 273 × 96 mm |
| Abmessungen ohne Griff |
354 × 173 × 96 mm |
| Transportkoffer |
500 × 450 × 140 mm |
| Schweißschuhe |
360° drehbar, austauschbar |
Lieferumfang
- Handextruder UNO
- Netzkabel 5 m
- Stahlhalterung mit Wärmeabweiser
- Abnehmbarer Griff für enge Räume
- Konische Schweißspitze Ø 11 mm
- 90°-Schweißschuh
- Service-Werkzeug
- Transportkoffer aus Technopolymer
Weitere Schweißschuhe (V-Naht, X-Naht, Außenecken, neutrale Spitzen) sind als Zubehör verfügbar — Anfrage über info@ab-industrie.de.
Schweißschuh-Konfiguration anfragen Alle Extruder ansehen
Häufige Fragen
Welche Kunststoffe lassen sich mit dem UNO schweißen?
HDPE, PP und PVDF — also die gängigen Thermoplaste im Apparate-, Behälter- und Rohrleitungsbau. Die doppelte Temperaturregelung erlaubt es, für jedes Material die passenden Werte für Warmluft und Plastifizierung getrennt einzustellen.
Welche Plattenstärken sind verschweißbar?
1,5 bis 20 mm. Damit deckt der UNO den klassischen Bereich des kleinformatigen Apparate- und Behälterbaus ab. Für dickere Plattenstärken (bis 30 mm) ist der Stargun LINK 30 die nächste Stufe; bis 40 mm der Stargun K-SB 50.
Wofür ist der abnehmbare Griff gedacht?
Für Schweißarbeiten in beengten Verhältnissen — Schächte, Container-Innenräume, Apparate-Innenseiten, Tankunterseiten. Mit Griff misst der UNO 273 mm Höhe, ohne Griff nur 173 mm. Der Griff lässt sich abnehmen, ohne das Gerät auszuschalten.
Erfüllt der UNO die DVS 2207-4?
Ja. Die doppelte Temperaturregelung für Warmluft und Plastifizierung ist die technische Voraussetzung der DVS 2207-4 für Extrusionsschweißungen an Thermoplasten. Vorinstallierte Schweißparameter erleichtern den Einstieg, eigene Parameter können gespeichert werden.
Was ist im Lieferumfang enthalten?
UNO-Extruder, Netzkabel 5 m, Stahlhalterung mit Wärmeabweiser, abnehmbarer Griff für enge Räume, konische Schweißspitze Ø 11 mm, 90°-Schweißschuh, Service-Werkzeug und ein Transportkoffer aus Technopolymer. Weitere Schweißschuhe sind als Zubehör verfügbar.
Welcher Schweißdraht-Durchmesser passt?
3 mm und 4 mm runder Schweißdraht. Der Drahteinzug ist beidseitig ausgeführt — der Draht kann von links oder rechts zugeführt werden, je nach Arbeitsposition.
Was bedeutet „Cold Start Protection"?
Der Motor startet nicht, bevor die Plastifizierungstemperatur erreicht ist. Damit lässt sich vermeiden, dass kaltes Material durch die Schnecke gedrückt wird — was sonst sowohl die Schweißqualität als auch die Mechanik des Extruders schädigen würde.
Kann ich den UNO für Geomembran-Arbeiten einsetzen?
Für kleinere Geomembran-Reparaturen ja. Für Geomembranen im Deponie- oder Tunnelbau, also längere Nähte unter Dauerlast, ist der Stargun K-SB 50 mit Geotextil-Kit das passende Gerät.
Reicht für meine Arbeit ein Heißluftgerät — oder brauche ich den UNO?
Ein Heißluftgerät reicht, wenn der Schweißzusatz als loser Draht zugeführt wird (Reparaturen, Folienarbeiten, Werbetechnik). Sobald ein kontinuierlicher extrudierter Schweißstrang nötig ist — also Material aus dem Gerät kommt und nicht von außen zugeführt wird —, ist der UNO die richtige Wahl. Für die Heißluft-Variante: RITMO HD-PRO V1.
Angaben zu Maßen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen — verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de.
Überarbeitet: 05/2026
